Математичний більярд

Вступ

Обрана мною тема курсової роботи – математичні більярди – є дуже цікавою і актуальною. В умовах розвитку комп’ютерних технологій, створень математичних пакетів для вирішення багатьох задач з різних галузей математики постає проблема пошуку найбільш оптимальних шляхів розв’язання. Не останню роль в вирішенні цієї проблеми грає вивчення теорії математичних більярдів. Тому розгляд цього питання, встановлення зв’язків основ цієї теорії з рішеннями проблем інформатики, фізики є достатньо важливим компонентом навчального курсу «Вища математика». Крім цього, деякі відомості доречно було б вивчати в середній школі для розв’язання задач підвищеної складності, при підготовці учнів до математичних олімпіад, на факультативах з математики та в класах з поглибленим вивченням математики.

Вивчення математичних більярдів, як системи руху абсолютно пружного тіла (без врахування опору середовища), послужило основою концепції детермінованого хаосу. До систем, відповідаючім більярдам, зводяться ряд задач статистичної фізики. Багато складних для аналітичного розв’язання математичних задач легко розв’язуються за допомогою побудови траєкторій більярдів в прямокутній та опуклій області. Чітко простежується зв’язок такої науки, як оптики з проблемами побудови траєкторій математичних більярдів в еліпсі та ін.

Все це свідчить про необхідність подальшого розгляду цієї теми, використання для вирішення питань теорії більярдів сучасних комп’ютерних програм. Тому метою моєї роботи було вивчення основних теоретичних відомостей вищезазначеної теми, аналіз можливостей застосування законів теорії в середніх навчальних закладах та використання комп’ютерних програм для оптимізації роботи з пошуку рішення проблемних питань, для наочної демонстрації правил побудови більярдних траєкторій та розширення сфери застосування теорії математичних більярдів. Для цього були вивчені роботи відомих математиків, що займались цією проблемою, проведена спільна з викладачами вищої математики та інформатики ХНПУ ім. Г.С. Сковороди дослідницька робота. В результаті проведеної роботи були отримані наступні висновки, що представлені в двох розділах даної курсової роботи.


Відомості з теорії математичних більярдів

Об’єкт та історія вивчення теорії

Назва більярд походить від французького «billiard» - крива палка або «billart» (кий) та «bille» (куля).

Подібно до того, як азартна гра у кості викликала до життя «обчислення» вірогідності, гра в більярд стала предметом серйозних наукових досліджень з механіки та математики. Опису руху більярдної кулі присвячена книга видатного французького фізика Г.Г. Коріоліса, створена ним в 1835 році. Окремі відомості цієї праці будуть наведені в подальших розділах даної курсової роботи.

Відомі різні варіанти гри на більярді. Наприклад, так званий французькій більярд взагалі не має луз. При грі в цей більярд треба попасти в задану кулю після декількох зіткнень з іншими кулями. Французький більярд і став прообразом математичного більярда.

Об’єктом вивчення в математичних більярдах є траєкторія, тобто слід рухомої більярдної одиниці. В загальному випадку ця ламана, що вписана в область Q і складена з нескінченної кількості ланок, на яких вказано напрям руху. Ця ламана може бути однозначно побудована по будь-якій своїй ланці. В окремому випадку, коли більярдна частка вертається в вихідне положення (і після цього знов розпочинає свій рух), ламана замкнена і складається з скінченої кількості ланок. Така траєкторія називається періодичною. Основна ціль теорії математичних більярдів – опис всіляких типів траєкторій в різних областях.

Більярди призводять до багатьох цікавих і красивих математичних задач. О декількох з них розповідається в другій частині даної роботи.

Ці задачі бувають далеко не простими і приховують в собі багато невирішених проблем. Наприклад, досі невідомо, чи в будь-якій області існує періодична більярдна траєкторія (це невідомо навіть для многокутників). Іще один приклад пов'язаний з проблемою висвітлення довільної області з дзеркальними стінками точковим джерелом світла: з деякої точки q € Q випустимо різноманітні промені світла, що дзеркально відбиваються від границі ∂Q; чи освітлять вони (після можливих відбиттів) всю область Q? Відповідь невідома, якщо Q – многокутник. Для плоских областей загального вигляду відповідь негативна.

Окрім використання в чисто математичних задачах, більярди цікаві тим, що моделюють досі складні фізичні процеси. Традиційно більярди використовуються в оптиці (дзеркальне відбиття, задачі про освітлення, фокусіровка променів в лазері) та акустиці (побудова «шепочущіх галерей»), оскільки променям світла та звуковими хвилям притаманні пружні (дзеркальні) відбиття від непроникних поверхонь.

До більярдів можуть бути зведені деякі важливі моделі класичної механіки і гідродинаміки – гази і рідини, що складені з молекул, пружно стикаються один з одним та з стінками ємкості (системи твердих куль). Тут закон пружного зіткнення покладено в самій моделі, зостається лише уявити (закодувати) рух багатьох молекул траєкторією однієї більярдної частки. Багато проблем класичної механіки твердих куль можуть бути сформульовані і вирішені в термінах більярдів. Наприклад, так було розв’язане питання про можливу кількість зіткнень в системі з нескінченної кількості твердих куль у відкритому просторі (без стінок).

Більярдні траєкторії виникають при знаходженні власних функцій оператора Лапласа всередині випуклої області з граничними умовами.

Нескінченно можна перераховувати можливості застосування теорії математичних більярдів. Останнім часом статистична механіка дала великого імпульсу розвитку теорії більярдів. Тому надалі приділимо їй найбільшу увагу.

Проблема чіткого обґрунтування законів статистичної механіки здавна хвилювала розум вчених (в повному обсязі вона не вирішена й досі). Мова йде про вивід законів еволюції систем великої кількості часток (компонент) з рівнянь руху кожної окремої частки (компоненти) під впливом всіх інших часток. Ще в позаминулому сторіччі Л. Больцман вказав, що визначені математичні властивості системи твердих куль можуть бути корисними для такого висновку. Властивості ці – ергодичність, перемішування та інші – не такі прості. Ці властивості (їх називають стохастичним) виявляються також корисними при вивченні багатьох інших явищ, наприклад квантового хаосу.

Ергодичні властивості більярдів обговорювалися ще в працях А. Пуанкаре, Г. Біркгофа і Ж. Адамара. Великий внесок в розуміння ролі цих властивостей для проблем статистичної механіки вніс радянський фізик Н. С. Крилов. Математичний апарат для вивчення ергодичних властивостей більярдів з’явилися в 70-х роках, після того, як в серії праць Д.В. Аносова, Я.Г. Сіная, С. Смейла та інших було створено новий напрямок теорії динамічних систем, що отримало назву теорії гіперболічних динамічних систем. Перше фундаментальне дослідження ергодичних властивостей більярдів належить Я.Г. Сінаю. Його праця відкрила двері для проникнення динамічних систем (хаосу, безповоротності руху, дифузії, релаксації, рівноваги) в математичну теорію більярдів.

В умовах сучасності теорія більярдів здобула відомість і отримала широке визнання в науковому світі. Стали звичними такі поняття, як «стохастичний більярд», «квантовий більярд» «ентропія більярду», «статистичні властивості більярду». В той же час, це порівняно молода теорія. Тому можливості використання новітніх технологій розв’язання можливо допоможуть знайти відповідь на ще нерозв’язані задачі даної теорії.

Перейдемо до загальної математичної проблеми більярду. Вона полягає в тому, щоб змалювати різноманітні типи більярдних траєкторій в даній області Q. Найпростіший принцип такого змалювання – розділ траєкторій на періодичні, або замкнені, і інші – неперіодичні. На малюнку зображені деякі періодичні траєкторій більярдів в прямокутнику, в правильному трикутнику, в колі.

Траєкторія з «початковою умовою» (напрямок, початкове положення точки) буде періодичною, якщо через деякий час (через період) точка повертається в своє першочергове положення з первинною швидкістю. Періодичний рух сприймається як найбільш «правильний». Проблема періодичних траєкторій зводиться до існування: чи в будь-якій області існують замкнені траєкторії?

Іще одне питання – про критерії періодичності: як по даним умовам визначити, чи є задана теорія періодичною?

Цікавість представляють такі питання:

ü Яку кількість ланок може мати періодична траєкторія?

ü Які періоди мають періодичні траєкторії в даній області? (ці питання мають пряме відношення до дослідження спеціальних систем квантової механіки). Перейдемо до розглядання цих питань в простіших поверхневих областях (коло, еліпс, прямокутник, трикутники).


Більярди в опуклих гладких областях

Більярд в колі

Більярд в крузі. Найпростіша область з криволінійною гладкою межею на площині — це, звичайно ж, круг. Правильна, симетрична форма круга приводить до правильного руху більярдної частки: при віддзеркаленнях від межі круга кут падіння залишається постійним!

Мал. 1

Якщо цей кут ще і раціональний (в градусах, наприклад, 45°, 30°, 1° або 2,5°), то точки віддзеркалення лягають у вершини правильного многокутника і рух більярдної частки буде періодичним (тобто вона рано чи пізно повернеться в первинне положення і в точності відтворюватиме свою траєкторію) . Якщо ж кут падіння ірраціональний, то точки віддзеркалення усюди щільно заповнюватимуть коло (тобто на будь-якій маленькій дузі їх буде нескінченно багато) і траєкторія ніколи не повернеться в початкове положення. Цей цікавий і досить елементарний факт витікає з теореми Якобі.

Для нас важливо, що у всіх випадках є величина, яка зберігається при русі частки. Ця величина — кут падіння. Така величина називається інваріантом, а у фізиці — частіше першим інтегралом.

· Рівність всіх траєкторій (з рівності кутів)

· Середини всіх ланок траєкторії віддалені від центра кола на однакову відстань.

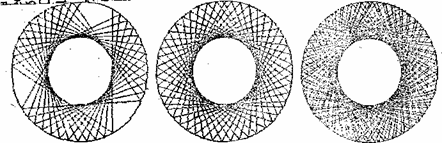

Будь-яка більярдна траєкторія в колі ніколи не заходить всередину деякого концентричного кола, границі якого дотикаються всі її ланки, тобто це значить, що більярд в колі не ергодичний.

Більярдна траєкторія в колі не всюди щільна. Вид більярдної траєкторії в колі повністю визначається числом α, а саме

Якщо число α таке, що α/π є раціональним числом (тобто дорівнює деякому дробу m/n з цілими m і n), то більярдна траєкторія періодична

Якщо α/π ірраціональне, то відповідаюча куту α траєкторія неперіодична.

Доведення

Α =m/n*2π , m,n – цілі

Nα = 2πm, при повороті на кут nα кожна точка Г переходить в себе.

P0P1P2P3 (вершини більярдної траєкторії: Pn=P0; Pn+1 = P1 ; Pn+2 = P2…)

Тобто вершини, починаючи з n-ої повторюються. (що і свідчить про періодичність більярдних траєкторій)

Якщо m/n нескоро чувана, то траєкторія складається з n ланок. При m=1 – це буде правильний n-кутник, при m>=2 траєкторія представляє собою правильну самоперетинаючуюся замкнену (зірчасту) ламану! Більярдний шар після n віддзеркалень від борта Г опиняється в початковій точці P0 (зробив m обертів навколо центру О).

Уявімо, що більярдна траєкторія періодична/, тоді α і π такі, що α/π – раціональні, а це протирічить умові, що α/π– ірраціональне. Теорему доведено.

Теорема Якобі. Нехай α – невимірне з π (α/π - ірраціональне), {P0,P1,P2,}={ Pk} – нескінченна послідовність точок послідовності Pk+1 отримується з попередньої точки Pkповоротом навколо центра на α радіан. Тоді для будь-якої дуги Δ кола Г хоча б одна точка послідовності { Pk} лежить на цій дузі.

Теорема Якобі стверджує, що якщо коло провертати на ірраціональний (в градусах) кут р, то образи кожної точка а, а+р, а+2р ... (в кутових координатах, узятих по модулю 360°) заповнять щільно все коло.

Неперіодичний рух може виявитись «майже періодичним», або квазіперіодичним. Квазіперіодичність означає, що хоч його траєкторія і не замкнена, але через деякий час (через квазіперіод) вона буде близько до попереднього відрізку траєкторії. Характерні квазіперіодичні траєкторії для кола показано на малюнку.

Виявляється, для більярда в колі неперіодична траєкторія має бути квазіперіодичною. Вказані неперіодичні траєкторії всюди щільно заповнюють відповідну область. Якщо вважати, що більярдний шар «чорнильний» і залишає після себе слід, то він з часом обов’язково замалює всю область цілком. Зрозуміло, що періодична траєкторія властивості всюди щільної мати не може – вона може заповнювати область «дуже щільно», але не всюди щільно. Довільна неперіодична траєкторія більярда в колі та еліпсі не є всюди щільною.

Більярд в кільці. Ще одним прикладом досить правильної області з гладкою криволінійною межою служить кільце, тобто область, укладена між двома концентричними колами. В кільці бувають траєкторії двох типів:

а) що відображаються тільки від зовнішнього круга — ці траєкторії зберігають кут падіння, як і в крузі (вони не «відчувають» присутності внутрішнього круга);

б) що відображаються поперемінно від зовнішнього і від внутрішнього кругів.

Траєкторії типу «б» трохи складніше, ніж типу «а», але і у них кути падіння на зовнішнє коло однакові. І на внутрішню — теж, що видно з мал.

Траєкторії математичного більярду в еліпсі

Природним узагальненням круга в математиці є еліпс. Цікава властивість більярдів в еліпсі: як би ми не випустили більярдний шар з одного фокусу, він після одного віддзеркалення від еліпсу пройде через другий фокус, після другого – через перший фокус. (дотична до еліпса, що проведена в його довільній точці М, утворює рівні кути з відрізком F1M F2M, що з’єднують обидва фокуси з цією точкою).

Теорема про каустик в еліпсі. Якщо одна ланка більярдної траєкторії в еліпсі Э0 проходить через фокус, то і вся решта ланок проходить через фокуси. Якщо ж жодна ланка траєкторії не проходить через фокуси, то всі її ланки торкаються однієї і тієї ж кривої. Цією кривою є або еліпс Э1 софокусний з даним, або гіпербола Г1, софокусна з даним еліпсом Э0 (в останньому випадку торкатися гіперболи Г1 можуть не самі ланки, а їх продовження за точку віддзеркалення).

Криві, які одночасно торкаються всіх ланок більярдної траєкторії, називаються її каустиком. Точніше, каустика в більярді — це така крива, що якщо більярдну частку запустити по дотичній до неї, то після віддзеркалення частка також полетить по дотичній до цієї ж кривої. Термін «каустику» запозичений з оптики, де він означає лінію, огинаючу світловий пучок в місці його сходження після віддзеркалення від дзеркала (назва «каустика» означає ту, що «пекуча», оскільки каустик служить місцем концентрації енергії).

Доказ теореми:

(тільки для каустик-еліпсів) Тут F1 і F2 —фокуси еліпса, а А1АА2 - дві ланки більярдної траєкторії. Точка В1 і В2 симетричні фокусам F1 і F2 відносно прямих А1А і А2А. Добре відомо, що відрізки F1А і F2А утворюють однакові кути з дотичною до еліпса в точці А. Тому всі чотири кути ‹В1АА1, ‹А1АF1 ‹F2AA2 i ‹A2AB2 рівні між собою. Отже, трикутники АВ1F2 і AB2F1 рівні, тобто B1F2=B2F1. Звідсіля |F1C1| + |F2C1| = |F1C2| + |F2C2|, де С1 і С2 – точки перетину АА1 з В1F2 i AA2 з B2F1.Значить, С1 і С2 лежать на одному еліпсі з фокусами F1 і F2, для якого відрізки АА1 і АА2 є дотичними. До речі, каустики є і у більярда в колі – це концентричні кола меншого радіусу.

Математичний більярд на прямокутному столі без луз

Більярдом в прямокутнику називається така система: один точковий більярдний шар на прямокутному більярдному столі ABCD без луз, що рухається по ньому без тертя і віддзеркалюється від його сторін («бортів») по більярдному закону «кут падіння дорівнює куту віддзеркалення».

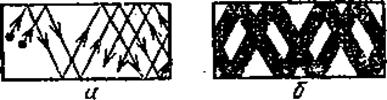

Найпростіші більярдні траєкторії в прямокутнику – періодичні. Вони можуть бути декількох типів: складатися з дворазово пройдених відрізків між протилежними сторонами (малюнок а)); утворювати родини паралелограмів зі сторонами, паралельними діагоналям прямокутника (малюнок б)); утворювати замкнені ламані (малюнок в))

Бувають і такі траєкторії, які попадають в вершини прямокутника. В такому випадку незрозуміло, як шару належить рухатися після виходу «з кута». Такі траєкторії мають назву – особі, і якщо траєкторія попадає в вершину, обривають її, і від траєкторії залишається тільки її частина (напівтраєкторія). Але у випадку прямокутного більярду шар можна вважати вилетівшим після попадання в вершину в точності у протилежному напрямку. (Такого висновку не можна робити для більярду в довільному многокутнику.)

Намалювати хоча б одну неперіодичну траєкторію більярда в прямокутнику вже значно важче. Задача про розпізнання періодичних і неперіодичних траєкторій більярда розв’язується за допомогою процедури «випрямлення траєкторій»

Випрямлення траєкторії в довільному многокутнику

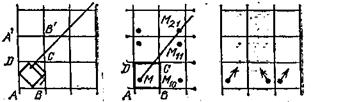

Нехай Р1Р2Р3… - довільна не особлива траєкторія більярда в многокутнику Q=А1А2А3..Аn. Побудуємо по цій ламаній спеціальну пряму. А саме, відобразимо наш многокутник Q разом з ламаною Р2Р3Р4… відносно тієї сторони многокутника, на якій лежить точка Р2 (першу ланку ламаної Р1Р2 ми не чіпаємо). Згідно закону віддзеркалення, відрізок Р2Р3 симетричний відрізку Р2Р3 є продовженням відрізку Р1Р2 і перший шматок ламаної Р1Р2Р3Р4… - Р1Р2Р3 – нами випрямлений. Тепер відобразимо другий (отриманий з Q при першому віддзеркаленні) багатокутник Q1 щодо тієї його сторони, на якій лежить наступна точка зламу Р3′. Отримаємо наступний багатокутник Q2, і образ ланки Р3′ Р4′ при новому віддзеркаленні буде, знову-таки, продовженням відрізка P1P2P'. Продовжуючи так і далі, ми можемо будь-який шматок ламаної P1P2P3P4- . . «випрямити», тобто послідовними віддзеркаленнями перетворити в відрізок прямої P1P2P3'P4'

Звичайно, для різних траєкторій прийдеться робить різні послідовності випрямляючих віддзеркалень. Проте якщо ми розглядаємо більярд в прямокутнику, ми можемо із самого початку з допомогою віддзеркаленні замостити всю площину прямокутниками, рівними даному, отримавши грати з прямокутників. Намалювавши на цій площині довільний промінь, що не проходить ні через одну з вершин отриманих прямокутників, ми можемо за допомогою процедури, зворотної описаної, «скласти» цей промінь в траєкторію більярда в початковому прямокутнику ABCD. При такому «складанні» ґрат прямокутників в початковий прямокутник ABCD в кожну точку М прямокутника ABCD потрапляє нескінченно багато точок Мm,nплощини— саме всі ті крапки які виходять з М описаними вище віддзеркаленнями.

Якщо траєкторія, що виходить з точки М під кутом α до сторони AB, періодична, то це значить, що після випрямляння з цієї траєкторії вийде пряма, що проходить через М і через одну з крапок Мm,n. Якщо нумерувати крапки Мm,n індексами m i n, то крапка Мm0,n0 повинна бути такою, що m0 та n0 — парні числа. Саме (і лише) в цьому випадку більярдна куля проходить через ту ж крапку М під колишнім кутом α: номери m0 та n0 показують, скільки потрібне зробити віддзеркалень щодо вертикальних і горизонтальних сторін прямокутників, щоб отримати з крапки Мm0,n0 крапку М; при цьому непарне число віддзеркалень міняє напрям, парний же — не міняє.

Доведемо, що неособлива траєкторія, що виходить з крапки М прямокутника ABCD під кутом α до сторони AВ, періодична в тому і лише б тому випадку, коли тангенс її кута нахилу k=tga вимірний з відношенням сторін а1/а2 прямокутника ABCD.

Дійсно, тільки що було з'ясовано, що періодичні ті і лише ті траєкторії, які (після випрямлення) відповідають прямим, що йдуть з точки М в одну з точок виду М2m,2n. Зауважу, що точка М2m,2n отримується з М зсувом на вектор 2m·АВ + 2·AD (*) так, що ΔМ М2m,2n К має катети з довжинами MK=2ma1 і М2m,2nК=2na2. Таким чином k=tgα=2ma1/2na2=m/n ·a2/a1, тобто k вимірне з a2/a1. Навпаки, якщо число k вимірне з a2/a1, тобто k= m/n ·a2/a1, то будь-яка пряма, що виходить з точки М з тангенсом кута нахилу k, проходить через точку, що отримується з М зсувом на вектор (*), тобто через точку М2m,2n .Якщо ця пряма не проходить через вершини прямокутників, то їй відповідає неособлива періодична траєкторія, що й потрібне було довести.

Зазначу, що в даному випадку ми все-таки можемо продовжити і будь-яку особливу, тобто таку, що закінчується в одній з вершин прямокутника, - траєкторію за цю вершину: ніщо не заважає на площині, замощеній нашими прямокутниками, продовжити, наприклад, МС за вершину С і вважати тим самим, що, потрапивши у вершину С, більярдна куля вилітає з неї по тому ж шляху, по якому він туди залетів - після відповідних віддзеркалень промінь СМ′ поєднується з променем СМ. Таким чином, у разі більярда в прямокутнику можна вважати, що рух по будь-якій траєкторії продовжується необмежено в часі (наприклад, двічі прохідна діагональ АС прямокутника — це періодична траєкторія).

З доведеного твердження виходить:

Теорема 1. Якщо тангенс кута нахилу до траєкторій вимірний з числом k0=a2/a1 то незалежно від початкового положення більярдної кулі його рух буде періодичним; в противному випадку траєкторія неперіодична.

З допомогою теореми 1 можна по початковій ланці траєкторії кулі визначати, чи є ця траєкторія періодичної або неперіодичної. Для цього треба знайти відношення довжин сторін прямокутника або, що те ж саме, тангенс кута нахилу діагоналі прямокутника і тангенс кута, під яким запущена кулька, і поділити перше число на друге: якщо в результаті вийде раціональне число, то траєкторія періодична, якщо ж — ірраціональне, то неперіодична. Звідси слідує також і та обставина, що для фіксованого початкового вектора швидкості кулі траєкторія буде періодичною або неперіодичною незалежно від його початкового положення на прямокутному столі. Тому, якщо запустити паралельно один одному відразу декілька більярдних шарів, вони або одночасно опишуть періодичні траєкторії, або ніколи не пройдуть по своєму старому сліду. Послідовність віддзеркалень цих куль від бортів більярда буде різною, якщо вони знаходяться достатньо далеко один від одного. Якщо ж кулі знаходяться достатньо близько, то послідовність бортів, від яких вони віддзеркалюються, буде однією і тією ж. Якщо першу ланку траєкторії однієї більярдної кулі оточити паралельними ланками цілого сімейства траєкторій інших куль, то отримані траєкторії, у разі, коли вони періодичні, заповнять самоперетинаючийся «коридор». Таким чином, знаючи одну періодичну траєкторію, ми паралельним зсувом її ланок одержуємо іншу періодичну траєкторію.

Задача а) Довести, що у всіх неособливих «паралельних періодичних траєкторій» в прямокутнику рівне число ланок і рівні довжини б) Довести, що в прямокутнику існують скільки завгодно довгі періодичні траєкторії.

Рішення. Це виходить з розгляду випрямлених траєкторій, що зображаються на ґратах прямокутників рівними паралельними відрізками.

Як же поводиться на прямокутному столі неперіодична більярдна траєкторія? В крузі і еліпсі неперіодична траєкторія не заходила в деякі ділянки — в концентричний круг і, відповідно, в софокусний еліпс (або в криволінійні сегменти софокусної гіперболи), проте заповнювала усюди щільно кільце між їх межами. В прямокутнику вона вже заходить в усі його ділянки і заповнює його усюди щільно, В цьому і полягає основний результат про неперіодичні траєкторії в прямокутному більярді.

Теорема 2. Якщо k/k0 — ірраціональне число, то будь-яка траєкторія з кутовим коефіцієнтом k усюди щільно заповнює весь прямокутник, тобто перетинає будь-який (скільки завгодно малий) круг, що лежить усередині нього.

Таким чином, якщо точкову більярдну кулю запустити з будь-якого положення М в будь-якому напрямі α такому, що число tgα/tgφ ірраціональну, де φ — кут нахилу діагоналі до горизонтальної сторони, то він рано чи пізно зіткнеться з іншим, вже неточковою більярдною кулею (диском) N, куди б ми його ні поставили і скільки б малий він був! Отже, гравцям (у разі відсутності тертя) не потрібно особливо старатися, щоб потрапити в іншу кулю (або лузу!), треба лише мати терпіння і час, щоб дочекатися потрібного зіткнення.

Проблема побудови траєкторій більярдів в багатокутниках

Особливий клас утворюють більярди в многокутних і багатогранних областях. Ці області характеризуються тим, що у кожної дільниці межі ðQ – сторони многокутника або грані багатогранника – вектор нормалі ‍ň один і той же для всіх точок цієї дільниці. Внаслідок цього паралельний пучок білліардних траєкторій, відбившись відсторони (грані) остається паралельним. Для многокутних більярдів мається один елементарний, але водночас потужний геометричний прийом, так званий «прийом барона Мюнхаузена», що значно спрощує дослідження. («Прийом барона Мюнхаузена» - це метод випрямлення більярдних траєкторій, що наводився раніше. А саме, береться більярдна куля О (як у барона Мюнхаузена – гарматне ядро) і, озброївшись системою координат, спрямував вісь Оу в напрямку руху, а вісь Ох – вправо, перпендикулярно осі Оу). Метод випрямлення більярдних траєкторій в многокутнику належить німецькому математику Г.А. Шварцу (1843-1921). Але є перешкода, із-за якої картина поведінки в многокутнику виявляється досі непростою. Це – вершини многокутника (а у багатогранників - ребро).

Не менш цікаві і складні питання, пов’язані з періодичними і всюди щільними траєкторіями в многокутниках. Як приклад: вже в деяких трикутних областях мінімальна кількість ланок періодичних траєкторій може бути як завгодно велике. В випуклих областях діє теорема Биркгофа. В випуклій області Q з гладкою межою існує періодична траєкторія з будь-якою кількістю ланок n≥2 (достатньо вписати в Q ламану максимальної довжини з заданої кількістю ланок).
