Краткая характеристика ионизирующих излучений

Ионизирующее излучение (ИИ) – это излучение, взаимодействие которого со средой приводит к образованию в этой среде ионов разных знаков. Излучение считается ионизирующим, если оно способно разрывать химические связи молекул. Ионизирующее излучение делят на корпускулярное и фотонное.

Радиоволны, световые волны, тепловая энергия Солнца не относятся к ионизирующим излучениям, так как они не вызывают повреждения организма путем ионизации.

Корпускулярное – это поток частиц с массой отличной от нуля (электроны, протоны, нейтроны, альфа-частицы).

Фотонное – это электромагнитное излучение, косвенно ионизирующее излучение (гамма излучение, характеристическое излучение, тормозное излучение, рентгеновское излучение, аннигиляционное излучение).

Альфа-излучение – это поток альфа-частиц (ядер атомов гелия), испускаемых при радиоактивном распаде, а также при ядерных реакциях и превращениях. Альфа-частицы обладают сильной ионизирующей способностью и незначительной проникающей способностью. В воздухе они проникают на глубину несколько сантиметров, в биологической ткани – на глубину доли миллиметра, задерживается листом бумаги, тканью одежды. Альфа-излучение особо опасно при попадании его источника внутрь организма с пищей или с вдыхаемым воздухом.

Бета-излучение – это поток электронов или позитронов, испускаемых ядрами радиоактивных элементов при бета-распаде. Их ионизирующая способность меньше, чем у альфа-частиц, но проникающая способность во много раз больше, и составляет десятки сантиметров. В биологической ткани они проникают на глубину до 2 см, одеждой задерживается только частично. Бета-излучение опасно для здоровья человека, как при внешнем, так и при внутреннем облучении.

Протонное излучение – это поток протонов, составляющих основу космического излучения, а также наблюдаемых при ядерных взрывах. Их пробег в воздухе и проникающая способность занимают промежуточное положение между альфа и бета-излучением.

Нейтронное излучение – поток нейтронов, наблюдаемых при ядерных взрывах, особенно нейтронных боеприпасов и работе ядерного реактора. Последствия его воздействия на окружающую среду зависят от начальной энергии нейтрона, которая может меняться в пределах 0,025 –300 МэВ.

Гамма-излучение – электромагнитное излучение (длина волны 10–10–10–14 м), возникающее в некоторых случаях при альфа и бета-распаде, аннигиляции частиц и при возбуждении атомов и их ядер, торможении частиц в электрическом поле. Проникающая способность гамма-излучения значительно больше, чем у вышеперечисленных видов излучений. Глубина распространения гамма-квантов в воздухе может достигать сотен и тысяч метров. Ионизирующая способность (косвенная) значительно меньше, чем у вышеперечисленных видов излучений. Большинство гамма-квантов проходит через биологическую ткань, и только незначительное количество поглощается телом человека.

Тормозное излучение – фотонное излучение с непрерывным энергетическим спектром, испускаемое при уменьшении кинетической энергии заряженных частиц. Воздействие на окружающую среду такое, как и гамма-излучения.

Характеристическое излучение – фотонное излучение с дискретным энергетическим спектром, возникающее при изменении энергетического состояния электронов атома. Воздействие на биологическую ткань аналогично гамма-излучению.

Аннигиляционное излучение – фотонное излучение, возникающее в результате аннигиляции частицы и античастицы (например, позитрона и электрона). Воздействие на биологическую ткань аналогично гамма-излучению.

Рентгеновское излучение – фотонное излучение (длина волны 10–-9–10–-12 м), состоящее из тормозного и (или) характеристического излучения, генерируемого рентгеновскими аппаратами, и возникающее при некоторых ядерных реакциях. В отличие от гамма-излучения оно обладает такими свойствами как отражение и преломление.

Взаимодействие ионизирующих излучений с веществом

Альфа-частицы, бета-частицы, выброшенные из ядра, обладают значительной кинетической энергией и, воздействуя на вещество, с одной стороны производят его ионизацию, а с другой проникают на определенную глубину. Взаимодействуя с веществом, они теряют эту энергию, в основном, в результате упругих взаимодействий с ядрами атомов или электронами, отдавая им всю или часть своей энергии, вызывая ионизацию или возбуждение атомов (т.е. перевод электрона с более близкой на более удаленную от ядра орбиту). Ионизация и проникновение на определенную глубину имеют принципиальное значение для оценки воздействия ионизирующего излучения на биологическую ткань различных видов излучений. Зная свойства различных видов излучений проникать через разные материалы, последние можно использовать как для защиты человека, так и некоторых объектов, приборов и т.д.

Результаты взаимодействия ионизирующего излучения с веществом зависят: от массы, заряда потока частиц и их энергий; от вида фотонов и их энергий; от типа и плотности вещества; от значения энергий внутримолекулярных сил облучаемого вещества.

Взаимодействие ионизирующего излучения с веществом зависит от соотношения масс и энергий частиц и может носить упругий или неупругий характер.

С учетом выше сказанного можно сделать некоторые выводы:

· заряженные частицы, проходящие через вещество, взаимодействуют как с орбитальными электронами атома, так и с его ядром;

· при взаимодействии с орбитальными электронами, энергия частиц растрачивается на ионизацию атомов, если она не менее 35 эВ и на возбуждение атомов (перевод электрона с ближней орбиты на более удаленную), если она менее 35 эВ;

· в процессе ионизации атома образуются заряженные частицы (свободные электроны), а атомы, потерявшие один или несколько электронов, превращаются в положительно заряженные ионы;

· при взаимодействии с ядром заряженная частица может или тормозиться электрическим полем ядра и менять свое направление движения или поглощаться ядром. В первом случае происходит испускание тормозного излучения, во втором случае заряженная частица (при достаточно большой энергии) поглощается ядром, при этом выбрасываются элементарные частицы и фотоны. Поглощение частицы ядром обычно происходит, если энергия частицы превышает 1,02 МэВ.

Процесс взаимодействия, при котором исчезают первоначальные и появляются новые частицы, называют ядерной реакцией. Рассмотрим взаимодействие различных видов излучений с веществом.

Гамма-излучение

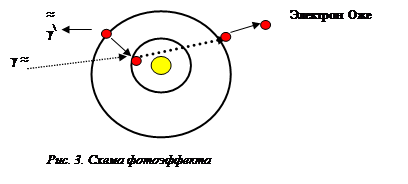

Взаимодействие гамма-квантов с веществом может сопровождаться фотоэффектом, комптоновским рассеянием и образованием электрон-позитронных пар. Вид эффекта зависит от энергии гамма-кванта:

Ек = hν – Еи, (1)

где: h – постоянная Планка; ν – частота излучения; Еи– энергия ионизации соответствующей атомной оболочки (энергия связи выбитого электрона из атома).

Фотоэффект возникает при Е = 10 эВ–1 МэВ, то есть при относительно малых значениях энергий. В этом случае вся энергия гамма-кванта передается орбитальному электрону, и он выбивается из орбиты (рис.3).

Выбитый электрон называется фотоэлектроном. В результате его отрыва в атоме появляется свободный уровень, который заполняется одним из наружных электронов. При этом, либо испускается вторичное мягкое характеристическое излучение (процесс флюоресценции), либо энергия передается одному из электронов, который покидает атом (электрон Оже). Флюоресцентное излучение наблюдают в материалах с большим атомным номером. В материалах с низким атомным номером преобладает образование электронов Оже. Вероятность фотоэффекта увеличивается с ростом атомного номера материала и уменьшается с ростом энергии фотона.

С ростом энергии гамма-квантов явление фотоэффекта становится все меньше, а при энергии 100–200 кэВ начинает преобладать Комптон эффект.

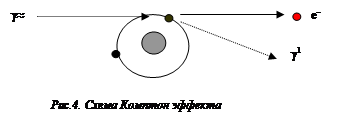

Комптоновским рассеиванием называется процесс взаимодействия фотонного излучения с веществом, в котором фотон в результате упругого столкновения с орбитальным электроном теряет часть своей энергии и изменяет направление своего первоначального движения, а из атома выбивается электрон отдачи (комптоновский электрон) (рис.4).

Энергия комптоновского электрона равна:

Е = \ (2)

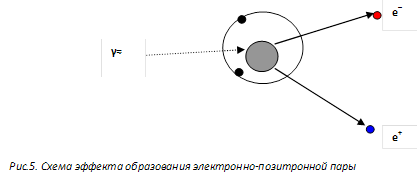

Образование электронно-позитронных пар. Если энергия гамма кванта превышает 1,02 МэВ, то он поглощается ядром, а из последнего одновременно вылетают электрон и позитрон (рис.5). Таким образом, гамма кванты способны косвенно ионизировать вещество. Возникшей паре передается вся энергия гамма кванта за вычетом энергии покоя пары, равной 1,022 МэВ.

Следует отметить, что позитрон нестабилен в присутствии электронов среды. Он быстро исчезает за счет аннигиляции с одним из электронов. В этом случае испускается 2 фотона с энергией по 0,511 МэВ.

Рассмотрим, проникающую способность гамма-квантов.

Как уже отмечалось, гамма-квант образуется при переходе ядра в более низкие энергетические состояния. Не имея массы, они не могут замедляться в среде, а лишь поглощаются или рассеиваются.

· При прохождении через вещество их энергия не меняется, но уменьшается интенсивность излучения по следующему закону (рис.6):


I = Iо е–-µх (2)

где: I = Еγ/t; n/t – число гамма-квантов, падающих на единицу поверхности в единицу времени (плотность потока гамма-квантов); m коэффициент поглощения; х – толщина поглотителя (вещества), см; Iо интенсивность квантов до прохождения поглотителя, МэВ/с.

В формуле (2) величину µ можно найти в таблицах, ноона не несет прямой информации о степени поглощения гамма лучей веществом.

В практических расчетах удобно пользоваться и такой табличной величиной, как "толщина слоя половинного ослабления". Толщина слоя половинного ослабления – это такая толщина слоя материала, проходя которую интенсивность излучения гамма-квантов уменьшается в 2 раза. Запишем уравнение (2) в виде:

Iо /I = е– µх (3)

Полагая Iо/I = 2 и логарифмируя правую и левую части уравнения (3), получим: ln2 = md, d = 0,693/m.

Тогда, формула (3) примет вид:

I = Iо е– 0,693х/d (4)

Толщина слоя половинного ослабления d берется из таблиц, но если они отсутствуют, то эта величина может быть вычислена приближенно по плотности материала ρ: d = 13/r, (5) где: 13 см – слой воды, ослабляющий гамма-излучение в 2 раза; r плотность материала, г/см3. Для некоторых материалов величины d представлены в таблицах.

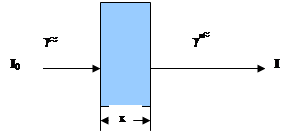

Рис. 6. К оценке ослабления гамма-излучений веществом

Выражение (4) можно преобразовать следующим образом:

Косл = I0/I = ехр (0,693х/d), (6)

где Косл– коэффициент ослабления гамма-излучения проходящего через преграду толщиной х и значением слоя половинного ослабления для данного материала d (рис.6). Выражение (6) можно упростить, полагая, что 0,693 = Ln2, получим:

Косл = 2х/d (7)

Расчеты показывают, что проникающая способность гамма-излучения в воздухе – десятки и сотни метров, в твердых телах – многие сантиметры, в биологической ткани человека часть гамма-квантов проходят через человека насквозь, другие поглощаются.

Бета-излучение

В отличие от фотонов заряженные частицы теряют свою энергию в конденсированной фазе сравнительно небольшими порциями в результате многократных столкновений с электронами среды.

Прохождение бета-частиц через вещество сопровождается упругими и неупругими соударениями с ядрами и электронами тормозящей среды.

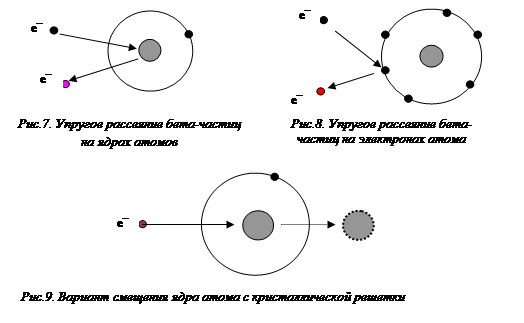

Упругое рассеяние бета-частиц на ядрах более вероятно и осуществляется при относительно низких энергиях электронов Еβ< 0,5 МэВ (рис.7). Упругое рассеяние бета-частиц на электронах в Z раз (Z – величина заряда ядра) менее вероятно, чем на ядрах (рис.8). Возможен в редких случаях и сдвиг ядер атомов кристаллической решетки (рис.9).

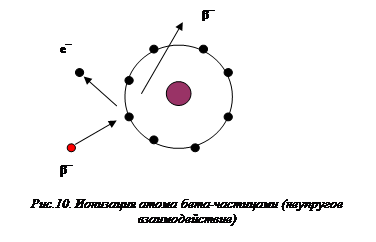

При энергии бета-частиц выше энергии связи электрона c ядром (до ≈ 1 МэВ) основным механизмом потерь энергии является неупругое рассеяние на связанных электронах, приводящее к ионизации и возбуждению атомов (рис.10).

При больших энергиях электронов главным механизмом потерь энергии является радиационное торможение, при котором возникает тормозное излучение.


Одним из вариантов неупругого взаимодействия является К–захват.

Таким образом, процессы взаимодействия бета-частиц со средой характеризуются радиационным торможением и относительно большой потерей энергии или значительным изменением направления их движения в элементарном акте. Вследствие этого взаимодействия интенсивность пучка бета-частиц уменьшается почти по экспоненте с ростом толщины поглощающего слоя х, т.е. для бета-частиц справедлива формула (3).

Путь бета-частиц в веществе представляет ломаную линию, а пробег бета-частиц одинаковых энергий имеет значительный разброс. Это связано с тем, что масса бета-частиц крайне мала, поэтому вероятность упругого рассеяния на ядрах больше, чем у тяжелых частиц. В таблице 2 показана средняя глубина пробега бета-частиц в воздухе, биологической ткани и для примера в алюминии.

· Итак, бета-частицы не имеют точной глубины проникновения, так как обладают непрерывным энергетическим спектром. Для грубой оценки глубины пробега бета-частиц пользуются приближенными формулами. Одна из них:

Rср/Rвозд = rвозд/rср(7)

где: Rср – длина пробега в среде; Rвозд – длина пробега в воздухе, Rвозд = 450 Eb; rвозд и rср – плотность воздуха и среды соответственно; Eb – энергия бета-частиц.

Альфа-излучение

· Энергия альфа-частиц находится в пределах 4–10 МэВ, скорость примерно 20000 км/с. Имея большую массу и значительную энергию, они ее расходуют в основном на неупругое рассеяние на электронах атомов. Таким образом, альфа-частицы обладают большой ионизирующей способностью. В редких случаях альфа-частица может проникнуть в ядро и вызвать ядерную реакцию. Полная ионизация, создаваемая альфа-частицами на всем пути в среде, составляет примерно 120–150 тысяч пар ионов.

Таблица 2Пробеги бета-частиц

Максимальная энергия бета-частиц, Е, МэВВоздух, смБиологическая ткань, ммАлюминий, мм
0,010,130,0020,0006
0,020,520,0080,0026
0,031,120,0180,0056
0.041,940,0300,0096
0,052,910,0460,0144
0,064,030,0630.0200
0.075,290,0830,0263
0,086,930,1090,0344
0,098,200,1290,0407
0,110,10,1580,050
0,51191,870,593
1,03064,801,52
1,54947,802,47
2,071011,13,51
2,591014,34,52
3,0110017,45,50
5,0190029,89,42
10390060,819,2

Удельная ионизация изменяется от 25 до 60 тысяч пар ионов на 1 см пути в воздухе. Удельная ионизация увеличивается к концу пробега альфа-частиц. Это связано с тем, что при прохождении через вещество энергия альфа-частицы, а значит, и ее скорость уменьшается. В результате увеличивается вероятность ее взаимодействия с электронами атома. Это приводит к увеличению ионизации вещества, достигая максимума в конце пробега.

Альфа-частицы, имея двойной электрический заряд и большую массу буквально "продираются" через атомы вещества. Вследствие сильных потерь энергии альфа-частицы проникают на незначительную глубину.

В отличие от фотонов и бета-частиц длина пробега альфа-частиц экспоненциальному закону не подчиняется. Поэтому пользуются империческими формулами. Так, например, для воздуха при 0°С и давлении 760 мм рт. ст. (0,1Па), длина пробега альфа-частиц с энергией от 3 до 8 МэВ может быть рассчитана по формуле Гейгера:

Ra = (Ea2/3) /3, (см) (8)

Длина пробега Rαальфа-частиц в воздухе при температуре 15°С и давлении 0,1Па определяется по формулам:

Ra= 0,318 Ea2/3 , (см) – если Ea = (4–7) МэВ; (9)

Ra = 0,56 Ea2/3 , (см) – если Ea < 4 МэВ. (10)

где: Ea– энергия альфа-частиц.

Пробег альфа-частиц в веществе, отличном от воздуха определяют по формуле Брэгга:

Ra = 10–4(MEa3)1/2 /r, см (11)

где: М – атомная масса; r– плотность вещества, г/см3.

Расчет по приведенным формулам показывает, что пробег альфа-частиц в воздухе не превышает 10 см, а в биологической ткани 120 мкм, т.е. реальную опасность альфа частицы представляют при попадании их во внутрь организма.

В таблице 3 показана длина пробега альфа-частиц в воздухе, биологической ткани и алюминии. Алюминий взят в качестве примера, так как именно металлы чаще всего применяются для защиты человека и электронных схем от ионизирующих излучений.

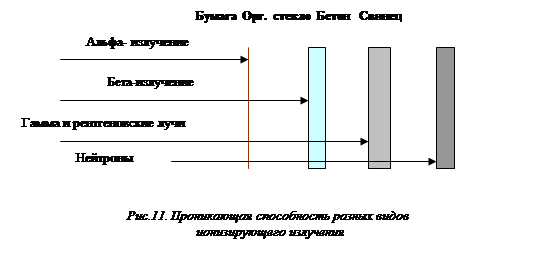

· Сравнительная характеристика способности проникновения излучений через различные вещества с учетом толщины преграды поясняется рис.11.

Таблица 3 Пробеги альфа-частиц в воздухе, биологической ткани и алюминии

Энергия альфа частиц Еα, МэВ

Воздух, смБиологическая ткань, мкмАлюминий, мкм
4,02,53116
4,53,03720
5,03,54323
6,04,65630
7,05,97238
8,07,49148
9,08,911058
1010,613069

Характеристики ионизирующих излучений. Единицы измерения

Для установления закономерностей распространения и поглощения ионизирующих излучений в среде, в том числе и в биологической ткани, введены следующие основные характеристики: энергия частиц и гамма-квантов, плотность потока частиц (фотонов), флюенс-частиц (фотонов), поглощенная доза, мощность поглощенной дозы, керма, экспозиционная доза фотонного излучения, мощность экспозиционной дозы, эквивалентная доза, мощность эквивалентной дозы, эффективная доза, полувековая эквивалентная доза, коллективная эквивалентная доза и др.

Рассмотрим только некоторые характеристики, которые будут использованы на практических занятиях.

Энергиячастиц или гамма-квантов – Е выражается в Джоулях или электрон-вольтах (эВ). Величина Джоуль используется в системе СИ, электрон вольт (эВ) – внесистемная единица.

1эВ = 1,6.10–19Дж (12)

где: 1эВ – это энергия, которую приобретает электрон, ускоренный разностью потенциалов в 1В.

Плотность потока частиц (гамма-квантов) j выражается числом частиц (гамма-квантов), падающих на единицу поверхности в единицу времени. Поверхность расположена нормально к направлению движения частиц. Единица измерения – частица/м2 с.

Флюенс частиц (фотонов) характеризует полное число частиц, прошедших через единичную поверхность за все время облучения:

Ф = jt (13)

Единица измерения флюенса – частица/м2.

· Исторически получилось так, что сначала были открыты гамма-лучи. Было замечено, что они имеют свойство ионизировать воздух. Поэтому для характеристики поля было введено понятие экспозиционная доза.

Экспозиционная доза рентгеновского и гамма-излучения характеризует их способность создавать в веществе заряженные частицы. Выражается отношением суммарного электрического заряда ионов одного знака Q, образованного излучением в некотором объеме воздуха к массе dm в этом объеме:

Х = dQ/dm (14)

Единица измерения в системе СИ – Кулон/кг, внесистемная единица – Рентген.

1 Рентген – это доза фотонного излучения, при прохождении которого через 1см3 сухого воздуха при температуре 0°С, давлении 1013гПа (760 мм рт. ст.), образуется 2.109 пар ионов, несущих электрический заряд в одну электростатическую единицу количества электричества данного знака.

Доза в 1Р накапливается за 1 час на расстоянии 1м от источника радия массой в 1г, т.е. активностью в 1Ки.

Между единицами существует следующая зависимость: 1Р = 2,58·10–4 Кл/кг; 1Кл/кг = 3,876.103 Р.

Учитывая, что экспозиционная доза накапливается во времени, на практике используется и понятие мощность экспозиционной дозы или уровень радиации.

Мощность экспозиционной дозы – отношение приращения экспозиционной дозы за интервал времени dt к этому интервалу:

= dх/dt(15)

Единицы измерения: в системе СИ – А/кг; внесистемная единица – Р/с, Р/ч, мР/ч, мкР/ч и т.д.

· После того, как были открыты бета-излучение и альфа-излучение, стал вопрос оценки этих излучений при взаимодействии с окружающей средой. Экспозиционная доза для оценки оказалась непригодной. Поэтому была предложена, казалось бы, универсальная характеристика – поглощенная доза.

Поглощенная доза – количество энергии Е, переданное веществу излучением любого вида пересчете на единицу массы m любого вещества:

D = dE/dm, (Дж/кг). (16)

1Дж/кг = 1Грей. Внесистемная единица – рад (радиационная адсорбционная доза). 1Грей = 100 рад. Можно использовать и дробные значения единиц, например: мГр, мкГр, мрад, мкрад и др.

Доза в органе или биологической ткани (DT) – средняя поглощенная доза в определенном органе или ткани человеческого тела:

DT = WТ/mT (17)

гдеWТ– полная энергия, переданная ионизирующим излучением ткани или органу; mTмасса органа или ткани; DT средняя поглощенная доза в массе ткани dm.

Вредное воздействие ионизирующих излучений на человека зависит не только от полученной дозы, но и от времени, за которое она получена, поэтому введено понятие мощность поглощенной дозы.

Мощность поглощенной дозы – отношение приращения поглощенной дозы dD за время dt:

= Р = dD/dt (18)

Единицы измерения мощности дозы: рад/с, Гр/с, рад/ч, Гр/ч и т.д.

Мощность поглощенной дозы в ряде случаев можно рассматривать как величину постоянную или изменяющуюся по экспоненте, т.е.:


Р = соnst или Р = Рое – 0,693 t/T (19)

· Замечено, что при облучении одной и той же энергией биологической ткани человека, (т.е. при получении одной и той же дозы), но различными видами лучей последствия для здоровья будут разными. Например, если при облучении альфа частицами вероятность заболеть раком очень высокая, то при облучении бета- частицами значительно меньше, а при облучении гамма-лучами еще меньше. Поэтому для биологической ткани была введена характеристика – эквивалентная доза.

Эквивалентная дозаТ.R)– поглощенная доза в органе или ткани, умноженная на соответствующий коэффициент качества излучения К данного вида излучения R. Введена для оценки последствий облучения биологической ткани малыми дозами (дозами, не превышающими 5 предельно-допустимых доз при облучении всего тела человека), т.е. 250 мЗв/год. Ее нельзя использовать для оценки последствий облучения большими дозами. Доза эквивалентная равна:

НT.R = DT.RWR, (20)

где: DT.R поглощенная доза биологической тканью излучением R;WR – коэффициент качества для отдельных видов излучений R (альфа-частиц, бета-частиц, гамма-квантов и др.), учитывающий относительную эффективность различных видов излучения в индуцирования биологических эффектов (табл.4). Формула (20) справедлива для оценки как внешнего, так и внутреннего облучения только отдельных органов и тканей или равномерного облучения всего тела человека. При воздействии различных видов излучений одновременно с различными взвешивающими коэффициентами эквивалентная доза определяется как сумма эквивалентных доз для всех этих видов излучения R:


НТ = Σ НТ.R(21)

· Установлено, что при одной и той же поглощенной дозе биологический эффект зависит от вида ионизирующих излучений и плотности по тока излучения.

Единица измерения эквивалентной дозы в системе СИ: Зиверт (Зв).

Зиверт – единица эквивалентной дозы излучения любой природы в биологической ткани, которая создает такой же биологический эффект, как и поглощенная доза в 1 Гр образцового рентгеновского и гамма-излучения.

Существует и внесистемная единица – бэр (биологический эквивалент рада), которая постепенно изымается из пользования. 1 Зв = 100 бэр.

Таблица 4Коэффициенты качества излучения

Вид излучения и диапазон энергии

Коэффициенты качества WR

Фотоны всех энергий1
Электроны всех энергий1
Альфа-частицы20
Нейтроны с энергией:
< 10 кэВ5
от 10 кэВ до 100 кэВ10
> 100 кэВ до 2 Мэв20
> 2 МэВ до 20 МэВ10
> 20 МэВ5
Протоны с энергией более 2МэВ, кроме протонов отдачи5
Альфа-частицы, осколки деления, тяжелые ядра20

Примечание. Все значения относятся к излучению, падающему на тело, а в случае внутреннего облучения – испускаемому при ядерном превращении.

Мощность эквивалентной дозы – отношение при
