Навигационный проект перехода судна типа "Днепр" по маршруту порт Сочи – порт Монфальконе

С развитием международной торговли, научно-технического прогресса возросла необходимость в обеспечении флота новыми судами. Количественные, а главным образом, качественные изменения состава флота ставит задачу более глубокого научного подхода к вопросам мореплавания.

В настоящее время, с развитием морского транспорта, увеличились скорости судов до 17-25 узлов и водоизмещение до нескольких десятков тысяч тонн, в связи с этим, для обеспечения безопасности судов требуются количественные и достаточно точные данные.

В общей задаче обеспечения безопасности мореплавания проблемы расхождения судов друг с другом занимает одно из важнейших мест.

В связи с этим наиболее важным является навигационная подготовка к переходу: укомплектование судовой коллекции морскими картами, руководствами, пособиями, научных материалов для корректуры судовой коллекции, подбор навигационных морских карт, выбор маршрута, подготовка и проверка в работе технических средств навигации, проверка наличия информации о маневренных характеристиках судна.

Важнейшей задачей подготовки к переходу является обеспечение навигационной безопасности плавания, предотвращение аварий и происшествий. Предварительная подготовка к переходу имеет важное практическое значение: анализ показывает, что значительная часть аварий была заранее предопределена – отсутствием или недостаточной эффективностью такой подготовки.

Сведения о теплоходе "Днепр"

Основные тактико-технические характеристики судна

Сведения о теплоходе приведены в соответствии с (4) и с использованием (12).

Тип – однопалубное, двухвинтовое грузовое судно, с двойным дном и двойными бортами, с полубаком, с машинным отделением и рубками, расположенными в корме, с 4 грузовыми трюмами. Судно предназначено для перевозки угля, леса и генеральных грузов по глубоководным речным и озёрным путям, прибрежным морским районам.

Позывной – UELS

Год и место постройки – 1977, г. Камарно ЧССР.

Класс регистра – М-СП речного регистра РСФСР(лёд 30).

Порт приписки – Херсон, Украина.

Номер проекта – 1743.1.

Номер ИМО – 169364.

Длина: наибольшая – 114,0 м

между перпендикулярами – 107,35 м

Ширина – 13,2 м

Высота борта – 5.5 м

Осадка в полном грузу

с полными запасами: 3.77 м

в балласте: 2.68 м

порожнем: 1.12 м

Водоизмещение: в полном грузу – 4062 т

порожнем – 1212 т.

Регистровый тоннаж: брутто – 2 584 рег. т.

нетто – 1 075 рег. т.

Дедвейт – 3 192 т.

Тип и мощность главной 2 движетеля – судовые нереверсивные, энэргетической установки: с непосредственным впрыскиванием топлива, типа ШКОДА 6 – 27,5 А2 А с наддувом № = 700 л/с. n = 600 об/мин.

Эксплуатационная скорость: в грузу – 9,0уз/час.

в балласте – 10,5 уз/час.

Принципиальная схема судна Днепр

H=15,2м

B=13,2м

L=114м

Инерционные и манёвренные характеристики судна приведены в таблицах 1.1 и 1.2, а также на рисунках 1.2 и 1.3.

Таблица № 1.1-Маневренные характеристики судна

Режимработы

главныхдвигателей

В балластеВ грузу
времярасстояниевремя
ППХ-СТОП

10м40с

1054м

ППХ-СТОП

10м40с

СПХ-СТОП

8м40с

986м

СПХ-СТОП

8м40с

МПХ-СТОП

8м40с

612м

МПХ-СТОП

8м40с

ППХ-ПЗХ

0м54с

347м

ППХ-ПЗХ

0м54с

Таблица №1.2-Циркуляции судна

ХодРульДиаметр циркуляцииВремя циркуляции
В грузуВ балластеВ грузуВ балласте
ППХ

П/Б

Л/Б

156

110

192

190

05.42

05.04

04.27

04.50

СМХ

П/Б

Л/Б

157

120

200

200

06.04

05.30

05.06

04.54

МПХ

П/Б

Л/Б

152

121

240

150

10.05

09.56

08.05

09.45

Опасная полоса движения ± 27,1 м от траектории движения.

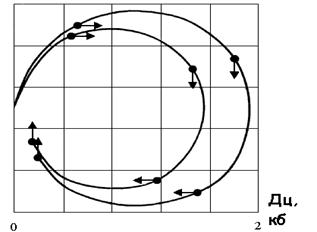

0 2 Дц, кб.

Рисунок 1.3Циркуляция судна в балласте


2 Дц, кб.

Рисунок 1.2 Циркуляция судна в грузу

Навигационное оборудование.

Таблица № 1.3 – Технические средства навигации

Прибор, системаТип, маркакол-воГод выпускаместо установки
12345
Магнитный компас«Кмо-т»11985Пеленгаторная
Радиопеленгатор«Рыбка М»11977Штурманская рубка
Гирокомпас«Амур М»11983Ходовой мостик
Радиолокационная станция«Печора-2У»11978Ходовой мостик
Радиолокационная станция«Печора-1У»11970Ходовой мостик
Эхолот«НЕЛ-5»11984Штурманская рубка
Лаг«ЛГ-2»11984Штурманская рубка
ПИ ЛОРАН-СКПИ-5Ф11991Штурманская рубка
ПИ СНСGARMIN11998Штурманская рубка

Таблица №1.4– Девиация магнитного компаса КМО-Т на т/х Днепр (в грузу)

ККо

о

ККо

о

00,0180-0,8
15+0,9195-0,1
30+1,8210+0,8
45+2,2225+1,2
60+2,2240+1,4
75+2,0255+1,2
90+1,3270+0,7
105+0,6285-0,2
120-0,2300-1,6
135-0,5315-1,5
150-0,8330-1,5
165-0,8345-1,4
180-0,83600,0

Коэффициенты: А=+0,3о, В=+0,3о, С=+0,4 о, D=+0,35 о, Е=+0,67о.

Таблица№ 1.5 – Радиодевиация радиопеленгатора «Рыбка – М»

Волна РКУо

fо

волна РКУо

fо

0-0,8180-0,6
10-0,21900,0
20+0,2200+0,1
30+0,4210+0,6
40+0,7220+0,8
50+0,8230+0,6
60+0,6240+0,5
70+0,3250+0,4
80+0,12600,0
90-0,2270-0,5
100-0,6280-0,8
110-0,8290-1,0
120-1,0300-1,1
130-1,1310-1,2
140-1,1320-1,2
150-1,0330-1,0
160-0,4340-0,9
170-0,5350-0,7
180-0,6360-0,8

A= +0,4є D= +0,9є E= +2,3є B= +1,0є C= - 0,9є λ=410 кГц


Рисунок 1.4 - Теневые сектора и мертвые зоны РЛС “Печора-2У”

Рисунок 1.5 - Инструментальная погрешность 1,7% - 30м. «Печора – 1У»


Глава 1. Предварительная подготовка

1.1 Подбор карт, руководств и пособий для маршрута перехода

Согласно РШСУ-98, подбор навигационных морских карт, пособий, руководств на предстоящий переход (рейс) выполняется по каталогу карт и книг в соответствии с требованиями правил корректуры, комплектования и хранения карт и руководств, для плавания на судах гражданских ведомств 9038.

Карты подбираются по откорректированному каталогу карт и книг следующим образом:

- в любой части каталога по листу «Нарезки частей каталога», который помещен в начале книги, определяет нужная часть каталога;

- в выбранной части каталога по сборному листу сборных листов карт, помещенных в начале раздела «Карты», выписываются номера сборных листов предстоящего района плавания;

- в том же разделе «Карты» по выписанным сборным листам, подбираются и выписываются номера необходимых карт по предстоящему маршруту плавания; первыми выписываются номера генеральных карт, на которых расположены пункты отхода и прихода, а затем номера планов, частных и путевых карт;

- по выписанным номерам из судовой коллекции выбираются состояние их корректуры и при необходимости карты корректируются для приведения их на уровень современности.

Для подбора лоций и других руководств для плавания пользуются разделом «Книги» каталога карт и книг. Границы лоций, описание огней и знаков и других руководств указаны на соответствующих сборных листах в разделе «Книги», а цифры на этих листах обозначают номера изданий. Подбор карт, руководств и пособий для плавания по маршруту перехода выполняем по каталогу карт и книг №7202 (частьIII. Средиземное, Черное, Азовское, Аральское моря и озеро Иссык – Куль).

Сведения о подобранных картах, руководствах и пособиях для плавания сведены в таблицу№1.1.1

Подбор карт, руководств и пособий для плавания.

Таблица №1.1.1 – Карты

Адмиралтейский номер картыЗаголовок (название) карты

Масштаб

Год издания

Дата судовой

корректуры

12345
Генеральные карты
130115Черное море и Восточная часть Средиземного моря

1:2000000

1983

13.03.2006
230116Средняя часть Средиземного моря

1:2000000

1983

13.03.2006
336129Пролив Босфор

1:2000000

1983

13.03.2006
Путевые и частные карты, планы
430305Ионическое море

1:1000000

1978

13.03.2006
530306Адриатическое море

1:1000000

1983

13.03.2006
631008Западная часть Средиземного моря

1:750000

1980

13.03.2006
731009Восточная часть Черного моря

1:750000

1981

13.03.2006
832200Мраморное море

1:200000

1978

13.03.2006
932201От порта Александруполис до острова Лесбос с проливом Дарданеллы

1:200000

1972

13.03.2006
1032202От пролива Дарданеллы до острова Скирос

1:200000

1982

13.03.2006
1132206От острова Скирос до острова Икалия

1:200000

1976

13.03.2006
1232210От пролива Кафирефс (Доро) до залива Арголикос

1:200000

1977

13.03.2006
1332211От острова Лефкас до острова Кефали

1:200000

1978

13.03.2006
1432212От острова Закинф до острова Лефкас

1:200000

1983

13.03.2006
1532213От острова Сапьендза доострова Закинф

1:200000

1977

13.03.2006
1632214От острова Андикитира до острова Сапьендза

1:200000

1978

13.03.2006
1732215От острова Арголикос до острова Крит

1:200000

1978

13.03.2006
1832300Пролив Отранто

1:200000

1980

13.03.2006
1932301От порта Бриндизи до мыса Волувица

1:200000

1980

13.03.2006
2032302От порта Бриндизи до мыса Сан-Франческо

1:200000

1980

13.03.2006
2132303От м. Волувица до о.Млет

1:100000

1978

13.03.2006
2232304От о. Ластово до о. Млет

1:200000

1980

13.03.2006
2332305От города Пескичи до гавни Сан-Бенедетто-дель-Тронто

1:200000

1981

13.03.2006
2432306От порта Анкона до порта Шибеник

1:200000

1980

13.03.2006
2532308От порта Анкона до гавани Порто-Гарибальди

1:200000

1980

13.03.2006
2632309Веницианский залив

1:200000

1981

13.03.2006
2733203Мраморное море. Западная часть

1:100000

1978

13.03.2006
2833204Пролив Дарданеллы

1:100000

1875

13.03.2006
2933238Залив Лаконикос с подходами

1:200000

1977

13.03.2006
3033239От острова Китира до острова Белуполо

1:100000

1978

13.03.2006
3133317Восточная часть Веницианского залива

1:100000

1981

13.03.2006
3235163

Порт Сочи и рейд Адлер с подходами

Порт Сочи

1:50000

1984

13.03.2006
3335213Южная часть пролива Дарданеллы

1:50000

1973

13.03.2006
3438338Порт Монфальконе

1:10000

1980

13.03.2006
Радионавигационние карты и планшеты
3531016-LC

Северная часть Эгейского моря

7990-X; 7990-Y; 7990-Z;

500 00013.03.2006
3631017-LC

Южная часть Эгейского моря

7990-X; 7990-Y; 7990-Z;

500 00013.03.2006
3731023-LCОт о. Крит до залива Анталья 7990-X; 7990-Y; 7990-Z;500 00013.03.2006
3831029-LCОт мыса Калеарды до порта Бейрут 7990-X; 7990-Y; 7990-Z;500 00013.03.2006
3931028-LCЗападная часть Ионического моря 7990-X; 7990-Y; 7990-Z;500 00013.03.2006
4031030-LCЮжная часть Адриатического моря 7990-X; 7990-Y; 7990-Z;500 00013.03.2006
4131031-LCСеверная часть Адриатического моря 7990-X; 7990-Y; 7990-Z;500 00013.03.2006
Справочные и вспомагательные карты
4290199Номограма для определения начального курса при плавании по ДБК13.03.2006
4391012Карти для прокладки ДБК13.03.2006
4490080Карта часовых поясов мира50000 00013.03.2006
4590102-Н-Z. 4л.

Карта мира. Горизонтальная (H)

И вертикальная (Z) составляющие напряженности гомагнитного поля эпохи… 1975г. (карта элементов земного магнетизма).

2000000013.03.2006
4690406Широтный пояс 36є53' – 38є10'200 000
4790407Широтный пояс 37є58' – 39є13'200 000
4890408Широтный пояс 39є00' – 40є14'200 000
4990409Широтный пояс 40є03' – 41є16'200 000
5090410Широтный пояс 41є05' – 42є17'200 000
5190411Широтный пояс 42є06' – 43є17'200 000
5290412Широтный пояс 43є07' – 44є17'200 000

Таблица № 2.2.2– Руководства и пособия

Адмир.

Наименование пособияГод изданияДата судовой кор-ры

Приме-ча-

ние

Лоции
1244Лоция Чёрного моря и дополнения198713.03.2006Допол-нение №
1245Лоция Мраморного моря и проливов Босфор и Дарданеллы198913.03.2006Допол-нение №
1247Лоция Эгейского моря и дополнения198913.03.2006Допол-нение №
1248Лоция Ионического моря и дополнения198913.03.2006Допол-нение №
1249Лоция Адриатического моря и дополнения198913.03.2006Допол-нение №
Описания огней и знаков
2217Огни и знаки Чёрного и Азовского морей198913.03.2006
2219Огни Средиземного моря Часть-1199013.03.2006
2220Огни Средиземного моря Часть-213.03.2006
NP-78Адмиралтейский список Огней и туманных сигналов. Часть-Е198913.03.2006
Радиотехнические средства навигационного оборудования
3203Чёрное и Средиземное моря198713.03.2006Допол-нение №
Руководства
3004- ДСПРасписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанцыями СССР198213.03.2006
3005-ДСПРасписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанцыями Северного ледовитого и Атлантичного океанов198013.03.2006
3008Расписание факсимильных гидрометеорологических радиопередач198013.03.2006
4249-ДСПРадиолокацыонное описание побережья Черного моря197813.03.2006
4228Рекомендации при плавании в проливах Босфор и Дарданеллы198913.03.2006
9017МППСС-72197213.03.2006
9016МСС197513.03.2006
9052Сборник договоров и законодательных актов иностранных государств по вопросам мореплавания, Том-213.03.2006
9029Руководства МАМС13.03.2006
Справочные пособия
7202Каталог карт и книг. Часть-3199113.03.2006
6238Атлас поверхностных течений Средиземного моря199013.03.2006
6242Атлас волнения и ветра Средиземного моря198913.03.2006
6003Таблицы приливов на 2005г. Том-3200513.03.2006
6237Атлас поверхностных течений Чёрного моря198913.03.2006
9027Описание особенностей судовых огней военных кораблей и сигналов, подаваемых кораблями для обеспечения безопасности плавания200313.03.2006
9001Таблицы ширины территориальных вод и специальных зон зарубежных государств200313.03.2006
9032Справочник Порты Мира199013.03.2006
Вычислительные пособия
9002МАЕ-2005200513.03.2006
9011МТ-75197513.03.2006
9004ВАС-58 , Том-2195813.03.2006
9005ВАС-58 , Том-3195813.03.2006
9007ТВА-57195713.03.2006
