Астигматизм и кривизна изображения. Хроматические аберрации

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

Кафедра ЭТТ

РЕФЕРАТ

На тему:

«Астигматизм и кривизна изображения. Хроматические аберрации»

МИНСК, 2008


Астигматизм и кривизна изображения

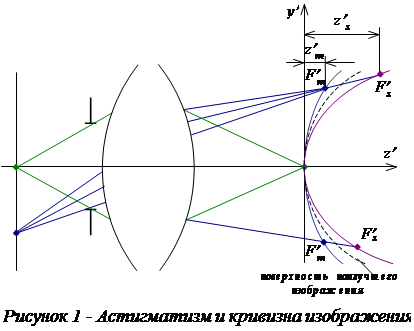

Астигматизм появляется при значительном смещении точки предмета с оси и добавляется ко всем остальным аберрациям. Сместим предмет с оси на значительное расстояние (рис.1). Астигматизм состоит в том, что не совпадают точки фокусов в меридиональной и сагиттальной плоскостях, поэтому лучи бесконечно узкого пучка не сходятся в одной точке. Кривизна заключается в том, что наилучшее изображение получается на искривленной поверхности, а не на плоскости.

Разложение в ряд волновой аберрации при наличии астигматизма 3 и 5 порядков:

(1)

или .

Количественно астигматизм и кривизна характеризуются продольными астигматическими отрезками и . Меридиональная кривизна определяется отрезком – это расстояние от плоскости параксиального изображения до меридионального фокуса . Сагиттальная кривизна определяется отрезком – это расстояние от плоскости параксиального изображения до сагиттального фокуса .

Средняя кривизна определяется полусуммой астигматических отрезков и указывает положение наилучшего изображения для данного пучка:

. (2)

Мера астигматизма в продольном измерении определяется разностью астигматических отрезков:

. (3)

В первом приближении средняя кривизна пропорциональна квадрату расстояния от оси. Зависимость кривизны и астигматизма по полю показывают графики продольных аберраций для внеосевых пучков (рис. 2).

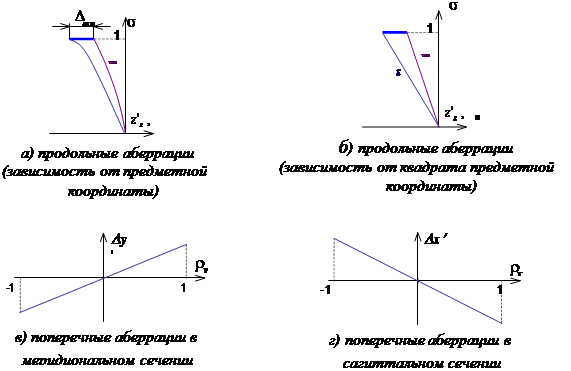

Рисунок 2 - Астигматизм 3 порядка (продольные и поперечные аберрации)
