Московский Государственный Технический Университет

им. Н.Э. Баумана

Курсовая работа

«Анализ и синтез электрических фильтров»

Калуга


Содержание

1. Задание

2. Разложение периодического сигнала на гармоники

3. Расчет фильтра для полосы частот с согласованием его на выходе с сопротивлением нагрузки Rн.

4. Расчет передаточной функции по напряжению Ku(p), графики АЧХ и ФЧХ фильтра.

5. Вычислить и построить график выходного напряжения фильтра при полученном в пункте 2 периодическом входном сигнале.

6. Выполнить расчет переходной характеристики фильтра и интеграла от нее с учетом сопротивления нагрузки.

7.Считая, что на входе фильтра действует одиночный импульс той же формы, что и в пункте 2, вычислить его воздействие и построить график этого отклика. Сравнить его с выходным сигналом полученным в пункте 5.

8. Вывод

9. Список использованной литературы.

Приложение.


1. Задание

2. Получить от преподавателя вариант задания, состоящего из типа фильтра и типа испытательного сигнала.

3. Испытательный сигнал разложить в тригонометрический ряд Фурье, используя пакет MATLAB 6.5(7.0) и m-file: Fourier.m .

4. Для заданного варианта рассчитать фильтр, обеспечив его согласование на выходе с сопротивлением нагрузки .

5. Для полученного фильтра составить выражение для передаточной функции по
напряжению и по ней с помощью пакета MATLAB 6.5(7.0) и m-file: afchx.m вычислить и построить графики АЧХ и ФЧХ.

6. Вычислить и построить график выходного напряжения фильтра при полученном в пункте 2 периодическом входном сигнале. При этом необходимо использовать значения АЧХ и ФЧХ, найденные в пункте 4.

7. Выполнить расчет переходной характеристики фильтра и интеграла от нее с учетом сопротивления нагрузки.

8. Считая, что на входе фильтра действует одиночный импульс той же формы, что и в пункте 2, вычислить с помощью интеграла Дюамеля отклик на его воздействие и построить график этого отклика. Сравнить его с выходным сигналом, полученным в пункте 5.

9. Оформить пояснительную записку в соответствии с установленными требованиями.


Задание:

Таблица 1.1

Тип фильтраГраничные частоты

, Ом

, В

, мс

0

ЗФ типа К, Г - обр.

с П-обр.входом

;

100010080

Тип испытательного сигнала № 8 (рис 1.1)

Рис 1.1 Испытательный сигнал


2. Разложение периодического сигнала на гармоники

В данном случае необходимо разложить периодический сигнал (напряжения) в тригонометрический ряд Фурье.

,

где

,

,

- период,

, - функции, составляющие ортогональный базис.

Разложение справедливо для периодических функций (), заданных на всей числовой оси до .

Данную функцию нельзя разложить в тригонометрический ряд Фурье, так как она не периодическая. Доопределим данную функцию на всю числовую ось (рис. 2.1). В данном случае функция не является ни чётной, ни нечётной. Для такого сигнала справедливо общее разложение, содержащее постоянную составляющую, косинусы и синусы.

Кроме периодичности полученная функция удовлетворяет всем условиям теоремы Дирихле:

1. она непрерывна на отрезке и имеет конечное число точек разрыва первого рода;

2. она имеет конечное число экстремумов на этом отрезке.

Следовательно, к полученной функции можно применить разложение в тригонометрический ряд Фурье.

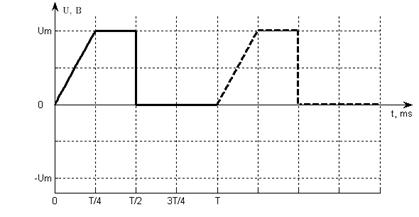

Рис. 2.1

Запишем аналитическое выражение для данной функции:

Вычислим с помощью пакета MATLAB 6.5(7.0) и m-file: Fourier.m коэффициенты Фурье для двадцати гармоник.


Таблица2.1

Результатов вычислений:

Коэффициенты Фурье для данной функции

F(x), заданной графически на отрезке (0,T).

Коэффициенты

Коэффициенты

A(0)= 75.000

A(1)= -20.264

A(2)= -10.132

A(3)= -2.252

A(4)= -0.000

A(5)= -0.811

A(6)= -1.126

A(7)= -0.414

A(8)= -0.000

A(9)= -0.250

A(10)= -0.405

A(11)= -0.167

A(12)= -0.000

A(13)= -0.120

A(14)= -0.207

A(15)= -0.090

A(16)= -0.000

A(17)= -0.070

A(18)= -0.125

A(19)= -0.056

A(20)= -0.000

B(1)= 52.095

B(2)= -15.915

B(3)= 8.359

B(4)= -7.958

B(5)= 7.177

B(6)= -5.305

B(7)= 4.134

B(8)= -3.979

B(9)= 3.787

B(10)= -3.183

B(11)= 2.726

B(12)= -2.653

B(13)= 2.568

B(14)= -2.274

B(15)= 2.032

B(16)= -1.989

B(17)= 1.943

B(18)= -1.768

B(19)= 1.619

B(20)= -1.592

Частота первой гармоники: .

Таким образом мы получили разложение:

.

Рис 2.2 График напряжения на входе


3. Расчет фильтра для полосы частот с согласованием его на выходе с сопротивлением нагрузки Rн.

Под электрическим фильтром будем понимать пассивный четырёхполюсник, пропускающий некоторую определённую полосу частот с малым затуханием и подавляющий все остальные частоты.

Полоса частот, для которых затухание мало, называется полосой пропускания или полосой прозрачности. Остальные частоты составляют полосу подавления или полосу непрозрачности.

Заградительный фильтр (ЗФ) - пропускают сигналы в диапазоне частот от 0 до w1 и от w2 до ¥.

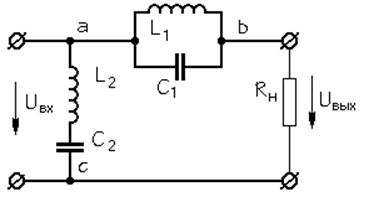

Рис. 3.1 Схема ЗФ

Рассчитаем параметры элементов фильтра с учётом поставленной задачи:

т.е.

Частота среза:

;;.

Формулы для расчета и полученные значения элементов фильтра.

; ; ;.

Уточним полученные параметры по следующим формулам :

;;;.

Таким образом получаем:

;


4. Расчет передаточной функции по напряжению Ku(p), графики АЧХ и ФЧХ фильтра.

Составим для полученного фильтра выражение для передаточной функции по напряжению K(p). Для этого нагрузим полученный фильтр со стороны выхода нагрузкой , предполагая что на вход подается напряжение, а на выходе при этом получается :

;

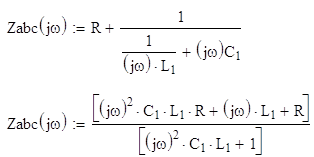

Для определения передаточной функции найдем комплексные сопротивления:

Передаточная функция приобретает следующий вид:

Запишем передаточную функцию в численном виде(с учетом замены jw на p) :

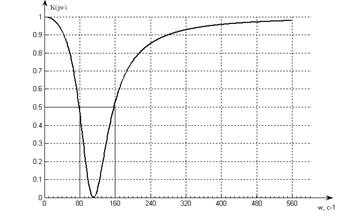

Рис 4.1 График АЧХ.

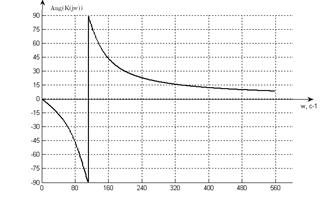

Рис 4.2 График ФЧХ.


Таблица 4.1

Таблица значений АЧХ и ФЧХ

0.000

10.000

20.000

30.000

40.000

50.000

60.000

70.000

80.000

90.000

100.000

110.000

120.000

130.000

140.000

150.000

160.000

170.000

180.000

190.000

200.000

210.000

220.000

230.000

240.000

250.000

260.000

270.000

280.000

290.000

300.000

310.000

320.000

330.000

340.000

350.000

360.000

370.000

380.000

390.000

400.000

410.000

420.000

430.000

440.000

450.000

460.000

470.000

480.000

490.000

500.000

510.000

520.000

530.000

540.000

550.000

560.000

1.000

0.996

0.983

0.959

0.921

0.863

0.775

0.646

0.471

0.264

0.081

0.001

0.046

0.167

0.304

0.427

0.527

0.607

0.669

0.718

0.756

0.788

0.814

0.835

0.852

0.867

0.880

0.891

0.900

0.909

0.916

0.922

0.928

0.933

0.937

0.941

0.945

0.948

0.951

0.954

0.957

0.959

0.961

0.963

0.965

0.967

0.968

0.970

0.971

0.972

0.973

0.975

0.976

0.977

0.977

0.978

0.979

0.000

-3.672

-7.497

-11.641

-16.310

-21.765

-28.346

-36.483

-46.639

-59.087

-73.465

-88.471

77.609

65.878

56.516

49.184

43.426

38.847

35.147

32.107

29.570

27.424

25.584

23.990

22.595

21.364

20.268

19.286

18.401

17.598

16.867

16.198

15.583

15.016

14.491

14.003

13.549

13.124

12.727

12.355

12.004

11.674

11.362

11.067

10.788

10.523

10.271

10.031

9.803

9.585

9.377

9.178

8.988

8.806

8.631

8.463

8.302


5. Вычислить и построить график выходного напряжения фильтра при полученном в пункте 2 периодическом входном сигнале.

Для построения графика выходного напряжения необходимо взять разложение входного сигнала в ряд Фурье, найти отклики на каждую гармонику входного сигнала, а затем их сложить.

Отклик цепи на постоянную составляющую:

Напряжение на входе:

Напряжение на выходе:

Таким образом:

Графики первых 3-х гармоник напряжения на входе и на выходе показаны на рис 5.1 и 5.2 соответственно.

График напряжения на входе показан на рис 2.2.

График напряжения на выходе показан на рис 5.3.

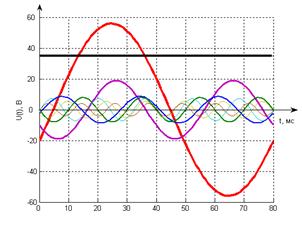

Рис 5.1 7 первых гармоники напряжения на входе.

Рис 5.2 7 первых гармоники напряжения на выходе.

Рис 5.3 Напряжение на выходе фильтра


6. Выполнить расчет переходной характеристики фильтра и интеграла от нее с учетом сопротивления нагрузки.

Запишем выражение для передаточной функции:

Переходная функция h(t) имеет своим изображением h(p)=Ku(p)/p при

подаче на вход единичного ступенчатого воздействия s(t), и нулевых начальных условиях.

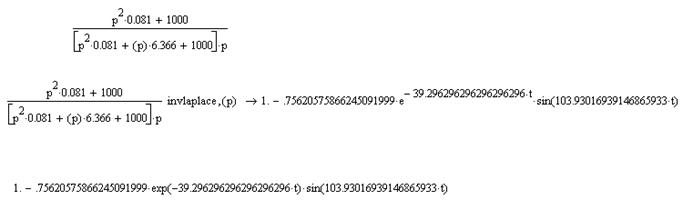

Перейдем к оригиналу, применим вторую теорему разложения. Подставляя значения корней характеристического уравнения находим преобразование Лапласа для переходной характеристики.

h(t)=1-0.7562057.*exp(-39.2962963.*t).*sin(103.93016939.*t)

Построим график переходной характеристики (рис. 6.1.).

Рис. 6.1 График переходной характеристики h(t)

Находим интеграл от переходной характеристики.

проводя простое интегрирование(нахождение неопределенного интеграла)

получаем значение интеграла от переходной характеристики.

Построим график интеграла (F(t))от переходной характеристики (h(t))(рис. 6.2.).

Рис. 6.2 График интеграла (Fi(t)) от переходной характеристики (h(t))


7.Считая, что на входе фильтра действует одиночный импульс той же формы, что и в пункте 2, вычислить его воздействие и построить график этого отклика. Сравнить его с выходным сигналом полученным в пункте 5.

Вычислим отклик на входное воздействие и построим график этого отклика.

График входного воздействия показан на рис 7.1.

Рис 7.1 Испытательный сигнал.

Выделим в этом сигнале типовые сигналы:

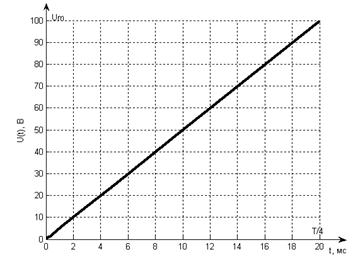

Рис 7.2 Первый типовой сигнал (луч).

, тогда , где .

Рис 7.3 Второй типовой сигнал (луч).

; тогда ; где .

Рис 7.4 Третий типовой сигнал (ступень).

; тогда .

Выходное напряжение будет вычисляться по формуле:

График выходного напряжения показан на рис 7.7.

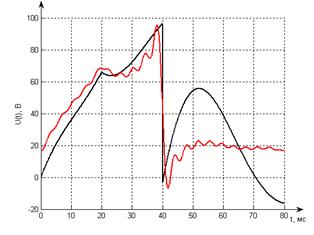

Сравнение результатов разных методов анализа показан на рис 7.8.

Рис 7.7 График напряжения на выходе фильтра.

Решение, полученное при помощи переходной характеристики и интеграла Дюамеля.

Решение, полученное при помощи комплексной передаточной функции по напряжению и разложения входного сигнал в тригонометрический ряд Фурье
