Функция фильтрационного сопротивления в условиях неустановившегося притока жидкости (газа) к несовершенной скважине

Министерство общего и профессионального образования РФ

Тюменский Государственный Нефтегазовый Университет

Кафедра РЭНиГМ

Тюмень 1999 г.

Рассмотрим функция (F) которая есть функция пяти параметров F=F (f0, rc, h, x , t*), каждый из которых — безразмерная величина, соответственно равная

(1)

где r — радиус наблюдения;

x — коэффициент пьезопроводности;

Т — полное время наблюдения;

h — мощность пласта;

b — мощность вскрытого пласта;

z — координата;

t — текущее время.

Названная функция может быть использована для определения понижения (повышения) давления на забое скважины после ее пуска (остановки), а также для анализа распределения потенциала (давления) в пласте во время работы скважины.

Уравнение, описывающее изменение давления на забое, т. е. при x =h; r=rc или r=rc, имеет вид

(2)

где безразмерное значение депрессии связано с размерным следующим соотношением

где(3)

здесь Q — дебит;

m — коэффициент вязкости;

k — коэффициент проницаемости.

Аналитическое выражение F для определения изменения давления на забое скважины запишем в виде

(4)

Уравнение (2) в приведенном виде не может использоваться для решения инженерных задач по следующим причинам: во-первых, функция (4) сложна и требует табулирования; во-вторых, вид функции исключает возможность выделить время в качестве слагаемого и свести решение уравнения (2) к уравнению прямой для интерпретации кривых восстановления (понижения) давления в скважинах традиционными методами. Чтобы избежать этого, можно поступить следующим образом.

В нефтепромысловом деле при гидродинамических исследованиях скважин широко используется интегрально-показательная функция. Несовершенство по степени вскрытия пласта в этом случае учитывается введением дополнительных фильтрационных сопротивлений (C1), взятых из решения задач для установившегося притока. В соответствии с этим уравнение притока записывается в виде

Как видно, дополнительные фильтрационные сопротивления являются функцией геометрии пласта. Насколько верно допущение о возможности использования значений C1(rс, h), пока еще ни теоретически, ни экспериментально не доказано.

Для неустановившегося притока уравнение (2) запишем аналогично в виде двух слагаемых, где в отличие от выражения (5) значения фильтрационных сопротивлений являются функцией трех параметров (rс, h, f0)

Как _ видим, дополнительное слагаемое R(rc , h, f0) в уравнении (6) зависит не только от геометрии пласта, но и от параметра Фурье (f0). В дальнейшем будем называть это слагаемое функцией фильтрационного сопротивления. Заметим, что при h=l (скважина совершенная по степени вскрытия) уравнение (2) представляет собой интегрально-показательную функцию

С учетом равенства (7) решение (6) запишем в виде

Разрешая уравнение (8) относительно функции сопротивления и учитывая уравнение (2), находим

(9)

и на основании равенства (7) приведем выражение (9) к виду

(10)

Численное значение R(rс,h,fo) рассчитано по уравнению (10) на ЭВМ в широком диапазоне изменения параметров rc, h, f0. Интеграл (2) вычислялся методом Гаусса, оценка его сходимости выполнена согласно работе (3). С учетом равенства (7) вычисления дополнительно проконтролированы по значениям интегрально-показательной функции.

С целью выяснения поведения депрессии и функции сопротивления проанализируем их зависимость от значений безразмерных параметров.

1. Определим поведение D р в зависимости от значений параметров rс, h, f0.

Результаты расчетов значений депрессии для каждого фиксированного rc сведены в таблицы, каждая из которых представляет собой матрицу размером 10х15. Элементы матрицы это значения депрессии D p(rc) для фиксированных h и f0. Матрица построена таким образом, что каждый ее столбец есть численное значение депрессии в зависимости от h, .а каждая строка соответствует численному значению депрессии в зависимости от fo (табл. 1). Таким образом, осуществлен переход от значений безразмерной депрессии D p(rc, h, f0) к относительной депрессии

D р*i,j (rc).

Для удобства построения и иллюстрации графических зависимостей выполнена нормировка матрицы. С этой целью каждый элемент i-й строки матрицы поделен на максимальное значение депрессии в данной строке, что соответствует значению j==15. Тогда элементы новой матрицы определятся выражением

(11)

Условимся элементы матрицы называть значениями относительной депрессии. На рис. 1 приведен график изменения относительной депрессии при фиксированных значениях h. Характер поведения относительной депрессии позволяет описать графики уравнением пучка прямых

(12)

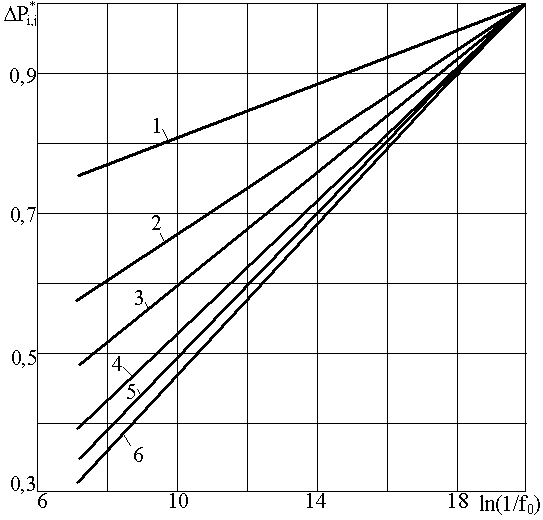

Рис. 1. Поведение относительной депрессии (rc=0,0200, hi=const, f0) при значениях h, равных: 1— 0,1; 2 — 0,3; 3—0,5; 4 — 0.7; 5 —0,9; 6—1,0.

где ki — угловой коэффициент прямой, который определяется h и от индекса j не зависит.

Анализ зависимости поведения депрессии D p*i,j от f0 для всех rc >0,01 показывает, что графики этой зависимости можно описать уравнением пучка прямых для любого значения h. Для rc< 0,01 в графиках зависимости появляются начальные нелинейные участки, переходящие при дальнейшем уменьшении параметра f0 (или же при увеличении его обратной величины 1/foj) в прямые для всех значений h

(рис. 2). При h=l,0 поведение депрессии строго линейно. Кроме того, протяженность нелинейного участка для разных rc при h=const различна. И чем меньше значение безразмерного радиуса rc , тем больше протяженность нелинейного участка (рис. 2).

2. Определим поведение R(rc, h, f0) и ее зависимость от безразмерных параметров rc, h, f0.

Значения R(rc, h, f0) рассчитаны для тех же величин параметров rc, h, f0. которые указаны в пункте 1, обработка результатов также аналогична. Переход от безразмерной функции сопротивления R(rc, h, f0) к относительной R*i,j (rc) осуществлен согласно выражению

. (13)

Анализ поведения R*i,j (rc) и результаты обработки расчетного материала, где установлена ее зависимость от параметров rc, h, f0, частично приведены на рис, 2 (кривые даны пунктиром).

При гc >0,01 для любого hi R*i,j (rc) уже не зависит от f0i .

Из анализа данных расчета и графиков рис. 2 следует: при rc<0,01 в поведении R*i,j (rc) для всех h

что для одного и того же значения rc абсцисса точки перехода нелинейного участка в линейный для R*i,j (rc) имеет то же самое значение, что и абсцисса точек перехода для графиков зависимости D p*i,j (rc) от ln(l/f0i ) (линия CD). Начиная с этого момента, R*i,j (rc) для данного rc при дальнейшем наблюдении зависит не от времени, а только от hi • И чем выше степень вскрытия, т. е. чем совершеннее скважина,. тем меньше будет значение R*i,j (rc) И при h=l (скважина совершенная по степени вскрытия) функция сопротивления равна нулю. Очевидно, нелинейность D p*i,j (rc) связана с характером поведения функции сопротивления, которая, в свою очередь, зависит от параметра Фурье. Отметим также, что в точке С (рис. 2) численное значение функции сопротивления становится равным значению фильтрационных сопротивлений (C1(rc, h)) для притока установившегося режима.

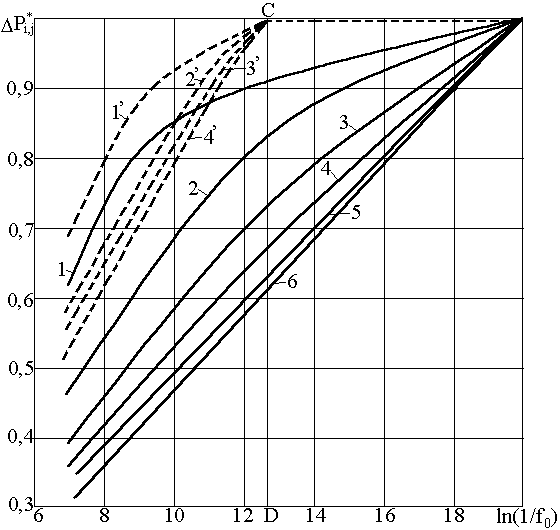

Рис. 2. Поведение относительной депрессии и относительной функции фильтрационного сопротивления (rc=0,0014, h=const, f0) при h, равных: 1,1'—0,1; 2,2'— 0,3; 3,3'—0,5; 4,4'—0,7; 5,5'— 0,9; 6,6'— 1,0.

выводы

1. Депрессия на забое несовершенной по степени вскрытия скважины для всех rc < 0,01 имеет два явно выраженных закона изменения: а) нелинейный, который обусловлен зависимостью функции сопротивления от времени и соответствует неустановившемуся притоку сжимаемой жидкости (газа); б) линейный, который соответствует квазиустановившемуся притоку и не связан с функцией сопротивления.

2. Величина R(rc, h, f0) для неустановившегося притока качественно описывает С1(rc, h) для установившегося, и ее численное значение при любом вскрытии пласта всегда меньше численного значения С1(rc, h) при установившемся притоке.

3. Полученное аналитическое решение для неустановившегося притока сжимаемой жидкости (газа) к несовершенной скважине в бесконечном по протяженности пласте преобразовано в прямолинейную анаморфозу, которая позволяет эффективно интерпретировать кривые восстановления забойного давления.

4. Выбор fo, дающего значения D p*i,j(rc)=1, не влияет на протяженность нелинейного участка, соответствующего неустановившемуся движению, на графики зависимости D p*i,j(rc) от ln(1/f0i).

Таблица 1

Примечание. При построении принято: — rc=0,10; индекс i=l, 2, ... , 10 соответствует изменению h=0, 1; 0.2; ... , 1,0, a j=l, 2, 3...., — 15—изменению с переменным шагом параметра f0.

ЛИТЕРАТУРА

1. Т е л к о в В. А. Приток к точечному стоку в пространстве и к линии стоков в полу бесконечном пласте. НТС. Вып. 30, Уфа, 1975.

2. Л е о н о в В. И„ Телков В. А., Каптелинин Н. Д. Сведение задачи неустановившегося притока сжимаемой жидкости (газа) к несовершенной скважине к решению уравнения пьезопроводности. Тезисы докладов на XIII научно-техническом семинаре по гидродинамическим методам исследований и контролю процессов разработки нефтяных месторождений. Полтава, 1976.

3. Б а х в а л о в Н. С. Численные методы. Изд-во “Наука”, М., 1974.
