Разработка сенсора на поверхностно-акустических волнах

В условиях современности проблема контроля за состоянием окружающей среды выходит на все более ведущее место. Контроль этот осуществляется как стационарными приборами, так и портативными. К стационарным приборам можно отнести инфракрасные спектрометры, газовые хроматографы, массовые спектрометры и некоторые другие. Работа портативных приборов основана на использовании твердотельных преобразователей. Такие преобразователи позволяют осуществлять миниатюризацию приборов, снижать потребляемую ими мощность, а также дают возможность производить их с помощью технологии микроэлектроники, ну а это - качество, надежность и возможность создания многоточечных систем контроля. Разработка такого рода приборов является актуальной проблемой микроэлектроники и автоматики. (1).

Химический твердотельный сенсор представляет собой микроэлектронное устройство, которое преобразует изменение химических свойств среды или состава среды в электрический сигнал (2). Одним из наиболее перспективных направлений в разработке химических сенсоров является создание устройств на поверхностно-акустических волнах (ПАВ). ПАВ устройства привлекательны для применения в качестве химических микросенсоров в силу своей чувствительности, малого размера и дешевизны изготовления на основе технологии микроэлектроники. Так же преимуществом ПАВ сенсоров является высокая чувствительность скорости распространения поверхностно-акустической волны к любым изменениям свойств поверхностного материала. Это объясняется тем, что чувствительность таких сенсоров растет пропорционально квадрату рабочей частоты прибора, а охватываемый диапазон рабочих частот изменяется от десятков мегагерц до нескольких гигагерц.

Необходимо отметить, что область применения ПАВ сенсоров достаточно широка и разнообразна. Эти приборы также нашли свое применение в качестве датчиков температуры и давления, а, кроме того, дают возможность проводить исследование свойств различных полимерных пленок.


Литературный обзор

Основные принципы конструирования ПАВ сенсоров

В своей основной форме химический микросенсор представляет собой по меньшей мере два элемента: миниатюрная подложка и химически селективное покрытие (10).

Подложка имеет контакт с покрытием и обеспечивает возникновение электрического сигнала, чьи характеристики отражают состояние покрытия.

Покрытие имеет контакт со средой, содержащей химическое вещество, которое должно быть обнаружено. Различия в свойствах покрытия, посредством которых происходят те или иные химические взаимодействия, обеспечивают перенос вещества или энергии через подложку (10).

Возникновение акустической волны достигается использованием ПАВ покрытия, линии задержки и колебательного контура.

При адсорбции чувствительным покрытием определяемых веществ происходит изменение характеристик поверхностно-акустической волны, таких как фазовая скорость, амплитуда и частота. Происходит это вследствие изменения упругих свойств чувствительного слоя и его электропроводности (1). По этим изменениям можно судить о концентрации примеси в среде.

Разработка сенсора на поверхностно-акустических волнах

ПАВ микросенсор представляет собой тонкую пластинку из отполированного пьезоэлектрического материала (например, кварца, ниобата лития, танталата лития), на которую нанесены две системы встречно-штырьевых преобразователей (ВШП), одна из которых работает в качестве передающего преобразователя, а вторая является принимающим преобразователем (2). Края на обоих концах пластинки искажаются или нагружаются абсорбционной резиной для подавления отражения в направлении распространения первичной волны. Если на одну из систем ВШП подается высокочастотное напряжение, то на поверхности пластинки за счет обратного пьезоэффекта генерируется поверхностно-акустическая волна. Эта волна затем распространяется вдоль поверхности пластинки до тех пор, пока не попадет на другую систему ВШП, где она преобразуется обратно в высокочастотное напряжение. Время задержки Разработка сенсора на поверхностно-акустических волнах между входным и выходным электрическими сигналами определяется по формуле:

Разработка сенсора на поверхностно-акустических волнах,

где l - среднее расстояние между системами ВШП,

v - скорость распространения поверхностно-акустической волны.

Максимальное акустоэлектрическое взаимодействие систем ВШП имеет место при характеристической частоте Разработка сенсора на поверхностно-акустических волнах, определяемой следующим соотношением:

Разработка сенсора на поверхностно-акустических волнах,

где h - шаг ВШП (З).

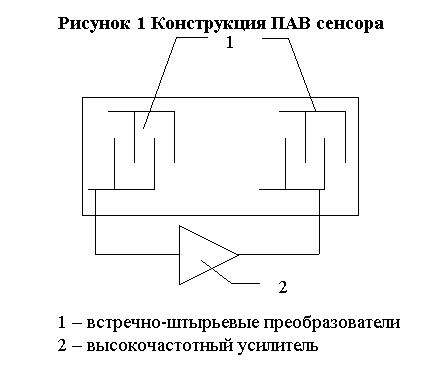

Соединение двух ВШП через высокочастотный усилитель (рис. 1) дает возможность данному устройству поддерживать колебательный процесс на резонансной частоте при условии выполнения следующих требований:

набег фаз в кольце получающегося таким образом колебательного контура составляет Разработка сенсора на поверхностно-акустических волнах, где n - целое число;

потери в линии задержки компенсируются усилителем (2).

Область распространения ПАВ между системами ВШП используется в сенсорных устройствах в качестве чувствительной области. Любое изменение физических параметров среды (температуры, давления) оказывает влияние на рабочую частоту ПАВ прибора. Это явление используется в данном типе датчиков в качестве сенсорного эффекта. В случае применении ПАВ приборов в качестве химических газовых сенсоров на область распространения поверхностно-акустической волны наносится чувствительное покрытие, обладающее свойством селективно взаимодействовать с определяемым веществом. Нанесение покрытия отражается в значительном ослаблении поверхностной волны и соответствующем уменьшении резонансной частоты прибора. Было показано (2) что изменение резонансной частоты, обусловленное наличием покрытия на поверхности распространения поверхностно-акустической волны, описывается следующим соотношением:

Разработка сенсора на поверхностно-акустических волнах,

где Разработка сенсора на поверхностно-акустических волнах - сдвиг резонансной частоты за счет изменения чувствительным покрытием скорости поверхностно-акустической волны,

Разработка сенсора на поверхностно-акустических волнах и Разработка сенсора на поверхностно-акустических волнах характеристики пьезоэлектрического материала,

Разработка сенсора на поверхностно-акустических волнах - начальная резонансная частота,

h - толщина чувствительного покрытия,

Разработка сенсора на поверхностно-акустических волнах - его плотность.

Не трудно заметить, что произведение Разработка сенсора на поверхностно-акустических волнах - представляет собой массу покрытия на единицу площади. Таким образом, изменение частоты поверхностно-акустической волны зависит в первую очередь от двух факторов - массы единицы площади пленки и механических свойств пьезоэлектрической подложки. Применение слишком толстых пленок отражается в чрезмерном ослаблении скорости поверхностно-акустической волны и последующем затухании колебаний. Было установлено, что наиболее приемлемой является толщина пленки, составляющая »1% от длины волны. В этом случае способность покрытия адсорбировать определяемые вещества достаточно велика, чтобы обеспечить хорошую чувствительность. С другой стороны такая толщина покрытия не приводит к затуханию колебаний.

В результате адсорбции газов чувствительным покрытием изменяются свойства среды распространения поверхностно-акустической волны, а, следовательно, и ее характеристики.

В общем случае, для определения концентрации газов можно измерять изменение амплитуды, скорости или частоты поверхностно-акустической волны. Наиболее простым, надежным, а самое главное точным методом является измерение сдвига частоты. То есть в качестве сенсорного эффекта в данном типе датчиков используется различие рабочих частот поверхностно-акустической волны прибора в различных средах.


Некоторые задачи, решаемые ПАВ сенсорами

В работе (6) авторами решена задача классификации ароматов и определения степени свежести пищевых продуктов по запаху с использованием аналитической микросхемы, работающей на принципе измерения скорости поверхностно-акустической волны. Описывается микросистема для исследования запахов и ароматов, основанная на использовании набора пьезоэлектрических резонаторов с покрытиями, селективно сорбирующими пары определяемых соединений из атмосферы. Полученный прибор состоит из восьми резонаторов, колеблющихся с разной частотой в интервале от 380 до 433 МГц и имеющих разные чувствительные покрытия.

Также было исследовано (7) воздействие линейных и разветвленных углеводородов на ПАВ сенсоры с чувствительными покрытиями на основе пленок фторированных полиамидов. В ходе исследования было выявлено, что такие ПАВ сенсоры могут быть использованы для обнаружения линейных и разветвленных углеводородов, так как линейные углеводороды, проникая в пленку, дают изменение массы пленки на два порядка большее, чем соответствующие им разветвленные изомеры, что приводит к изменению частоты.

В работе (8) найден способ и приведена конструкция устройства для обнаружения душистых веществ в воздухе. Устройство представляет собой систему, которая состоит из набора полупроводниковых и ПАВ сенсоров. В статье даны результаты сравнения двух сортов кофе и двух видов духов. Также был проведен анализ составляющих запахов оливкового масла, столового вина, наркотиков (морфин, кокаин и др.), различных взрывчатых веществ, пищевых корковых пробок, тела человека и запаха животных.

В работе (13) рассматривались поверхностно-акустические устройства, покрытого тонким слоем хемоселективного материала. Такие устройства являются высокочувствительными химическими сенсорами для обнаружения и мониторинга паров и газов. Также в данной работе дана оценка ПАВ устройств с различными материалами, использующимися в качестве покрытия и устройств, покрытых различными способами. В процессах описанных в работе исследований применялся новый способ лазерного выбивания с использованием матрицы и пульсирующего лазера. На чувствительную область ПАВ сенсора кроме всего прочего наносился пасcивирующий слой углерода. В работе определены и представлены электрические характеристики и различные параметры устройств для обнаружения различных газов.

В работе (11) представлен сенсор для обнаружения по месту и измерения низких концентраций газообразной ртути. Принцип действия сенсора основан на использовании генератора колебаний ПАВ и двойной линии задержки с золотым покрытием. Газообразная ртуть избирательно реагирует с золотой пленкой, образуя амальгаму. В результате увеличивается масса пленки, которая вызывает уменьшение частоты колебаний. Измерение концентрации газа производится различием отклика сенсора при комнатной температуре и температуре, при которой достигается динамическое равновесие реакция амальгамирования и десорбции. Значение величины равновесия достаточно сильно зависит от концентрации газа. Таким образом, частота генератора колебаний в линии задержки может служить чувствительной мерой концентрации газообразной ртути.

В работе также представлен график зависимости отклика сенсора от концентрации газообразной ртути в диапазоне 10-9. Также проанализированы такие особенности отклика сенсора как форма отклика, величина отклика, время отклика и линейность при 25 0С и 200 0С.

В работе (15) рассмотрен ПАВ сенсор в качестве гравиметрического сенсора. В этой работе изучалась адсорбция и десорбция хлорбензола, о-дихлорбензола и хлороформа в поли(n-бутилметакрилате) (ПБМА) при помощи ПАВ сенсора и с помощью методов гравиметрического анализа (ГМА) с использованием полимерных пленок. Процессы сорбции анализировались с помощью модели Фикиана и были получены коэффициенты наилучшего разделения и диффузии. Экспериментальные данные хорошо соответствовали модели. Коэффициенты разделения, полученные из отклика ПАВ, не зависели от толщины покрытия и были в 2 – 3 раза выше, чем коэффициенты разделения, полученные из отклика гравиметрического сенсора. В противоположность этому, коэффициенты диффузии увеличивались линейно в зависимости от толщины покрытия в диапазоне частот 70-560 кГц. При минимальной толщине покрытия ПАВ коэффициенты были сравнимы с относительными ГМА коэффициентами. Данное исследование еще раз подтверждает правоту того, что отклик ПАВ химических сенсоров выше, чем ожидаемый только от изменения массы. Вязко-эластичный эффект также более ярко выражен, чем гравиметрический. Более того, подобие диффузионных коэффициентов, полученных при более толстом слое полимера, говорит о том, что скорости изменения вязко-эластичных компонентов ПАВ и гравиметрического элемента подобны. Авторами работы был сделан вывод, что оба явления имеют в своей основе один и тот же процесс: адсорбцию анализируемого вещества в полимер. И с этой точки зрения, по мнению авторов работы, покрытый полимером ПАВ сенсор может считаться частным случаем гравиметрического сенсора.

В работе (14) представлен сенсор на ПАВ с двойной линией задержки с напыленной пленкой WO3:Ru в качестве чувствительного элемента. В результате окисления оксида азота (NO) полупроводниковой пленки оксида металла уменьшается концентрация носителей в пленке и, следовательно, ее проводимость. Это уменьшение проводимости пленки является причиной увеличения скорости ПАВ. Таким образом, в приборе, который представляет собой колебательный контур с двойной линией задержки, частота чувствительного канала является мерой чувствительности концентрации NO. В работе также представлены отклики данного сенсора на концентрации NO (10-9 – 10-6) в воздухе, то есть среди газов более высоких концентраций. Также в работе проанализированы зависимости отклика сенсора от времени отклика, времени восстановления, минимального уровня концентрации, уровня насыщения и линейность отклика. Кроме того, приводятся рисунки и возможности улучшения показателей сенсора в будущем.

В работе (13) представлен ПАВ сенсор для измерения относительной влажности и концентрации углекислого газа при комнатной температуре. Он представляет собой две 97 МГц линии задержки ПАВ, покрытые тонкими полимерными пленками. Одна линия задержки служит для измерения концентрации, вторая – для измерения относительной влажности. В работе также представлены кривые зависимости отклика сенсора от определяемых параметров.

В работе (20) использовался датчик, содержащий 2 независимые идентичные линии задержки с исследуемыми покрытиями. Каждая линия задержки соединена с частотомером и через специальную плату интерфейса с персональной ЭВМ «Нейрон». Математическое обеспечение позволяло в режиме реального времени считывать показания частотомеров 1 раз в секунду и накапливать результаты измерений в буфере ЭВМ для последующей обработки.

Как видно из работ зарубежных и отечественных разработчиков ПАВ сенсоров, при проведении исследований необходима обработка больших объемов данных. Поэтому возникает необходимость повысить степень автоматизации экспериментальной установки. Для чего считается целесообразным сопряжение измерительных приборов, необходимых для проведения эксперимента с ЭВМ. Данная задача успешно решается зарубежными разработчиками, в то время как среди научных разработок отечественных ученых такая задача была решена только в работе (20). В этой работе использовалась достаточно маломощная ЭВМ «Нейрон», которая при современных требованиях к быстроте и качеству обработки информации не может справиться со своей задачей. Для успешного проведения исследований необходимо повысить степень автоматизации установки, путем сопряжения ее с ЭВМ более высокого уровня.

Цель работы – разработать схему, программу, обслуживающую интерфейсное устройство сопряжения и произвести подключение измерительной установки к ЭВМ.

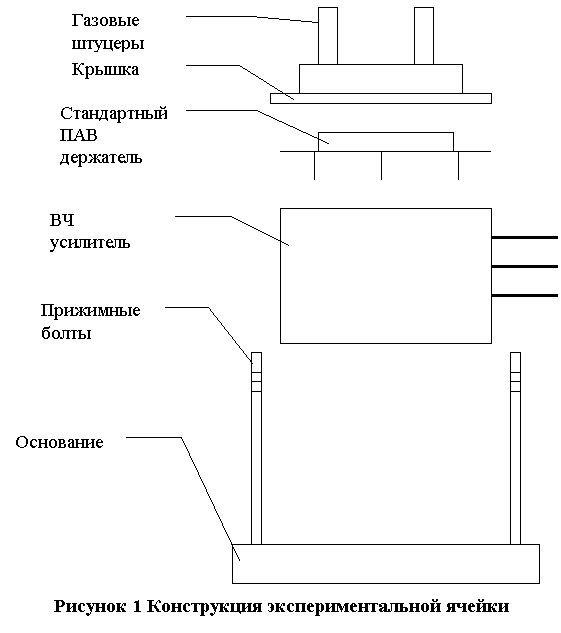

Конструкция экспериментальной ячейки

В качестве чувствительных элементов на поверхностно-акустических волнах использовались линии задержки ПАВ, выполненные на АТ-срезе монокристаллического кварца таким образом, что частота генерируемой поверхностно-акустической волны составляла 170 МГц. Для выполнения поставленных в данной работе задач была изготовлена экспериментальная ячейка следующей конструкции. На основание, представляющее собой пластину 100*100*10 мм из нержавеющей стали, устанавливался высокочастотный усилитель. Усилитель был помещен в металлический корпус 25х25х10 мм и его параметры были специально подобраны для использовавшихся в ходе исследований ПАВ преобразователей. В верхней грани корпуса усилителя имелись контактные отверстия, в которые вставлялись ножки стандартного ПАВ держателя. В качестве крышки ПАВ преобразователя, для исключения влияния внешних воздействий на частоту ПАВ, использовалась нержавеющая пластина 40х40х4 мм, в которой было вырезано отверстие необходимой геометрии и размеров. На верхнюю грань этой пластины напротив отверстия была приварена еще одна пластинка таким образом, что в первой пластине образовалась полость. В данную полость помещался ПАВ преобразователь. Для создания вакуумного уплотнения крышка прижималась к усилительной коробке при помощи болтов диаметром 5мм через прокладку из силиконовой резины. В верхнюю часть пластины над ПАВ преобразователем были вварены два штуцера из нержавеющих трубок 3-х миллиметрового диаметра для введения в ячейку требуемых газовых потоков, а также откачки ее на вакуум. Для исключения попадания пыли и частиц грязи на поверхность распространения поверхностно-акустической волны, в штуцеры были введены специальные фильтры, используемые в качестве вкладышей во входных штуцерах газовых редукторов. При проведении экспериментов штуцеры ячейки соединялись с соответствующими выводами универсального газового стенда.


Разработка сенсора на поверхностно-акустических волнах
Описание приборов и материалов

Для измерения частоты ПАВ в работе использовался частотомер электронно-счетный Ч3-54, характеристики которого представлены ниже:

Разработка сенсора на поверхностно-акустических волнах

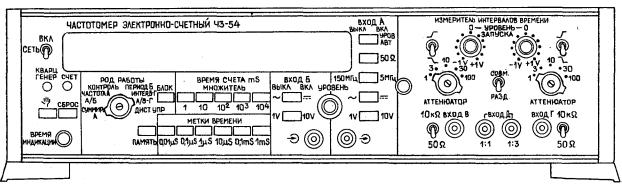

Рисунок 3 Внешний вид частотомера Ч3-54

Назначение:

Частотомер электронно-счетный 43-54 предназначен для:

измерения частоты синусоидальных и частоты следования импульсных сигналов;

измерения периода синусоидальных и периода следования импульсных сигналов;

измерения длительности импульсов и интервалов времени;

измерения отношения частот электрических сигналов;

суммирования электрических сигналов;

деления частоты электрических сигналов;

выдачи напряжений опорных частот;

работы со сменными блоками.

Прибор по условиям эксплуатации предназначен для работы в условиях:

температура окружающей среды от 243 до 323 К (от минус 30 до +50°С);

повышенная влажность до 98% при температуре до 308 К (+35°С).

Прибор питается от сети переменного тока напряже­нием (220 ± 22) В частотой (50±0,5) Гц; (220±11) В или (115±6) В частотой (400-12+25 ) Гц.

В приборе предусмотрена возможность работы со сменными блоками и другими приборами.

Применение сменных блоков и других приборов позволяет производить измерение частоты в широком диапазоне и значительно расширяет возможности прибора.

При работе со сменным блоком усилителем широкополосным ЯЗЧ-31/1 прибор измеряет частоту синусоидальных сигналов в диапазоне от 0.1 до 60 МГц при уровне входного сигнала от 1 мВ до 10 В.

При работе со сменным блоком преобразователем частоты ЯЗЧ-41 прибор измеряет частоту синусоидальных сигналов в диапазоне от 0,1 до 1 ГГц при уровне входного сигнала от 0.05 до 1 В.

При работе со сменным блоком преобразователем частот ты ЯЗЧ-42 прибор измеряет частоту синусоидальных сигналов в диапазоне от 1 до 5 ГГц при уровне входного сигнала от 0.2 до 10 мВт.

При работе со сменным блоком преобразователем частоты ЯЗЧ-43 прибор измеряет частоту синусоидальных сигналов в диапазоне от 4 до 12 ГГц при уровне входного сигнала от 0.2 до 5 мВт.

При работе со сменным блоком преобразователем частоты автоматическим ЯЗЧ-72 прибор измеряет частоту синусоидальных сигналов от 0.3 до 7 ГГц при уровне входного сигнала от 0.2 до 5 мВт.

При работе со сменным блоком преобразователем частоты автоматическим ЯЗЧ-72 или преобразователем частоты ЯЗЧ-42 и преобразователем частоты Ч5-13 измеряется частота синусоидальных сигналов в диапазоне от 10 до 78.33 ГГц при уровне входного сигнала от 0,1 до 5 мВт (10 – 37.5) ГГц, от 0.5 до 5 мВт (37.5 - 70) ГГц и от 1 до 5 мВт (70 – 78.33) ГГц.

При работе со сменным блоком преобразователем частоты ЯЗЧ-87 прибор измеряет частоту синусоидальных сигналов и несущую частоту импульсно-модулированных сигналов от 0.07 до 12 ГГц при уровне входного сигнала от 0.1 до 5 мВт.

При работе со сменным блоком преобразователем частоты ЯЗЧ-88 прибор измеряет частоту синусоидальных сигналов и несущую частоту импульсно-модулированных сигналов от 8 до 18 ГГц при уровне входного сигнала от 0.4 мВт до 5 мВт.

Прибор может применяться для настройки, испытаний и калибровки различного рода приемо-передающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.

Технические данные

Прибор измеряет:

по ВХОДУ А частоту синусоидальных сигналов:

в диапазоне от 0.1 Гц до 420 МГц при напряжении входного сигнала от 0.1 до 100 В эфф.;

в диапазоне от 120 до 150 МГц при напряжении входного сигнала от 0.2 до 3 В эфф.;

по ВХОДУ Д частоту синусоидальных сигналов в диапазоне от 50 до 300 МГц при напряжении входного сигнала 0.2 до 3 В эфф.;

по ВХОДУ А частоту следования импульсных сигналов любой полярности, имеющих не более двух экстремальных значений за период, в диапазоне от 0.1 Гц до 120 МГц при напряжении входного сигнала от 0,3 до 100 В.

Относительная погрешность измерения частоты синусоидальных и импульсных сигналов df в пределах значений, рассчитанных по формуле:

Разработка сенсора на поверхностно-акустических волнах

где d0 - относительная погрешность по частоте внутреннего кварцевого, генератора или внешнего источника, используемого вместо внутреннего генератора;

fизм – измеряемая частота, Гц;

tcч – время счета, с.

Номинальное значение частоты кварцевого генератора - 5 МГц. Пределы корректировки частоты кварцевого генератора при выпуске прибора не менее ±5•10-7 относительно номинального значения частоты.

Действительное значение частоты кварцевого генератора при выпуске прибора установлено с погрешностью в пределах ±2•10-8 относительно номинального значения частоты после времени установления рабочего режима.

Максимальная относительная погрешность по частоте кварцевого генератора после времени установления рабочего режима не должна быть более:

± 1.5×10-7 в течение 1 месяца;

±2.5×10-7 в течение 6 месяцев;

±5×10-7 в течение 12 месяцев,

Время 1, 6 и 12 месяцев отсчитывается с момента установки действительного значения частоты с погрешностью в пределах ±2×10-8.

Относительное изменение среднего значения частоты выходного сигнала кварцевого генератора за 1 сутки в пределах:

после времени установления рабочего режима ±2×10-8;

после 24 часов непрерывной работы ± 1×10-8;

после 72 часов непрерывной работы ±5×10-8.

Среднеквадратическая относительная случайная вариация частоты кварцевого генератора при окружающей температуре, поддерживаемой с точностью ±1°С, после времени установления рабочего режима не должна быть более:

±1×10-10 за 1 с;

±1×10-10 зa 10 с;

±3×10-9 за 1 ч.

Температурный коэффициент частоты кварцевого генератора в пределах:

±1×10-9 на 1°С (для приборов с приемкой представителя заказчика);

±3×10-9 на 1°С (для остальных потребителей).

Прибор измеряет по ВХОДУ Б единичный и усредненный (коэффициент усреднения равен 10, 102, 103 и 104) период сигналов синусоидальной, и импульсной формы любой полярности при длительности импульсов не менее 0.1 мкс в диапазоне частот от 0 до 1 МГц. Напряжение входного сигнала:

от 0.1 до 100 В эфф. для сигнала синусоидальной формы;

от 0.3 до 100 В для сигнала импульсной формы.

Относительная погрешность измерения периода dт синусоидальных сигналов должна быть в пределах значений, рассчитанных по формуле:

Разработка сенсора на поверхностно-акустических волнах

где d0 - относительная погрешность по частоте внутреннего кварцевого, генератора или внешнего источника, используемого вместо внутреннего генератора;

n - число усредняемых периодов (множитель периода);

Ттакт - период частоты заполнения (метки времени);

Тизм - измеряемый период;

dз - относительная погрешность уровня запуска, определяемая по формуле:

Разработка сенсора на поверхностно-акустических волнах

где Uш - амплитуда шумового сигнала, В;

Uc - амплитуда входного сигнала, В.

Значения относительной погрешности dз в зависимости от соотношения Разработка сенсора на поверхностно-акустических волнахприведены ниже


Разработка сенсора на поверхностно-акустических волнах, дБ
20 40 60
3×10-2 3×10-3 3×10-4

Относительная погрешность измерения периода импульсных сигналов при длительности фронтов импульсов не более половины периода сигнала заполнения - в пределах значении, определяемых по формуле:

Разработка сенсора на поверхностно-акустических волнах

Прибор измеряет отношение частот электрических сигналов.

Диапазон высшей из сравниваемых частот (ВХОД А) от 10 Гц до 150 МГц. Диапазон низшей из сравниваемых частот (ВХОД Б) от 0 до 1 МГц.

Напряжение и форма входных сигналов соответствуют приведенным в пп. 1 и 8.

Относительная погрешность измерения отношения частот Разработка сенсора на поверхностно-акустических волнах - в пределах значении, определяемых по формуле:

Разработка сенсора на поверхностно-акустических волнах

для сигнала низшей (f2) из сравниваемых частот синусоидальной формы или импульсного сигнала при длительности фронтов более половины периода высшей (f1) из сравниваемых частот и в пределах значений, определяемых по формуле:

Разработка сенсора на поверхностно-акустических волнах

для импульсного сигнала низшей из сравниваемых частот с длительностью фронтов не более половины периода высшей из сравниваемых частот.

Прибор производит по ВХОДУ А счет числа (суммирование) электрических колебаний в диапазоне частот от 0 до 150 МГц за время, устанавливаемое вручную.

Напряжение и форма входного сигнала соответствуют п. 1.

Прибор измеряет по ВХОДАМ В и Г интервал времени в диапазоне от 0.1 мкс до 105 с при внутренних частотах заполнения 103, 104, 105, 106, 107 и 108 Гц, частота внешнего сигнала заполнения от 0 до 150 МГц.

Напряжение входного сигнала импульсной формы соответствует приведенному в п. 8.

Относительная погрешность измерения интервалов времени при длительности фронтов измеряемых импульсов не более половины периода сигнала заполнения не должна превышать значения, определяемого по формуле:

Разработка сенсора на поверхностно-акустических волнах

где d0 - относительная погрешность частоты кварцевого генератора или внешнего источника, используемого вместо внутреннего кварцевого генератора;

tизм - измеряемый интервал, мс;

и при длительности фронтов более половины сигнала заполнения не должна превышать значения, определяемого по формуле:

Разработка сенсора на поверхностно-акустических волнах

где tф1, tф2 - длительность фронтов импульсов, определяющих начало и конец счета, мс.

Входное сопротивление и входная емкость прибора по ВХОДАМ А и Б не менее 1 МОм и не более 70 пФ.

При нажатой кнопке «50 W» входное сопротивление прибора по ВХОДУ А - 50 Ом.

Прибор измеряет в режиме КОНТРОЛЬ собственные опорные частоты 1, 10, 100 кГц, 1, 10, 100 МГц с целью проверки работоспособности прибора.

Прибор обеспечивает непосредственный отсчет результатов измерения в цифровой форме с индикацией единиц измерения (MHz, KHz, mS, mS), переполнения (П), децимальной точки. В режиме ПАМЯТЬ прибор обеспечивает хранение результата измерения на время цикла измерения.

Время счета прибора при измерении частоты по ВХОДУ А 10-3, 10-2, 10-1, 1 и 10 с. При измерении частоты по ВХОДУ Д время счета удваивается.

При автоматическом пуске прибор обеспечивает возможность плавной установки времени индикации результатов измерения от 0.1 до 5 с; с допустимым отклонением +50% от указанных величин; при ручном и внешнем пуске время индикации неограниченное.

Прибор делит по ВХОДУ Б частоту входного сигнала в диапазоне от 0 до 1 МГц с коэффициентом деления 1, 10, 102, 103 и 104.

Напряжение и форма входного сигнала соответствуют приведенным в п. 8.

Форма выходного сигнала - положительный импульс длительностью не менее 0.1 мкс, амплитудой не менее 2 В на нагрузке 10 кОм.

Прибор выдает сигналы опорных частот: 0.1; 1, 10, 100 Гц, 1, 10, 100 кГц, 1 и 10 МГц, имеющие форму положительных импульсов со скважностью не более 5 и амплитудой не менее 2 В на нагрузке 10 кОм; 5 и 50 МГц напряжением; не менее 0.5 В на нагрузке 1 кОм на конце кабеля соединительного (4.850.597-21). Форма сигнала - близкая к синусоидальной.

Прибор работает от внешнего источника опорной частоты 5 МГц ±100 Гц напряжением от 0.5 до 3 В на нагрузке 100 Ом вместо внутреннего кварцевого генератора.

Прибор выдает на регистрирующее устройство информацию о значении измеряемой величины в потенциальном виде в параллельном двоично-десятичном коде 8-4-2-1 с уровнями напряжений на нагрузке 10 кОм;

от +2,4 до +4,5 В - логическ. «1»;

от 0 до +0,5 - логическ. «0».

Прибор принимает внешний сигнал запрета работы напряжением от 0 до +0.4 В.

После окончания счета прибор выдает командный сигнал для запуска регистрирующего устройства - положительный перепад напряжением с уровнями логического «0» от 0 до +0.5 В, логической «1» от +2.4 до +4.5 В на нагрузке10 кОм.

Прибор имеет автоматический, ручной и внешний сброс-пуск. Внешний сброс-пуск осуществляется импульсом положительной полярности, амплитудой от +2.4 до +4.5 В, на нагрузке 10 кОм, длительностью не менее 10 мкс при крутизне фронта не менее 0.5 В/мкс.

Прибор обеспечивает возможность дистанционного управления переключателями: РОД РАБОТЫ, ВРЕМЯ СЧЕТА-МНОЖИТЕЛЬ, МЕТКИ ВРЕМЕНИ, «50 W», «1V/10V», БЛОК, «150 MHz;/5 MHz», а также уровнями срабатывания усилителей по ВХОДУ А и ВХОДУ Б.

Прибор обеспечивает свои технические характеристики после времени установления рабочего режима, равного 2 ч. Время готовности прибора без гарантированной погрешности частоты внутреннего кварцевого генератора или работе с внешним источником опорной частоты - не более 1 мин; при работе прибора в интервале температур от 263 до 243 К (от минус 10 до минус 30°С) - не более 10 мин.

Питание прибора осуществляется от сети переменного тока напряжением (220±22) В частотой (50±0.5) Гц, (220±11) или (115 ± 6) В частотой (400-12+28) Гц. Допустимое содержание гармоник до 5%.

В приборе обеспечена возможность автоматического подключения цепи питания кварцевого генератора к внешнему источнику постоянного напряжения +(27±3) В с потребляемым током не более 0.37 А.

Мощность, потребляемая прибором от сети при финальном напряжении, не превышает 100 ВА.

Прибор сохраняет свои технические характеристики в течение 16 ч непрерывной работы.

Нормальные условия эксплуатации:

температура окружающей среды - (293±5)К (20±5) 0С;

относительная влажность воздуха - (65±15)%;

атмосферное давление - (100±4) кПа (750±30) мм рт. ст.

Рабочие условия эксплуатации:

температура окружающей среды - от 243 до 323 К (от минус 30 до плюс 50°С);

повышенная влажность - до 98% при температуре до 308K (+35°C);

атмосферное давление - (100±4) кПа (750±30) мм рт. ст.

Предельные условия:

температура окружающей среды - от. 223 до 338 К (от минус 50 до +65°С);

пониженное атмосферное давление – 61.33 кПа (460 мм рт. ст.). После пребывания в предельных условиях время выдержки прибора в нормальных условиях не менее 2 часов.

Габаритные размеры прибора 490х136х480 мм. Масса прибора (без упаковки) не более 16 кг.

Наработка на отказ прибора - не менее 3000 ч

Средний срок службы прибора - не менее 10 лет. Средний ресурс - не менее 10000 часов.


Сопряжение частотомера с ЭВМ

Особенности задачи

Одной из задач данной диссертации является повышение автоматизации установки, то есть сопряжение ее ЭВМ.

Задачей сопряжения было получение и обработка выходного сигнала частотомера на терминале ЭВМ. Так как частотомер не имел интерфейса для непосредственного сопряжения его с ЭВМ, встала необходимость преобразования выходного сигнала, представленного в параллельном двоично-десятичном коде 8-4-2-1 в последовательный код, приемлемый для интерфейса RS-232C ЭВМ.

Выбор в пользу применения интерфейса RS-232C обусловлен наличием следующих факторов:

относительная удаленность объекта обмена информацией (внешнего устройства) от компьютера (стандартом оговорена длина кабеля до 15 м при наличии общего контура заземления, однако во многих практических случаях она может быть существенно увеличена, хотя и с некоторым снижением рабочих скоростей);

сравнительно (по отношению к параллельным методам и локальным вычислительным сетям) невысокая скорость обмена данными (максимально возможная скорость передачи данных стандартного последовательного порта компьютера составляет 115200 бит/сек, что ограничивает скорость обмена величиной около 10 Кбайт/сек);

применение стандартного интерфейса для подключения к компьютеру без его вскрытия.

Далее приведена информация, пользуясь которой разработчик сможет осуществить сопряжение проектируемого устройства с компьютером при помощи интерфейса RS-232C

Интерфейс RS-232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS-232C по сравнению с другими интерфейсами являются возможность передачи на большие расстояния и гораздо более простой соединительный кабель. В то же время работать с ним несколько сложнее. Данные в RS-232C передаются в последовательном коде побайтно. Каждый байт обрамляется стартовым и стоповыми битами. Данные могут передаваться как в одну, так и в другую сторону (дуплексный режим).

Компьютер имеет 25-контактный (DB25P) или 9-контактный (DB9P) разъем для подключения RS-232C. Назначение контактов разъема приведено в таблице 1.

Цепь Контакт (25-контактный разъем) Контакт (9-контактный разъем) I/O
FG 1 ' -
-TxD 2 3 0
-RxD 3 2 I
RTS 4 7 0
CTS 5 8 I
DSR 6 6 I
SG 7 5 -
DCD 8 1 I
DTR 20 4 0
RI 22 9 I

Таблица

Подобные работы:

Актуально:
