Релейная защита и автоматика трансформаторов

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ИНСТИТУТ

(технический университет)

Кафедра 309

Реферат на тему:

«Релейная защита и автоматика трансформаторов»

Выполнил:

Студент группы 02-509

Лешков А.М.

Принял:

Профессор кафедры 309

Бочаров В.В.

Москва 2002

ОГЛАВЛЕНИЕ

Общие сведения о релейной защите………………………………………………..3

Повреждения и ненормальные режимы работы трансформаторов………………4

Виды и назначение автоматических устройств трансформатора…………………4

Токовые защиты трансформаторов…………………………………………………5

Газовая защита трансформатора……………………………………………………8

Продольная дифференциальная токовая защита трансформатора……………….9

Отключение трансформаторов от устройств релейной защиты при отсутствии выключателя на стороне высшего напряжения…………………………………..15

Схема защиты трансформатора на переменном оперативном токе……………..17

Особенности АПВ трансформаторов……………………………………………...19

Автоматическое включение резервного источника питания при отключении трансформатора……………………………………………………………………..19

Автоматическое регулирование коэффициента трансформации (АРКТ)………22

Список литературы…………………………………………………………………24

ОБЩИЕ СВЕДЕНИЯ О РЕЛЕЙНОЙ ЗАЩИТЕ

Все электроустановки оборудуются устройствами релейной за­щиты, предназначенными для отключения защищаемого участка в цепи или 'элемента в случае его повреждения, если это поврежде­ние влечет за собой выход из строя элемента или электроустанов­ки в целом. Релейная защита срабатывает и тогда, когда возника­ют условия, угрожающие нарушением нормального режима работы электроустановки.

В релейной защите электроустановок защитные функции воз­ложены на реле, которые служат для подачи импульса на автома­тическое отключение элементов электроустановки или сигнала о нарушении нормального режима работы оборудования, участка электроустановки, линии и т. д.

Реле представляет собой аппарат, реагирующий на изменение какой-либо физической величины, например тока, напряжения, давления, температуры. Когда отклонение этой величины оказы­вается выше допустимого, реле срабатывает и его контакты, за­мыкаясь или размыкаясь, производят необходимые переключения с помощью подали или отключения напряжения в цепях управле­ния электроустановкой.

К релейной защите предъявляют следующие требования:

селективность (избирательность) — отключение только той ми­нимальной части или элемента установки, которая вызвала нару­шение режима;

чувствительность — быстрая реакция на определенные, заранее заданные отклонения от нормальных режимов, иногда самые не­значительные;

надежность — безотказная работа в случае отклонения от нор­мального режима; надежность защиты обеспечивается как пра­вильным выбором схемы и аппаратов, так и правильной эксплуа­тацией, предусматривающей периодические профилактические проверки и испытания.

Необходимая скорость срабатывания реле определяется проек­том в зависимости от характера технологического процесса. Иногда для сведения до минимума ущерба от возникших повреждений релейная защита должна обеспечивать полное отключение в течение сотых долей секунды.

По своему назначению реле разделяют на реле управления и реле защиты.

Реле управления обычно включают непосредственно в электри­ческие цепи и срабатывают они при отклонениях от технологического процесса или изменениях в работе механизмов. Реле защиты включают в электрические цепи через измерительные трансформа­торы и только иногда непосредственно. Они срабатывают при не­формальных или аварийных режимах работы установки. Реле характеризуется следующими показателями:

уставка — сила тока, напряжение или время, на которые отрегулировано данное реле для его срабатывания;

напряжение (или ток) срабатывания — наименьшее или на­ибольшее значение, при котором реле полностью срабатывает;

напряжение (или ток) отпускания — наибольшее значение, при котором реле отключается (возвращается в исходное положение); коэффициент возврата — отношение напряжения (или тока) отпускания к напряжению (или току) срабатывания.

По времени срабатывания различают реле мгновенного дейст­вия и с выдержкой времени.

ПОВРЕЖДЕНИЯ И НЕНОРМАЛЬНЫЕ РЕЖИМЫ РАБОТЫ ТРАНСФОРМАТОРОВ

К повреждениям трансформаторов относят:

междуфазные к.з. на выводах и в обмотках (последние возникают гораздо реже, чем первые);

однофазные к.з. (на землю и между витками обмотки, т. е. витковые замыкания);

«пожар стали» сердечника.

К ненормальным режимам относятся:

перегрузки, вызванные отключением, например, одного из параллельно работающих трансформаторов. Токи перегрузки относительно невелики, и поэтому до­пускается перегрузка в течение времени, определяемого кратностью тока перегрузки по отношению к номиналь­ному;

возникновение токов при внешних к. з., представляющих собой опасность в основном из-за их теплового действия на обмотки трансформатора, посколь­ку эти токи могут существенно превосходить номиналь­ные. Длительное прохождение тока внешнего к. з. мо­жет возникнуть при неотключившемся повреждении на отходящем от трансформатора присоединении;

недопустимое понижение уровня масла, вызываемое значительным понижением температуры я другими причинами.

Повреждения и ненормальные режимы работы предъявляют определенные требования к устройствам автоматического управления трансформаторами, рас­сматриваемые ниже.

ВИДЫ И НАЗНАЧЕНИЕ АВТОМАТИЧЕСКИХ УСТРОЙСТВ ТРАНСФОРМАТОРА

На трансформаторах устанавливаются следующие защиты:

защита от коротких замыканий, действующая на от­ключение поврежденного трансформатора и выполняе­мая без выдержки времени (для ограничения размеров повреждения, а также для предотвращения нарушения бесперебойной работы питающей энергосистемы). Для защиты мощных трансформаторов применяются продоль­ные дифференциальные токовые защиты, а для мало­мощных трансформаторов — токовые защиты со ступен­чатой характеристикой выдержки временя. Кроме того, при всех повреждениях внутри бака и понижениях уров­ня масла применяется газовая защита, работающая на неэлектрическом принципе;

защита, от токов внешних к. з., основное назначение которой заключается в предотвращении длительного прохождения токов к. з. в случае отказа выключателей или защит смежных элементов путем отключения транс­форматора. Кроме того, защита может работать в каче­стве основной (на трансформаторах малой модности, а также при к. з. на шинах, если отсутствует специаль­ная защита шин). Защиты от внешних к. з. обычно вы­полняются токовыми или (значительно реже) дистанци­онными — с выдержками времени;

защита от перегрузок, выполняемая с помощью одно­го максимального реле тока, поскольку перегрузка обычно является симметричным режимом. Поскольку перегрузка допустима в течение длительного промежут­ка времени (десятки минут при токе не больше 1,5I_т,ном), то защита от перегрузки при наличии дежур­ного персонала должна выполняться с действием на сигнал, а при отсутствии персонала — на разгрузку или на отключение трансформатора.

На трансформаторах предусматриваются следующие устройства автоматики:

автоматическое повторное включение, предназначен­ное для повторного включения трансформатора после его отключения максимальной токовой защитой. Требо­вания к АПВ (автоматическое повторное включение) и способы его осуществления аналогичны рассмотренным ранее устройствам АПВ линий. Основ­ная особенность заключается в запрещении действия АПВ трансформаторов при внутренних повреждениях, которые .отключаются дифференциальной или газовой защитой;

автоматическое включение резервного трансформато­ра, предназначенное для автоматического включения секционного выключателя при аварийном отключении одного из работающих трансформаторов или при потере питания одной из секций по другим причинам;

автоматическое отключение и включение одного из параллельно работающих трансформаторов, предназна­ченное для уменьшения суммарных потерь электроэнер­гии в трансформаторах;

автоматическое регулирование напряжения, предна­значенное для обеспечения необходимого качества элек­троэнергии у потребителей путем изменения коэффици­ента n трансформации понижающих трансформаторов подстанций, питающих распределительную сеть. Для изменения n под нагрузкой трансформаторы оборуду­ются устройствами РПН (регулятором переключения от­паек обмотки трансформатора под нагрузкой). Автома­тическое изменение n осуществляется специальным регу­лятором коэффициента трансформации (АРКТ), воздей­ствующим на РПН..

ТОКОВЫЕ ЗАЩИТЫ ТРАНСФОРМАТОРОВ

Трансформаторы малой мощности до 750 кВ*А при напряжении 10 кВ и до 3200 кВ*А при напряжении 35 кВ тупиковых подстанций, а также цеховые трансформато­ры обычно коммутируют выключателями нагрузки ВНП. Для защиты таких трансформаторов от внутренних к. з. допускается применение (рис. 1) предохранителей (например, типа ПК). Номинальный ток плавкой вставки I _вс,ном выбирается из тех же условий, что и для линий. Кроме того, необходимо учитывать возможность нежелательного срабатывания предохранителей при бросках тока намагничивания, вызванных включением трансфор­матора под напряжение. С учетом указанных условий I _вс,ном = (1,5…2,5)I_т,ном. Селективность защиты обеспе­чивается согласованием время-токовой характеристики предохранителя с характеристиками защит отходящих присоединений со стороны низшего напряжения транс­форматора.

Рис. 1. Защита трансформа­тора малой мощности с помощью предохранителей.

Для упрощения и удешевления подстанций систем электро­снабжения, подключаемых ответвлением к линии электропередачи, применяются открытые плавкие вставки (ОП), а также управ­ляемые предохранители.

Недостатками защит трансформаторов, выполненных с помощью плавких вставок, являются:

нестабильность их защит­ных характеристик, которая может привести к недопусти­мому увеличению времени отключения трансформатора при некоторых видах внут­ренних повреждений;

трудность согласования с защитами смежных участ­ков.

Токовая защита транс­форматоров выполняется с использованием вторичных максимальных реле тока (прямого или косвенного действия). При этом следует иметь в виду, что трансфор­маторы малой мощности представляют для токов к. з. относительно большое сосре­доточенное сопротивление. Поэтому защитоспособность первой ступени (отсечки без выдержки времени) получается удовлетворительной. Учитывая это, защиту обычно выполняют двухступенчатой. Первой ступенью защиты является токовая отсечка, ток срабатывания которой вы­бирается большим максимального тока при к. з. за транс­форматором. Чувствительность первой ступени считается удовлетворительной, если k_ч = 2 при к. з. на стороне высшего напряжения трансформатора. Вторая ступень представляет собой максимальную токовую защиту, вы­держка времени которой согласована с выдержками вре­мени защит отходящих присоединений. Чувствительность максимальной токовой защиты проверяется по току при к, з. на стороне низшего напряжения. Работа токовой за­щиты как резервной проверяется при к. з. в конце элементов, присоединенных к шинам низшего напряжения (при этом желательно иметь k_ч >= 1.2).

При параллельной работе двух трансформаторов сле­дует иметь в виду, что в случае к. з. на низшей стороне максимальные токовые защиты (вторые ступени) транс­форматоров могут отключить оба трансформатора. Если имеется секционный выключатель, то этот недостаток устраняется тем, что установленная на нем защита име­ет меньшую выдержку времени.

Для повышения чувствительности максимальная то­ковая защита дополняется пуском от реле напряжения обратной последовательности (при несимметричных к. з.) и от реле минимального напряжения (при симметричных к. з.) (рис. 2).

При несимметричном к. з. на выходе фильтра ФНОП появляется напряжение, пропорциональное напряжению обратной последовательности, максимальное реле напря­жения 2РН срабатывает и обусловливает срабатывание минимального реле напряжения 3РН. Если при этом для реле 1РТ I_p > I_c,p, то защита срабатывает. При сим­метричном к. з. срабатывает ЗРН и реле тока 1РТ.

Ток срабатывания защиты при этом выбирается по условию отстройки от номинального тока, а не от тока самозапуска электродвигателей, питаемых от защищае­мого трансформатора, что и обусловливает повышение чувствительности защиты.

Рис. 2. Защита трансфор­матора от внешних к. з. и перегрузок.

Напряжение срабатывания 2РН отстраивается от на­пряжения небаланса U_{нб, раб} на выходе фильтра ФНОП в рабочем режиме:

где k_отс и k_в — коэффициенты отстройки и возврата реле; U_ном и K_U — номинальное напряжение и коэффициент трансформации трасформатора напряжения ТН.

Напряжение срабатывания ЗРН отстраивается от минимального значения напряжения в месте установки ТН с учетом самозапуска электродвигателей

(1)

Коэффициент чувствительности защиты по напряже­нию должен быть не ниже k_ч = 1,2¸1,3, причем k_ч, при симметричном к. з. можно определять не по напряже­нию срабатывания минимального реле ЗРН, а по на­пряжению его возврата, так как симметричное к. з. в начальный момент времени является несимметричным, а следовательно, ЗРН срабатывает в результате сраба­тывания 2РН. Такое взаимодействие реле повышает чувствительность защиты по напряжению при симмет­ричных к. з.

Если трансформатор с высшим напряжением 110 кВ имеет глухозаземлённую нейтраль, то при однофазном к. з. в сети 110 кВ через нейтраль трансформатора будут проходить токи нулевой последовательности, для отклю­чения которых на трансформаторе устанавливается спе­циальная токовая защита нулевой последовательности. Измерительный орган защиты, которая устанавливается только при наличии питания со стороны НН или СН, со­стоит из одного реле тока 2РТ (рис. 2), подключен­ного к ТТ, установленному в цепи заземления нейтрали трансформатора. Ток срабатывания защиты выбирается из условия надежной отстройки от тока небаланса в за­земляющей цепи при внешних междуфазных к. з. и со­гласуется с токами срабатывания защит от однофазных к. з., установленных на линиях, примыкающих к защи­щаемому трансформатору. Значение тока срабатывания обычно находится в пределах 100—200А. Время сраба­тывания защиты (реле РВ) должно быть на ступень се­лективности больше времени срабатывания наиболее медленно действующей защиты от однофазных к. з. при­мыкающих к трансформатору лин-ий электропередачи, При питании трансформатора только со стороны высше­го напряжения защита обычно не устанавливается.

Защита трансформатора от перегрузки, выполняемая одним реле, имеет ток срабатывания

где k_отс = 1,05 — коэффициент, учитывающий погреш­ность в значении тока срабатывания.

На трехобмоточных трансформаторах с односторон­ним "питанием защита от перегрузки устанавливается со стороны питания. При существенно различных мощнос­тях обмоток устанавливается дополнительно защита на питаемой обмотке меньшей мощности.

ГАЗОВАЯ ЗАЩИТА ТРАНСФОРМАТОРА

Обмотки большинства трансформаторов помещены в бак, залитый маслом, которое используется как для изо­ляции обмоток, так и для их охлаждения. При возник­новении внутри бака электрической дуги к. з., а также при перегреве обмоток масло разлагается, что сопро­вождается выделением газа. Это явление и использует­ся для создания газовой защиты.

Защита выполняется с помощью газового реле, уста­новленного в трубе, соединяющей бак трансформатора с расширителем. Газовое реле состоит из кожуха и двух расположенных внутри него поплавков, снабженных ртутными контактами, замыкающимися при изменении их положения. Оба поплавка шарнирно укреплены на вертикальной стойке. Один из них расположен в верхней части, а второй — в центральной. При слабом газообра­зовании (газ скапливается в верхней частей кожуха ре­ле), а также при понижении уровня масла верхний по­плавок опускается, что приводит к замыканию его кон­тактов. При бурном газообразовании потоки масла устремляются в расширитель, что приводит к замыка­нию контактов обоих поплавков. .Контакты верхнего по­плавка носят название сигнальных, а нижнего — основ­ных контактов газового реле.

Движение масла через газовое реле, вызванное к. з. внутри бака трансформатора, обычно является толчко­образным: Поэтому замыкание основных контактов мо­жет быть ненадежным (перемежающимся), что учиты­вается, при выполнении схемы газовой защиты транс­форматора.

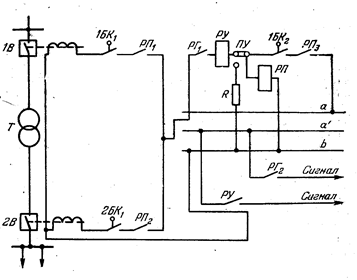

На рис. 3 изображена схема газовой защиты на пе­ременном оперативном токе. Выходное промежуточное реле защиты РП самоудерживается до отключения вы­ключателя 1В со стороны питания.

Поскольку газовая защита может сработать ложно, например, вследствие выхода воздуха из бака трансфор­матора после доливки свежего масла, в схеме защиты предусмотрены переключающее устройство ПУ и резис­тор R, с помощыо которых действие газовой защиты мо­жет быть переведено на сигнал.

Достоинствами газовой защиты являются простота выполнения, срабатывание при всех видах повреждения внутри бака трансформатора, высокая чувствительность.

Рис. 3. Принципиальная схема газовой защиту трансформатора,

Однако газовая защита, естественно, не срабаты­вает при повреждениях вне бака трансформатора. По­этому она не может быть единственной основной защи­той трансформатора.

Трансформаторы мощностью 1 МВ*А и более обыч­но поставляются комплектно с газовой защитой.

ПРОДОЛЬНАЯ ДИФФЕРЕНЦИАЛЬНАЯ ТОКОВАЯ ЗАЩИТА ТРАНСФОРМАТОРА

На трансформаторах мощностью более 7,5 МВ*А в качестве основной защиты устанавливается продольная дифференциальная токовая защита. Принцип действия защиты аналогичен защите линий элек­тропередачи. Однако особенности трансфор­матора как объекта защиты приводят к тому, что I_нб в дифференциальной защите трансформатора значитель­но больше, чем в дифференциальных защитах других элементов системы электроснабжения. "Ъсвовными фак­торами, которые необходимо учитывать при выполнении дифференциальной защиты трансформатора, являются следующие.

Бросок тока намагничивания при включении трансформатора под напря­жение или при восстановлении напря­жения после отключения внешнего к. з. Ток намагничивания трансформатора (рис. 4, а) I_нам = I_1п— I_11п в нормальном режиме работы невелик и составляет 2—3% номинального тока I_т,ном. После отклю­чения внешнего к. з., как и при включении трансформа­тора под напряжение, возникающий бросок тока намаг­ничивания может превышать номинальный ток /т,ном в 6—8 раз.

Рис. 4. Изменение потока и тока намагничивания при включении трансформатора под напряжение.

а — поясняющая схема; б —изменение тока намагничивания; в — изменения напряжения и магнитного потока; г — характеристика намагничивания.

Значение тока при броске зависит от момента вклю­чения трансформатора под напряжение. Наибольшее зна­чение бросок тока намагничивания имеет при включении трансформатора в момент, когда мгновенное значение напряжения U равно нулю (рис. 4, в, г). В этом случае магнитный поток Ф_t в сердечнике трансформатора в на­чальный период времени содержит большую апериодиче­скую составляющую Ф_a и превышает при переходном процессе установившееся значение Ф_уст практически в 2 раза. Поскольку зависимость Ф = f(I_нам) нелинейна, то i_нам увеличивается по отношению к установившемуся зна­чению в сотни раз, но остается обычно меньшим максимальных переходных токов внешних (сквозных) к. з. Бросок тока намагничивания может содержать большую апериодическую слагающую, а также значительный про­цент высших гармоник (прежде всего второй). Затуха­ние броска происходит медленнее, чем тока к. з. В ре­зультате кривая броска тока намагничивания i_нам,бр (рис. 4, б) может оказаться смещенной по одну сторону оси времени.

Указанные характерные особенности броска тока намагничива­ния используются для обеспечения отстроенности дифференциаль­ной токовой защиты трансформатора, поскольку при отстройке за­щиты по току срабатывания она имеет очень низкую защитоспособность, а при отстройке по времени — теряет быстроту сраба­тывания.

Схемы соединения обмоток трансфор­матора. Если обмотки высшего и низшего напряже­ния трансформатора соединены не по схеме Y/Y -12, а по какой-то другой схеме, то между токами фаз транс­форматора на сторонах высшего и низшего напряжения существует фазовый сдвиг. Так, при широко распростра­ненной схеме соединения обмоток трансформатораY/D-11 фазовый сдвиг составляет ÐI_1пI_11п = 30 эл. град. Поэтому при одинаковых схемах соединения вторичных обмоток групп 1ТТ и 2ТТ трансформаторов тока (на сто­ронах высшего и низшего напряжения) в дифференци­альной цепи защиты при внешнем к. з, проходит значи­тельный ток, равный примерно половине вторичного тока ТТ при внешнем к. з. •

Поэтому схемы соединения групп 1ТТ и 2ТТ должны быть такими, чтобы указанный сдвиг по фазе отеутствовал (ÐI_1пI_11п = 0). При этом возможны два варианта: вторичные обмотки группы 1ТТ соединяются в треуголь­ник, а группы 2ТТ — в звезду или вторичные обмотки группы 2ТТ — в треугольник, а 1ТТ — в звезду. Схема соединения обмоток ТТ в первом случае ясна из рис. 5. Предпочтение всегда отдается первому варианту, так как соединение в треугольник вторичных обмоток ТТ, установленных со стороны звезды силового трансфор­матора, предотвращает возможное неправильное сраба­тывание дифференциальной защиты при внешних одно­фазных к. з. (когда нейтраль трансформатора заземле­на), поскольку соединение в треугольник предотвраща­ет попадание токов нулевой последовательности в реле защиты. При соединении вторичных обмоток 1ТТ в треугольник токи в цепи циркуляции от 1ТТ (I’_1в) в ÖЗ раз больше вторичных токов 1ТТ (I_1в). Поэтому коэффици­ент трансформации 1ТТ выбирается равным I_тYном ÖЗ/5, где I_тYном — номинальный ток трансформатора со сто­роны обмотки силового трансформатора, соединенной в звезду.

Рис. 5. Схема соединения ТТ дифференциальной токовой защиты трансформатора Y/D-11 и векторные диаграммы.

Несоответствие коэффициентов транс­формации ТТ расчетным значениям. Для обеспечения равенства токов в цепи циркуляции должно соблюдаться соотношение

соответственно для трансформаторов с соединением об­моток по схеме Y/Y и Y/D. Выпускаемые промышлен­ностью трансформаторы тока имеют дискретную шкалу коэффициентов трансформации. Поэтому в общем слу­чае I’_11в ¹ I’_1в что вызывает дополнительный ток небаланса в реле защиты.

Регулирование коэффициента транс­формации трансформатора. При регулирова­нии коэффициента трансформации трансформатора со­отношение между первичными, а следовательно, и меж­ду вторичными токами 1ТТ и 2ТТ изменяется, что также приводит к появлению тока небаланса в дифференциаль­ной цепи защиты. Различия типов ТТ, их нагрузок и кратностей токов внешнего к. з. Трансформаторы тока ТТ дифференциальной защиты трансформатора устанавливаются на сторонах трансформатора, имеющих различное напряжение, поэтому они не могут быть оди­наковыми. Кроме того, схемы соединения вторичных об­моток ТТ также различны, а следовательно, трансфор­маторы тока имеют разную нагрузку. Различны у раз­ных групп ТТ (особенно в случае трехобмоточного трансформатора) и кратности тока внешнего к.з. по от­ношению к их номинальным токам. Все это обусловли­вает разные погрешности' у разных групп ТТ, что при­водит к появлению повышенных токов небаланса в диф­ференциальной цепи защиты при внешних к. з.

Рассмотренные выше факторы обусловливают приме­нение защит различной сложности и с использованием разных способов обеспечения их защитоспособности и отстроенности. В простейшем случае в качестве РТД (рис, 5) используют обычное реле тока без замедле­ния (такую защиту называют дифференциальной отсеч­кой). Однако защитоспособность ее мала из-за того, что защита получается весьма грубой. Для повышения чув­ствительности применяют реле и схемы, основные из ко­торых (реле с промежуточными насыщающимися транс­форматорами в дифференциальной цепи, реле с торможением) были рассмотрены применительно к про­дольной дифференциальной защите линий. В ряде слу­чаев применяются и более сложные принципы (особен­но для обеспечения отстроенности защиты от бросков тока намагничивания трансформатора).

Наибольший (расчетный) ток небаланса в дифферен­циальной цепи защиты может иметь место при включе­нии трансформатора под напряжение или при внешнем к. з. Поэтому ток небаланса должен определяться в обо­их случаях.

При включении трансформатора под напряжение действующее значение броска тока намагничивания I_бр.нам в первый период равно (6—8)I_т,ном. где I_т,ном— номинальный ток трансформатора.

При внешнем к. з., сопровождающемся прохождени­ем через ТТ защиты наибольших токов к. з., ток неба­ланса

I_нб = I'_нб+ I"_нб + I"’_нб, (1)

где I'_нбI"_нб I"’_нб — токи небаланса, обусловленные соответ­ственно погрешностями ТТ, регулированием коэффици­ента трансформации трансформатора и неравенством то­ков в цепи циркуляции от различных групп ТТ.

Раскрывая выражения для отдельных составляющих тока небаланса (1), можно записать:

I_{нб,расч} = (k_однk_аперe + DU*_рег + Df_выр)I_к,ве,max (2)

где k_одн= 1—коэффициент однотипности; k_апер — коэф­фициент, учитывающий наличие апериодической состав­ляющей в первичном токе ТТ при внешнем к. з.; e = 0,1 —допустимая относительная погрешность ТТ; DU*_рег = DU_рег /U_ном — относительный диапазон изменения на­пряжения на вторичной стороне трансформатора при ре­гулировании коэффициента трансформации под нагруз­кой устройством РПН; Df_выр = (I’_1в - I’_11в )/ I’_1в — относитель­ное значение тока небаланса в дифференциальной цепи защиты, обусловленное несоответствием расчетных и фактических коэффициентов трансформации ТТ.

Значения коэффициента k_апер в (2) и коэффициен­та, учитывающего отстройку от броска тока намагни­чивания,, выбираются разными в зависимости от типа применяемого РТД. Так, для дифференциальной отсечки ток срабатывания определяется как

I_с,з = k_отсI_бр,нам;(3)

I_с,з = k_отсI_{нб,расч.}(4)

При этом в (4) k_отс » 2, а выражение (3) с учетом некоторого затухания переходного значения I_бр,нам в течение собственного времени срабатывания электроме­ханического реле принимает вид:

I_с,з = (3.5¸4.5) I_т,ном (5)

и, как правило, является определяющим. Ток срабаты­вания реле дифференциальной токовой отсечки

I_c,p = I_с,зÖ3/K_1TT, (6)

если I_с,з отнесен к стороне Y трансформатора, где вто­ричные обмотки 1ТТ соединены в треугольник. Диффе­ренциальная отсечка считается приемлемой, если при двухфазном к. з. на выводах низшего напряжения транс­форматора k_ч >= 2. Несмотря на низкую чувствительность дифференциальной отсечки ее достоинство заключается в обеспечении быстроты срабатывания при наибольших кратностях тока к. з.

При использовании реле с насыщающимися промежу­точными трансформаторами РНТ выбор тока срабаты­вания защиты I_с,з производится по выражениям;

I_с,з = (1 ¸ 1,3I)_т,ном (7)

I_с,з = k_отс(I’_нб + I”_нб) (8)

В (8) неучет I”_нб объясняется возможностью ском­пенсировать эту составляющую (в первом приближении) с помощью промежуточного насыщающегося трансфор­матора тока ПНТТ с несколькими первичными обмотка­ми (рис. 5,5), когда для предотвращения попадания в реле защиты тока небаланса, обусловленного неравен­ством токов I’_11в и I’_1в в цепи циркуляции, производится выравнивание м. д. с. первичных обмоток w₁, w₂ проме­жуточных трансформаторов тока так, что I’_1в w₁ » I’_11в w₂, т. е. E_в,т » 0 и I_р» 0.

Кроме того, в (8) при расчете I’_нб значение коэф­фициента k_апер принимается равным единице.

Существуют специальные реле дифференциальной защиты серии РНТ, содержащие максимальное реле тока, включенное на вторичную обмотку ПНТТ. Они ха­рактеризуются постоянной м. д. с. срабатывания (F_c,p = const)

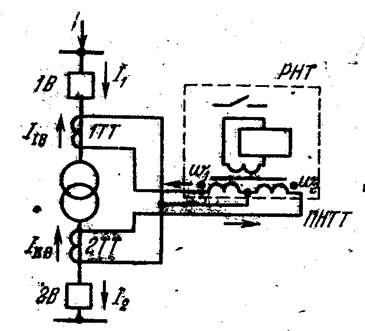

Рис. 5.5 Схема включения реле РНТ в дифференциальной токовой защите трансформатора

Принципиальная схема дифференциальной защиты трансформатора с РНТ (в однолинейном изображении) представлена на рис. 5,5.

Следует отметить, что определение составляющей расчетного тока небаланса I”_нб обусловленной регулированием напряжения защищаемого трансформатора, и расчетных чисел витков обмоток промежуточных на­сыщающихся трансформаторов тока реле защиты произ­водится с учетом одинакового максимального регулиро­вания ±DU_max в обе стороны по отношению к среднему положению переключателя РПН, принимаемого в каче­стве расчетного. Такой учет регулирования напряжения соответствует определению оптимальной уставки защи­ты только при условии независимости сопротивления трансформатора и тока к. з. от положения переключа­теля РПН.

Для повышения чувствительности дифференциальной токовой защиты трансформатора предусматривают более эффективную (по сравнению с защитой с РНТ) отстрой­ку от броска тока намагничивания трансформатора, ис­пользуя: несинусоидальность броска тока намагничива­ния; наличие в нем апериодической слагающей; наличие провалов (ниже заданного уровня) в кривой тока I_{нам,пер}. В настоящее-время желательно на мощных трансформаторах устанавливать защиту с током срабатывания (0,2—0,3)I_т,ном. Дифференциальные защиты, применяе­мые в эксплуатации, можно разделить на три группы: с токовыми реле; с реле РНТ; с реле с торможением.

Наибольший ток срабатывания имеют защиты первой группы (дифференциальные токовые отсечки). Ток срабатывания защит второй группы значительно меньше. Наиболее распространенной разновидностью таких защит является уже рассмотренная защита с применением промежуточных насыщающихся ТТ в дифференци­альной цепи. Недостатком этой защиты является, небольшое замед­ление из-за наличия некоторой апериодической слагающей в то­ке к. з.

Еще меньший ток срабатывания могут иметь зашиты третьей группы.

В настоящее время выпускается полупроводниковая дифференциальная токовая защита типа ДЗТ-21 , ток срабатывания которой равен примерно 0,3I_т,ном.

ОТКЛЮЧЕНИЕ ТРАНСФОРМАТОРОВ ОТ УСТРОЙСТВ РЕЛЕЙНОЙ ЗАЩИТЫ ПРИ ОТСУТСТВИИ ВЫКЛЮЧАТЕЛЯ НА СТОРОНЕ ВЫСШЕГО НАПРЯЖЕНИЯ

В настоящее время в системах электроснабжения все более широко применяются понизительные подстанции без выключателей на стороне высшего напряжения. Та­кие подстанции выполняются по упрощенным схемам присоединения к сети системы электроснабжения (по блочным схемам линия — трансформатор или отпайка­ми от линий электропередачи). Для отключения повреж­дений в понизительных трансформаторах таких подстанций применяются следующие способы:

установка на выводах высшего напряжения транс­форматоров плавких предохранителей; •» фиксация и ликвидация повреждений в трансформа­торе с помощью защит, установленных на питающих концах линии;

установка короткозамыкателей, автоматически вклю­чаемых при срабатывании защит трансформатора и вы­зывающих к. з, на выводах высшего напряжения, кото­рое ликвидируется затем защитами питающего конца линии;

передача отключающего сигнала по высокочастотно­му каналу (на базе проводов линии) или по жилам спе­циального кабеля от защит трансформатора на отклю­чение выключателя питающего конца линий.

Если защиты питающего конца линии не обеспечива­ют необходимой чувствительности при повреждениях в обмотках трансформатора и на его вывоДах низшего на­пряжения или имеют большие выдержки временнгто для отключения повреждения используются защиты транс­форматора, Действующие в сочетании с короткозамыка-телем.

Включение короткозамыкателя осуществляется от защиты трансформатора, а отключение — вручную. В се­тях с заземленной нейтралью короткозамыкатель уста­навливается в одной фазе, а в сетях с изолированной нейтралью он выполняется двухполюсным с общим при­водом и устанавливается на двух фазах.

После включения короткозамыкателя возникает од­нофазное (или двухфазное) к. з. на выводах высшего напряжения трансформатора. При этом срабатывают быстродействующие защиты, установленные на питающих концах линии. Допускается однократное АПВ пи­тающей линии (хотя оно может вызвать увеличение раз­меров повреждения трансформатора). Когда к одной линии подключены ответвлениями два или несколько трансформаторов, на каждом из них дополнительно уста­навливают отделители (трехполюсные разъединители с автоматическим управлением). Отключение отделителя поврежденного трансформатора осуществляется автома­тически в бестоковую паузу после отключения питаю­щей линии. После АПВ восстанавливается питание не­поврежденных трансформаторов, оставшихся подклю­ченными к линии.

В простейшем случае для отключения отделителя используется специальное реле прямого действия — блокирующее реле отделителя (БРО), установленное в приводе отделителя и подключенное к трансформатору тока, включенному в цепи короткозамыкателя. Под воз­действием тока к. з. взводится боек БРО. После отклю­чения защитой питающей линии и исчезновения тока в цепи короткозамыкателя БРО срабатывает и отключает отдел-итель. Однако такая схема автоматического отклю­чения отделителя не нашла широкого распространения из-за присущих ей недостатков: малой надежности БРО и необходимости оснащения линии двукратным АПВ, поскольку при одновременном срабатывании быстродейст­вующих защит линии и трансформатора (при повреж­дении в трансформаторе) отделитель в первую бестоко­вую паузу может не отключиться.

Более надежной является схема автоматического от­ключения отделителя, использующая в качестве источ­ника оперативного тока предварительно заряженную (от зарядного устройства УЗ) батарею конденсаторов С, по­казанную на рис. 6. При включении короткозамыкате­ля К реле тока РТ размыкающим контактом запрещает отключение отделителя О, пока не отключится выклю­чатель питающей линии. Катушка отключения отделите­ля Кб подключается к .конденсатору С после возврата реле РТ и срабатывания реле РП. Задержка при сраба­тывании реле.РЯ предотвращает недопустимое отключе­ние отделителя при прохождении через него тока к. з., ес­ли вспомогательные контакты К₁ замкнутся раньше ос­новных контактов короткозамыкателя.

Следует отметить некоторые особенности защиты трансформа­торов упрощенных подстанций при наличии короткозамыкателей и отделителей. 1. Если в качестве единственной основной защиты применяет­ся газовая защита-(трансформаторы небольшой мощности), то она должна обеспечить включение короткозамыкателя при любых по­вреждениях внутри бака трансформатора. Поэтому трансформатор собственных нужд (ТСН) или трансформатор напряжения (ТН) уже не может служить источникам оперативного тока для газовой ' защиты, поскольку при повреждении силового трансформатора оперативное напряжение может значительно снижаться. Единст-

Рис. 6. Схема отк
