Оптика
оглавление.
Введение.................................................................................................................................. 2
Глава 1. Основные законы оптических явлений...................................... 4
1.1 Закон прямолинейного распространения света....................................................... 4
1.2 Закон независимости световых пучков................................................................... 5
1.3 Закон отражения света................................................................................................. 5
1.4 Закон преломления света............................................................................................. 5
Глава 2. Идеальные оптические системы..................................................... 7
Глава 3. Составляющие оптических систем.............................................. 9
3.1 Диафрагмы и их роль в оптических системах............................................................ 9
3.2 Входной и выходной зрачки......................................................................................... 10
Глава 4. Современные оптические системы............................................. 12
4.1 Оптическая система...................................................................................................... 12
4.2 Фотографический аппарат............................................................................................ 13
4.3 Глаз как оптическая система..................................................................................... 13
Глава 5. Оптические системы, вооружающие глаз.............................. 16
5.1 Лупа.................................................................................................................................... 17
5.2 Микроскоп........................................................................................................................ 18
5.3 Зрительные трубы............................................................................................................ 20
5.4 Проекционные устройства........................................................................................... 21
5.5 Спектральные аппараты................................................................................................ 22
5.6 Оптический измерительный прибор............................................................................ 23
Заключение......................................................................................................................... 28
Список литературы....................................................................................................... 29
Введение.
Оптика - раздел физики, в котором изучается природа оптического излучения (света), его распространение и явления, наблюдаемые при взаимодействии света и вещества. Оптическое излучение представляет собой электромагнитные волны, и поэтому оптика - часть общего учения об электромагнитном поле.
Оптика - это учение о физических явлениях, связанных с распространением коротких электромагнитных волн, длина которых составляет приблизительно 10-5-10-7 м. Значение именно этой области спектра электромагнитных волн связано с тем, что внутри нее в узком интервале длин волн от 400-760 нм лежит участок видимого света, непосредственно воспринимаемого человеческим глазом. Он ограничен с одной стороны рентгеновскими лучами, а с другой - микроволновым диапазоном радиоизлучения. С точки зрения физики происходящих процессов выделение столь узкого спектра электромагнитных волн (видимого света) не имеет особого смысла, поэтому в понятие "оптический диапазон" включает обычно ещё и инфракрасное и ультрафиолетовое излучение.
Ограничение оптического диапазона условно и в значительной степени определяется общностью технических средств и методов исследования явлений в указанном диапазоне. Для этих средств и методов характерны основанные на волновых свойствах излучения формирование изображений оптических предметов с помощью приборов, линейные размеры которых много больше длины λ излучения, а так же использование приёмников света, действие которых основано на его квантовых свойствах.
По традиции оптику принято подразделять на геометрическую, физическую и физиологическую. Геометрическая оптика оставляет вопрос о природе света, исходит из эмпирических законов его распространения и использует представление о световых лучах, преломляющихся и отражающихся на границах сред с разными оптическими свойствами и прямолинейных в оптически однородной среде. Её задача - математически исследовать ход световых лучей в среде с известной зависимостью показателя преломления n от координат либо, напротив, найти оптические свойства и форму прозрачных и отражающих сред, при которых лучи происходят по заданному пути. Наибольшее значение геометрической оптики имеет для расчёта и конструирования оптических приборов - от очковых линз до сложных объективов и огромных астрономических инструментов.
Физическая оптика рассматривает проблемы, связанные с природой света и световых явлений. Утверждение, что свет есть поперечные электромагнитные волны, основано на результатах огромного числа экспериментальных исследований дифракции света, интерференции, поляризации света и распространения в анизотропных средах.
Одна из важнейших традиционных задач оптики - получение изображений, соответствующих оригиналам как по геометрической форме, так и по распределению яркости решается главным образом геометрической оптикой с привлечением физической оптики. Геометрическая оптика дает ответ на вопрос, как следует строить оптическую систему для того, чтобы каждая точка объекта изображалась бы также в виде точки при сохранении геометрического подобия изображения объекту. Она указывает на источники искажений изображения и их уровень в реальных оптических системах. Для построения оптических систем существенна технология изготовления оптических материалов с требуемыми свойствами, а также технологию обработки оптических элементов. Из технологических соображений чаще всего применяют линзы и зеркала со сферическими поверхностями, но для упрощения оптических систем и повышения качества изображений при высокой светосиле используют оптические элементы.
Глава 1. Основные законы оптических явлений.Уже в первые периоды оптических исследований были на опыте установлены следующие четыре основных закона оптических явлений:
1. Закон прямолинейного распространения света.
2. Закон независимости световых пучков.
3. Закон отражения от зеркальной поверхности.
4. Закон преломления света на границе двух прозрачных сред.
Дальнейшее изучение этих законов показало, во-первых, что они имеют гораздо более глубокий смысл, чем может казаться с первого взгляда, и во-вторых, что их применение ограничено, и они являются лишь приближёнными законами. Установление условий и границ применимости основных оптических законов означало важный прогресс в исследовании природы света.
Сущность этих законов сводится к следующему.
1.1 Закон прямолинейного распространения света.
В однородной среде свет распространяется по прямым линиям.
Закон этот встречается в сочинениях по оптике, приписываемых Евклиду и, вероятно, был известен и применялся гораздо раньше.

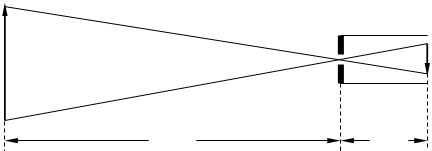

Опытным доказательством этого закона могут служить наблюдения над резкими тенями, даваемыми точечными источниками света, или получение изображений при помощи малых отверстий. Рис. 1 иллюстрирует получение изображения при помощи малого отверстия, причем форма и размер изображения показывают, что проектирование происходит при помощи прямолинейных лучей.
А
B'
A'
В
200 см 20см
Рис.1 Прямолинейное распространение света: получение изображения с помощью малого отверстия.
Закон прямолинейного распространения может считаться прочно установленном на опыте. Он имеет весьма глубокий смысл, ибо само понятие о прямой линии, по-видимому возникло из оптических наблюдений. Геометрическое понятие прямой как линии, представляющей кратчайшее расстояние между двумя точками, есть понятие о линии, по которой распространяется свет в однородной среде.
Более детальное исследование описываемых явлений показывает, что закон прямолинейного распространения света теряет силу, если мы переходим к очень малым отверстиям.
Так, в опыте, изображенном на рис. 1, мы получим хорошее изображение при размере отверстия около 0,5 мм. При последующем уменьшении отверстия - изображение будет несовершенным, а при отверстии около 0,5-0,1 мкм изображение совсем не получится и экран будет освещён практически равномерно.
1.2 Закон независимости световых пучков.
Световой поток можно разбить на отдельные световые пучки, выделяя их, например, при помощи диафрагм. Действие этих выделенных световых пучков оказывается независимым, т.е. эффект, производимый отдельным пучком, не зависит от того, действуют ли одновременно другие пучки или они устранены.
1.3 Закон отражения света.
Луч падающий, нормаль к отражающей поверхности и луч отраженный лежат в одной плоскости (рис. 2), причем углы между лучами и нормалью равны между собой: угол падения i равен углу отражения i'. Этот закон также упоминается в сочинениях Евклида. Установление его связано с употреблением полированных металлических поверхностей (зеркал), известных уже в очень отдаленную эпоху.

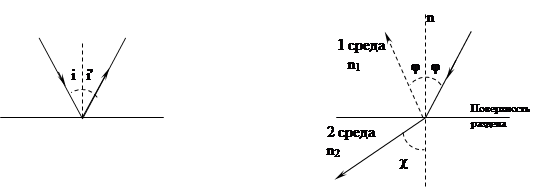

Рис. 2 Закон отражения.
Рис. 3 Закон преломления.
1.4 Закон преломления света.
Преломление света – изменение направления распространения оптического излучения (света) при его прохождении через границу раздела однородных изотропных прозрачных (не поглощающих) сред с показателем преломления n1 и n2. Преломление света определяется следующими двумя закономерностями : преломленный луч лежит в плоскости , проходящей через падающий луч и нормаль (перпендикуляр) к поверхности раздела; углы падения φ и
преломления χ (рис.3) связаны законом преломления Снелля :
|
