Фотоприймачі з внутрішнім підсиленням

ьвівський Державний Університет

Ім. І.Франка

Кафедра нелінійної оптики

РЕФЕРАТ

на тему:

„Фотоприймачі з внутрішнім підсиленням”

Виконали:

Студенти факультету прикладної

математики та інформатики

II-го курсу групи ПМІ - 21

Ганцаж Андріан та

Тимовчак Степан

Львів 1999

Зміст:

1. Загальні принципи роботи фотоприймачів (ФП).

2. Основні характеристики і параметри ФП.

3. Різні типи внутрішнього підсилення в ФП:

– звичайне підсилення на основі p-n-переходу (біполярні

транзистори);

– інжекційне підсилення;

– лавинне підсилення;

5. Застосування ФП з внутрішнім підсиленням.

6. Перспективи.

ФОТОПРОВІДНІСТЬ НАПІВПРОВІДНИКІВ

Оптична генерація носіїв току. Вільні носії, що беруть участь в електропровідності напівпровідника і знаходяться з решіткою у термодинамічній рівновазі, з'являються в результаті термічної генерації. Вони називаються зрівноваженими, а провідність у цьому випадку – зрівноваженою провідністю. Поява вільних електронів і дірок може бути пов'язана з іншими чинниками, зокрема, із поглинанням оптичного випромінювання. Носії струму, що виникли в матеріалі, минаючи термічне збудження, називаються незрівноваженими. Відповідно і надлишкова провідність називається незрівноваженою.

При поглинанні фотона електронно-діркова пара одержує деяку надлишкову енергію і квазіімпульс. Зрівноважений розподіл фотоносіїв по енергіях і квазіімпульсах встановлюється за час, менший часу перебування у відповідних зонах. Тому вони встигають "термолізуватися", тобто розподіл їх по енергіях і квазіімпульсах стає таким же, як і для зрівноважених електронів і дірок. Повна електропровідність:

 = q(₀ + ₀ + n + p),

де n₀ і p₀ – зрівноважені концентрації електронів і дірок; n, p – незрівноважені їх концентрації.

Фотопровідність:

_ф = q(n + p)

При h E_g концентрація незрівноважених електронів і дирок пропорційна швидкості оптичної генерації, тобто g = a()N_ф, де N_ф – потік фотонів, () – квантовий вихід фотоіонізації (кількість електронно-діркових пар, утворених одним квантом світла).

Підсилення фотоструму. В однорідному напівпровіднику фотострум:

I_ф = qGK_ф,

де G – повна генерація; K_ф = _n / t_n + _p / t_p – коефіцієнт підсилення; t_n ,t_p – часи прольоту електронів і дірок між електродами при довжині зразка d і прикладеній напрузі U:

t = d² / ( U), t=d²/( U)

В результаті:

K_ф = ( / t +  / t)U / d²

I_ф = qG( / t +  / t)U / d²

Фізичний зміст коефіцієнта підсилення полягає в тому, що, утворена світлом незрівноважена провідність в напівпровіднику зберігається до того часу, поки не рекомбінуються в об’ємі чи не вийдуть з нього через контакти в зовнішній ланцюг залишкові носії. Оскільки електрони і дірки мають різні рухливості, то при досить великих напругах електричного поля (коли час прольоту електрона через зразок буде менший часу життя) за час до рекомбінації електронно-діркової пари від контакту до контакту пройде електронів більше, ніж один. Якщо час життя і рухливість не залежать від поля, то фотострум повинен лінійно зростати зі збільшенням прикладеної напруги чи зменшенням відстані між контактами. Така залежність буде зберігатись доти, поки час прольоту дірок не зменшиться до часу життя. Після цього фотострум перестає зростати, так як ефективний час життя незрівноваженої електронно-діркової пари починає спадати пропорційно до прикладеного електричного поля, що компенсує збільшення швидкості їх руху. В цій області зміщень швидкодія збільшується. Нелінійна залежність фотоструму може бути зв’язана з виникненням об’ємного заряду в напівпровіднику з залежністю від електричного поля рухливості і часу життя носіїв внаслідок їх “розігріву”, тобто збільшення швидкості вище теплової при даній температурі.

Для власного поглинання в області малих зміщень при рівномірній по об’єму генерації електронно-діркових пар зміна незрівноваженої провідності визначається рівнянням:

d_ф / dt = q( + )G - _ф / _ф,

де _ф = (_nn + _pp)( _nn / _n + _pp / _p)^-1

Це є час релаксації фотопровідності (час життя незрівноваженої провідності) і визначає темп затухання незрівноваженої провідності ф.

В стаціонарному стані (d_ф / dt = 0) фотопровідність:

_Фст = q( + )G_ф

Видно, що чим вище _ф, тим більша фотопровідність, але і більший час встановлення стаціонарного стану, тобто більша інерційність фотоприйомного приладу і менша полоса пропускання f. Якість фотоприймача оцінюється його добротністю

Q = K_фf

Для кожного типу фотоприймача з лінійним механізмом підсилення фотоструму його добротність є величина постійна .Виграш в коефіцієнті підсилення супроводжується пропорційним зменшенням полоси пропускання і навпаки.

ХАРАКТЕРИСТИКИ І ПАРАМЕТРИ ФОТОПРИЙМАЧІВ

ХАРАКТЕРИСТИКИ ФОТОПРИЙМАЧІВ

Фотоприймачі є приладами, що реагують на потік випромінювання.

Вольт-амперна характеристика відображає залежність струму, що проходить у ланцюзі фотоприймача, від напруги на ньому. Світловий (загальний) струм I = I_Т+ I_Ф де І_Т - струм за відсутності освітлення; I_Ф – фотострум.

Спектральна характеристика визначає реакцію фотоприймача на вплив випромінювання з різноманітною довжиною хвилі. Вона визначає спектральну область застосування приймача, а також його спектральну й інтегральну чутливості. Енергетична (світлова) характеристика відображає залежність фотовіддачі від інтенсивності збуджуючого потоку випромінювання (ампер-ватна, вольт-ватна, люкс-амперна характеристики).

Енергетичною характеристикою називають також залежність інтегральної або спектральної чутливості приймача від інтенсивності засвітки.

Температурні характеристики визначають залежність ряду параметрів (темновий струм, темновий опір, чутливість і ін.) від температури навколишнього середовища. При цьому обумовлюються значення основних параметрів у крайніх точках робочого діапазону при робочій напрузі живлення фотоприймача. Температурний коефіцієнт фотоструму (ТК) визначається відношенням

ТК = ((І₂ - І₁) / І₁(Т₂ - Т₁))100%,

де І₁ і І₂ – світловий струм при температурі Т₁ і Т₂ відповідно.

Граничні характеристики описують здатність фотоприймача реагувати на світлові сигнали слабкої інтенсивності. У значній мірі ці характеристики визначаються власними шумами приладу, що є флуктуацією струму, що проходить через нього за відсутності засвітки або при впливі немодульованого світлового потоку.

Тепловий шум є білим і виявляється у вигляді безладних коливань на виводах фотоприймача. Напругу цього шуму можна зменшити навантаженням приймача узгодженим опором. До складу струмового (1/f), або надлишкового, шуму входять модуляційний і контактний шуми. Іноді (при частотах f1/2до цього типу шумів відносять і генераційно-рекомбінаційний шум.

Радіаційний шум обумовлений випадковими флуктуаціями потоку випромінювання. Спектр потужності радіаційного (фотонного) шуму має постійну амплітуду, що слабко залежить від частоти.

Важливими властивостями фотоприймачів є стабільність – спроможність зберігати фотоелектричні параметри у визначених межах протягом заданого часу - і довговічність - спроможність тривалої роботи у визначеному режимі за умови зберігання фотоелектричних параметрів у межах норм. Як правило, в якості критеріїв оцінки стабільності і довговічності виступають темновой струм і чутливість (для фотодіодів) і темновий опір (для фоторезисторів). Довговічність характеризує безупинний режим роботи приладу протягом зазначеного часу в певних умовах.

Умови роботи пристроїв, у яких застосовуються фотоприймачі, дуже часто відрізняються від нормальних. Прилади при цьому піддаються різноманітного роду механічним і кліматичним впливам (вібрація, удари, трясіння, наявність підвищеної вологості і лінійні прискорення). Працездатність фотоприймачів у різноманітних умовах забезпечується рядом технологічних і конструктивних заходів.

Частотні характеристики визначають залежність фоточутливості від частоти модуляції світла. Вони є характеристикою інерційності фотоприймача.

ПАРАМЕТРИ ФОТОПРИЙМАЧІВ

Робоча напруга фотоприймача U_p - постійна напруга, прикладена до фотоприймача, при якому забезпечуються номінальні параметри при тривалій роботі в заданих експлуатаційних умовах. Його вибирають із запасом відносно пробивної напруги.

Максимально допустима напруга U_max – максимальне значення постійної напруги, при якому відхилення параметрів приладу від номінальних значень не перевищує встановлених меж. При роботі в імпульсному режимі U_max може бути збільшене.

Потужність розсіювання, що виділяється при проходженні фотоструму, визначає розігрів фотоприймача. Велика потужність, що розсіюється, може призвести до необоротної зміни струмів І_т і I_ф. Кожний приймач характеризується визначеним значенням максимальної потужності розсіювання Р_доп, що не повинне перевищуватися. Значення Р_доп залежить від умов тепловідводу, розмірів робочої площадки й інших чинників.

Темновий опір R_т – опір фотоприймача за відсутності падаючого на нього випромінювання в діапазоні його спектральної чутливості.

Диференціальний опір R_д – відношення малих приростів напруги і току па фотоприймачі.

Темновий струм фотоприймача І_т - струм, що проходить через фотоприймач при зазначеній напрузі на ньому за відсутності потоку випромінювання в діапазоні спектральної чутливості.

Короткохвильова (довгохвильова) межа спектральної чутливості – найменша (найбільша) довжина хвилі монохроматичного випромінювання, при якому монохроматична чутливість фотоприймача дорівнює 0,1 її максимального значення.

Динамічний діапазон лінійності (у децибелах) характеризує область значень променистого потоку Ф (від Ф_mах до Ф_min), для котрої енергетична характеристика лінійна: (=101g(Ф_mах/Ф_min).

Максимум спектральної характеристики фотоприймача – довжина хвилі, що відповідає максимуму чутливості фотоприймача. Положення максимуму залежить від об'ємного часу життя незрівноважених носіїв, швидкості поверхневої рекомбінації, геометричних розмірів світлочутливої площадки й інших чинників.

Струмова фоточутливість S_i (А/лк або в А/Вт) визначає значення фотоструму, утворюваного одиничним потоком випромінювання. Нерідко замість потоку випромінювання, що падає на фотоприймач, задається щільність падаючого потоку, що вимірюється у Вт/м².

Вольтова фоточутливість S_u характеризує значення сигналу у вольтах, віднесене до одиниці падаючого потоку випромінювання.

Струмова і вольтова чутливості називаються інтегральними, якщо вони характеризують чутливість до інтегрального потоку випромінювання і монохроматичними, якщо характеризують фоточутливість до монохроматичного випромінювання. Звичайно фотоприймачі описують або інтегральною фоточутливістю, або фоточутливістю в максимумі випромінювання (S_imax, S S_imin ) із вказанням довжин хвиль, при яких чутливість зменшується вдвічі.

Інтегральні струмову і вольтову чутливості S_і і S_u обчислюють за формулами:

S_i = , S_u =

де І, U і I_т, U_т - загальні і темнові струм і напруга на фотоприймачі відповідно.

Гранична чутливість Р_пор визначає рівень потужності світлового потоку, при якому сигнал дорівнює шуму.

Інерційність фотоприймачів характеризується постійними часу фронту наростання _н і спаду _сп фотовідповіді при імпульсній засвітці. Ними визначаються граничні робочі частоти модуляції світла, при котрих ще не відбувається помітного зменшення фотовідповіді. Як правило, _нсп. Постійна часу _сп визначається як інтервал часу після припинення впливу випромінювання, після закінчення якого напруга фотосигналу, що спадає по експоненті , зменшується в е раз. Якщо використовується синусоїдальна модуляція світлового потоку, то швидкодія фотоприймача характеризується граничною частотою f_гр на якій фотовідповідь зменшується до рівня 0,7 щодо стаціонарного значення.

Напруга шуму фотоприймача U_ш – середнє квадратичне значення флуктуації напруги на заданому навантаженні в ланцюзі фотоприймача в зазначеній смузі частот.

Струм шуму фотоприймача І_ш – середнє квадратичне значення флуктуації струму, що проходить через фотоприймач у зазначеній смузі частот.

Ефективна фоточутлива площа S_еф – площа фоточутливого елемента еквівалентного по фотосигналу фотоприймача, чутливість котрого рівномірно розподілена по фоточутливому елементу і дорівнює максимальному значенню локальної чутливості S_max даного фотоприймача.

Ефективне поле зору фотоприймача_еф – тілесний кут, обумовлений співвідношенням:

_еф = S(, )sincosdd,

де S – чутливість фотоприймача; – кут між напрямком падаючого випромінювання і нормаллю до фоточутливого елемента; – азимутальний кут.

Коефіцієнт фотоелектричного зв'язку багатолементного фотоприймача К_ф.с – відношення напруги сигналу з неопроміненого елемента в багатоелементному фотоприймачі до напруги фотосигналу із сусіднього опроміненого елемента, визначене на лінійній ділянці енергетичної характеристики і при робочій напрузі на всіх елементах.

РОЗДІЛ 1. ОСНОВНІ ТИПИ ФОТОПРИЙМАЧІВ

ФОТОРЕЗИСТОРИ

Фоторезистори є найбільш простим типом приймачі випромінювання. Їхня дія заснована на явищі фотопровідності. Для виготовлення Фоторезисторів застосовуються напівпровідникові матеріали у вигляді полікристалічних плівок, пресованих таблеток, монокристалічних пластинок. Використовується фоточутливість матеріалів як в області власного поглинання, так і в примістній області. Схематична конструкція фоторезистора з омічними струмовідвідними контактами показана на мал.1.1

М
ал.1.1. Схематична конструкція фоторезистора.

До переваг фоторезисторів варто віднести відносну дешевину виготовлення, ширину номіналів опорів ,що перекриваються, простоту виконання фоточутливих елементів із складною конфігурацією, а також високу технологічну сумісність із порошковими і плівковими електролюмінесцентними випромінювачами. Недоліками фоторезисторів є значна інерційність, температурна і тимчасова нестабільність характеристик.

ФОТОДІОДИ

О
сновним елементом фотодіода (ФД) є p-n-перехід. При освітленні його відбувається генерація електронно-діркових пар. Електричне поле переходу розділяють незрівноважені носії заряду. Струм, утворений цими носіями, збігається за напрямом з оберненим струмом p-n-переходу. p-n-перехід як фотоприймач застосовується в двох режимах – фотодіодному і режимі генерації фото-ЕРС (вентильному) (мал. 1.2). У першому випадку на діод подається обернена напруга і струм через структуру є функцією інтенсивності світла. В другому випадку p-n-перехід сам використовується в якості джерела ЕРС або струму.

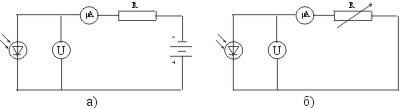

Мал. 1.2. Схеми вмикання діода у фотодіодному (а) і фотовентильному (б)

режимах

Фотодіодний режим використання p-n-переходів і інших аналогічних структур має визначені переваги по відношенню до фотовентильного: висока швидкодія, краща стабільність характеристик, великий динамічний діапазон лінійності характеристик, підвищена фоточутливість у довгохвильовій області. Недолік фотодіодного режиму пов'язаний із темновим струмом, що проходить через прилад при оберненому зсуві за відсутності випромінювання. В опорі навантаження створюється напруга зсуву, значення котрої експоненціально залежить від температури. Надлишковий шум і шум, обумовлений температурними коливаннями напруги зсуву, зникають, якщо діод знаходиться при нульовому зсуві. Тому фотовентильний режим може виявитися кращим від фотодіодного. Енергетичні характеристики фотоелементів близькі до лінійного при малих опорах навантаження і є логарифмічними (залежність фотовідповіді від інтенсивності засвітки) при великому навантаженні.

Т
ипова структура фотодіода і його вольт-амперна характеристика (ВАХ) показані на мал. 1.3.

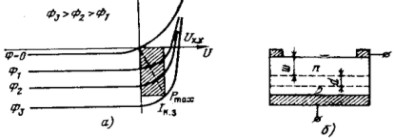

Мал.1.3 ВАХ фотодіода (a) і його структурна схема (б).

Оцінимо розмір фотоструму для простого випадку, коли випромінювання поглинається в n-області і інтенсивність світла постійна по товщині ( – ширина бази. При оберненому зсуві процес переносу генерованих світлом носіїв заряду не відрізняється від переносу зрівноважених носіїв в n-базі. Для визначення фотоструму можна скористатися формулою для оберненого струму p-n-переходу, яка для випадку p_p>>n_n має вигляд:

І_нас= gSL / _p.

Це cтрум незрівноважених носіїв заряду, що генеруються з темпом p_n/_p в шарі бази шириною, рівною довжині дифузії неосновних носіїв (дірок) L_p. За аналогією фотострум

І_ф= qS(р / ),

де p – концентрація генерованих світлом носіїв. Оскільки << L_p, то

підставляючи p = _pФ, одержуємо:

І_ф = qSФ = qcSФ (1.1)

Тут S – площа світлоприйомної поверхні; c = – безрозмірний коефіцієнт, що характеризує частку випромінювання, що поглинається в базі. У фотодіодів на основі p-n-переходу є багато переваг, головним із яких є мала інерційність.

ФОТОТРАНЗИСТОРИ

Біполярний фототранзистор являє собою напівпровідникову структуру, у якій є два p-n-переходи (мал. 1.4). Прилад можна уявити таким що складається із фотодіода і транзистора .Фотодіодом є освітлювана частина переходу база - колектор, транзистором - частина структури, розташована безпосередньо під емітером. Можливі три схеми включення фотодіода як двохполюсника, коли один із виводів залишається вільним: із вільним колектором, із вільним емітером і з вільною базою. Перші дві з цих схем не відрізняються від схеми в
микання p-n-переходу у фотодіодному режимі.

Мал. 1.4. Включення транзистора з відключеною базою.

Розглянемо роботу транзистора в схемі з загальним емітером (ЗЕ) при відключеній базі за відсутності освітлення (див. мал. 1.4). Оскільки колекторний p-n-перехід включений в оберненому напрямку, уся прикладена напруга падає на ньому і після вмикання струм у ланцюзі дорівнює оберненому струмові окремо взятого колекторного переходу І_КБ0. Цей струм складається з струму дірок із бази в колектор і струму електронів із колектора в базу. Відхід із бази дірок і прихід у неї електронів призводить до утворення негативного заряду в базі. Внаслідок цього потенційний бар'єр емітерного переходу знижується і для компенсації негативного заряду в базу з емітера входять дірки. Позначимо через h_21Б коефіцієнт передачі (підсилення) емітерного струму транзистора: h_21Б = (І_к / І_е)_U=const. Для аналізованого випадку (ЗЕ) h_21Б-а частина інжектованих дірок проходить через базу в колектор і в компенсації негативного заряду в базі бере участь тільки (1- h_21Б)-а частина діркового струму емітера І_е. З умови електронейтральності струм, що утворює заряд, повинен бути рівний струмові, що його компенсує, тобто І_е (1-h_21Б) = І_КБ0. Струм у всіх ділянках послідовного ланцюгу однаковий, тому

І = І_е = І_кі I = І_КБ0/(1- h_21Б).

При освітленні бази фотострум збільшує обернений струм колекторного переходу, включеного в оберненому напрямку, тому що фотострум підсумовується з колекторним струмом.

На даний час відомі складні інтегральні мікросхеми з фототранзисторами. Прикладом є складовий транзистор-тверда схема з трьома транзисторами, сполученими за схемою Дарлінгтона, яку можна розглядати як емітерний повторювач. Коефіцієнти підсилення таких приладів можуть досягати h³₂₁ , що при достатньо великих струмах складає 10⁵ … 10⁶. У складових фототранзисторах досягаються малі значення границі чутливості. Вони відрізняються високим вхідним опором. Висока фоточутливість, широкий температурний діапазон роботи, простота технології виготовлення і висока надійність фототранзистора обумовлюють його застосування в різноманітних оптоелектронних пристроях. Наприклад, на основі фототранзистора розроблені

оптоелектроні перемикачі, що комутують струми до декількох десятків міліампер із швидкодією приблизно 10^-6 с, комутатори аналогових сигналів, що переключають напруги до 1 мВ, смугою пропускання до десятків мегагерц, фотоприйомні матриці з накопиченням і інші пристрої.

Створення кремнієвих фотоприймачів припускає можливість використання технологічних прийомів виготовлення інтегральних схем. Це забезпечує високу ефективність їх застосування в системах мікрофотоелектроніки. Структури деяких кремнієвих фотоприймачів із внутрішнім підсиленням приведені на мал. 1.5.

М

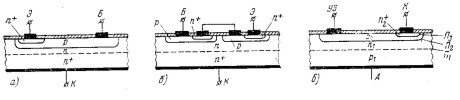

ал. 1.5. Планарні структури фотоприймачів з внутрішнім підсиленням:

а - фототранзистор;

б - складовий фототранзистор;

в - фототиристор.

Еквівалентна електрична схема таких приладів може бути зведена до комбінації фотодіода й одного або декількох транзисторів. Якщо коефіцієнт підсилення транзисторної частини еквівалентної схеми складає h_21ЕКВ, то струмова чутливість фотоприймача з підсиленням у h_21ЕКВ раз вище, ніж чутливість еквівалентного діода.

РОЗДІЛ 2. ФОТОДІОДИ З ВНУТРІШНІМ ПІДСИЛЕННЯМ

ІНЖЕКЦІЙНІ ФОТОДІОДИ

Інжекційні фотодіоди (ІФД) – новий клас фотоприймачів. В них реалізується внутрішнє інжекційне підсилення. Основні принципи роботи ІФД були сформульовані наприкінці 50-х років , проте повною мірою можливості практичного використання їх вивчені лише останнім часом.

ІФД являє собою p-i-n-структуру (мал.2.1), на яку подається напруга в пропускному напрямку. Довжина високоомної базової i-області, що являє собою компенсований глибокими домішками напівпровідник, в декілька раз (3-10 і більше) перевищує довжину дифузійного зсуву неосновних носіїв заряду L_n,р. Такі структури називають також довгими діодами. При підключенні джерела живлення вони працюють у режимі біполярної інжекції.

Мал.2.1 Структура діода з довгою базою.

Фотоелектричне інжекційне підсилення полягає в тому, що засвітка з області власного або примісного поглинання, модулюючи опір базової області, викликає додаткову зміну інжекції носіїв через p-n-перехід. Освітлення призводить до зміни опору бази як за рахунок безпосереднього збільшення концентрації носіїв (як у фоторезисторі), так і за рахунок зміни параметрів, що визначають розподіл незрівноважених носіїв у базовій області (час життя, біполярна рухливість і ін.). На відміну від звичайних фотоприймачів (оберненозміщені фотодіоди, фототранзистори), у яких використовується фотодіодний ефект-розподіл незрівноважених носіїв потенційним бар'єром, у ІФД сполучаються фоторезистивний ефект з інжекцією через прямозміщений перехід. Оскільки інжектуючий p-n-перехід включений послідовно з опором базової області, то зміна останнього призводить до зміни інжекційного струму і подальшої модуляції опору бази. У такий спосіб забезпечується підсилення початкового (первинного) фотоструму, тобто самопомноження струму. Внесок інжектованих носіїв у збільшення інтегральної провідності напівпровідника набагато перевищує внесок носіїв, збуджених світлом. У якості критерію ефективності ІФД проводять порівняння його чутливості з фоточутливістю аналогічного (еквівалентного) фоторезистора, виготовленого з того ж матеріалу, що і база діода, і що має ті ж геометричні розміри.

Коефіцієнт інжекційного підсилення (відношення фоточутливостей ІФД і фоторезистора) можна уявити у вигляді добутку K_іп = K_jK_g. Тут K_j відбиває внесок у повне інжекційне підсилення компоненти, обумовленої внутрішнім позитивним зворотним зв'язком; K_j характеризує розходження в крутизні ВАХ інжекційного діода й аналогічного фоторезистоpa. Якщо ділянка ВАХ S-діода поблизу точки зриву, де крутизна велика, достатньо стійкий, то і підсилення K_j може бути великим. Воно реалізується як при власній, так і при примісній засвітці.

Величина K_g характеризує підсилення, обумовлене безпосередньо впливом засвітки на параметри розподілу незрівноважених носіїв у базі. Тому його називають “параметричним” підсиленням .Особливо сильно воно виявляється при примісній засвітці.

За рахунок підсилення за допомогою позитивного зворотного зв'язку (K_j) не можна домогтися збільшення добротності фотодіода (твір коефіцієнта підсилення на смугу пропускання), тому що разом із фотовідповіддю в K_j раз зростає інерційність. Збільшення добротності можна домогтися в принципі лише при параметричному підсиленні.

Інжекційне підсилення при -механізмі фотопровідності може виявлятися при дії власної і примісної засвіток і пов'язане з перезарядженням примісних рівнів в базі діода. Існує критична інтенсивність оптичної генерації g_кр, така, що при g < g_кр напруга зриву U_зp зменшується з ростом інтенсивності світла. Струм зриву І_зр при цьому залишається практично незмінним. Якщо g > g_кр, провідність бази істотно зростає і суттєвим стає падіння напруги на p-n-переході. Напруга при цьому слабко залежить від інтенсивності засвітки, а струм зриву помітно збільшується з ростом g .

Зневажаючи падінням напруги на p-n-переході, коефіцієнт підсилення можна записати у вигляді: K_іп = І_зр0/ (І_зр0 - І) де І_зр0 – щільність cтруму зриву за відсутності освітлення. Поблизу точки зриву K_g = 2, K_j = 0,5 І_зр0/ (І_зр0 - І). При І → І_зр0 підсилення може бути дуже великим.

Інжекційне підсилення при примісній засвітці. Існує принципове розходження при впливі власної і примісної засвіток на фізичні процеси в діодах із довгою базою на основі високоомних компенсованих напівпровідників. Аналіз загального рівняння біполярного переносу показує, що параметри, які визначають розподіл незрівноважених носіїв у базі (біполярна рухливість , біполярний коефіцієнт дифузії D і ін.), явно залежать лише від характеру примісної засвітки і концентрації неосновних носіїв. “Параметричне” інжекційне підсилення при дії світла, слабкого за інтенсивністю, реалізується навіть за відсутності будь-якого помітного перезарядження глибоких центрів.

Дрейфове наближення переносу носіїв справедливе, якщо довжина бази діода більш ніж на порядок перевищує довжину дифузійного зсуву. Примісна засвітка збільшує  і тим самим сприяє зростанню глибини протягання інжектованих носіїв вглиб бази за допомогою дрейфу в електричному полі.

На порівняно пологій ділянці ВАХ примісний фотострум ІФД, як і темновий струм, описується квадратичною залежністю струму від напруги (І ~ U²), для еквівалентного фоторезистора ця залежність лінійна (мал. 2.2). Компонента коефіцієнта інжекційного підсилення К_j  2. Повний коефіцієнт інжекційного посилення К_іп ~ , тому що К_іп ~ U. При досить великих напругах значення К_іп може бути дуже великим (10² і більше). Чинниками, що обмежують коефіцієнт підсилення зверху, є різні механізми інжекційного пробою.

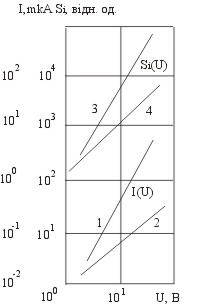

Мал. 2.2. Струмова фоточутливість S_i(U) BAX ІФД з

Ge (криві 1 і 3) і аналогічного фоторезистора

(криві 2,4) при примісній засвітці (Т = 77К)

Фотоелектричне підсилення в повному вигляді можна висловити рівністю:

K_ф ≈ 2 ,

де t_p і t_n – часи прольоту дірок і електронів через базу; _p/t_p – коефіцієнт підсилення еквівалентного фоторезистора (матеріал бази діода – напівпровідник p-типу); відношення _n/t_n відображає інжекційне підсилення діода стосовно чутливості фоторезистора.

Розігрів носіїв електричним полем може призводити до появи на ВАХ діода ділянки постійної напруги (вертикаль). При цьому стаціонарний примісний фотострум настільки сильно зростає, що виникає його додаткове (в порівнянні з випадком відсутності польового розігріву) інжекційне підсилення, що може складати декілька порядків. У цьому випадку в умовах інжекційного пробою напівпровідника, коли відбувається різке збільшення фоточутливості, при модуляції примісного світла частота спаду фотоструму обернено пропорційна сталому струмові і істотно залежить від відношення часу життя носіїв.

Поглинання світла інжектованими носіями в p-i-n-структурах також супроводжується інжекційним підсиленням. Падаюче випромінювання за рахунок світлового розігріву носіїв змінює параметри D_n, D_р, _n, _p, _n, _p. Підсилення фотоструму при цьому може досягати декількох порядків.

Фотодіоди з інжекційним підсиленням перспективні для створення високоефективних фотоелектричних пристроїв, чутливих практично у всіх областях оптичного спектру. ІФД відрізняються гарними граничними характеристиками. Використання їх можливе як в аналоговому, так і в дискретному режимах.

Кількість матеріалів, у яких спостерігалося інжекційне підсилення, дуже велика. Це, наприклад, германій, компенсований Au, Hg, Сu і ін., кремній що має глибокі рівні Zn, В і ін. Інжекційне підсилення вивчалося в діодах на основі бінарних з'єднань і твердих розчинів. В залежності від ширини забороненої зони напівпровідника і глибини залягання домішок ІФД можуть працювати як при кімнатній, так і при більш низьких температурах.

Значна частина досліджень проведена для ІФД, чутливих у ІЧ області спектру (наприклад, діоди на основі Ge, InSb). Проте виявлені закономірності інжекційного підсилення в основних рисах поширюються і на діоди на основі широкозонних матеріалів, чутливі в більш короткохвильовій області спектру.

Фотоприймачі з інжекційним підсиленням перспективні для використання у функціональних вузлах мікроелектронної апаратури (S-діоди), в пристроях криоелектроніки. Чутливістю інжекційних фотоприймачів можна керувати, використовуючи спільну дію світла і магнітного поля. Фоточутливість можна підвищити, створюючи в базі градієнт концентрації домішок або роблячи ІФД складовою частиною біполярного або одноперехідного транзистора.

ЛАВИННІ ФОТОДІОДИ

Широкий розвиток лазерної техніки викликав необхідність створення швидкодіючих фотодетекторів, що мають високу чутливість до світла з визначеною довжиною хвилі і мають властивості вутрішнього підсилення. Лавинні фотодіоди (ЛФД) широко використовуються для реєстрації і вимірювання в різноманітних системах опрацювання оптичної інформації, виявлення слабких випромінювань, зоряної орієнтації і навігації та ін. Найбільш широко розвинуте застосування ЛФД у волоконно-оптичних лініях зв'язку (ВОЛЗ). ЛФД на основі кремнію мають внутрішнє підсилення до 10³, високу чутливість (до 100 А/Вт) на довжині хвилі =0,9 мкм, малу інерційність (~0,5 нс), низький поріг (до 10^-15 Вт∙Гц^-1/2).

Ефекти лавинного множення у напівпровідниках.

У звичайному фотодіоді при поглинанні світла виникають електронно-діркові пари, причому при поглинанні одного фотона утвориться одна електронно-діркова пара. Неосновні носії цих пар або рекомбінують, або протікають через p-n-перехід, породжуючи фотострум. У ЛФД носії, що проходять через p-n-перехід, одержують в сильному полі переходу енергію, достатню для ударної іонізації атомів решітки, і створюють на своєму шляху повторні пари. В результаті струмовий сигнал за рахунок лавинного множення збільшується. Для розвитку лавини необхідне виконання двох умов: товщина збіднілої області p-n-переходу, у якій зосереджене внутрішнє електричне поле, повинна перевищувати довжину вільного пробігу неосновних носіїв заряду; енергія, що накопичується неосновними носіями в області переходу, повинна бути достатньою для збудження валентних електронів напівпровідника, тобто перевищувати поріг ударної іонізації:

qU_i = (2...3)E_g. (2.1)

М
ал.2.3. Структура ЛФД (а), розподіл електричного поля (б).

При виконанні цих умов створюють
