Упругие волны

§ 1. Распространение волн в упругой среде

Если в каком-либо месте упругой (твердой, жидкой или газо­образной) среды возбудить колебания ее частиц, то вследствие взаимодействия между частицами это колебание будет распро­страняться в среде от частицы к частице с некоторой скоро­стью υ. Процесс распространения колебаний в пространстве на­зывается волной.

Частицы среды, в которой распространяется волна, не вовле­каются волной в поступательное движение, они лишь совершают колебания около своих положений равновесия. В зависимости от направления колебаний частиц по отношению к направлению, в котором распространяется волна, различают продольные и поперечные волны. В продольной волне частицы среды колеблются вдоль направления распространения волны. В попереч­ной волне частицы среды колеблются в направлениях, перпендику­лярных к направлению распространения волны. Упругие попереч­ные волны могут возникнуть лишь в среде, обладающей сопротивле­нием сдвигу. Поэтому в жидкой и газообразной средах возможно возникновение только продольных волн. В твердой среде возможно возникновение как продольных, так и поперечных волн.

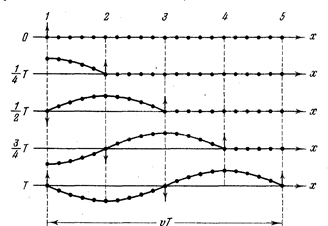

На рис. 1.1 показано движение частиц при распространении в среде поперечной волны. Номерами 1, 2 и т. д. обозначены час­тицы, отстоящие друг от друга на расстояние, равное ¼υT, т. е. на расстояние, проходимое волной за четверть периода колебаний, совершаемых частицами. В момент времени, принятый за нулевой, волна, распространяясь вдоль оси слева направо, достигла час­тицы 1, вследствие чего частица начала смещаться из положения равновесия вверх, увлекая за собой следующие частицы. Спустя четверть периода частица 1 достигает крайнего верхнего положе­ния; одновременно начинает смещаться из положения равновесия частица 2. По прошествии еще четверти периода первая частица будет проходить положение равновесия, двигаясь в направлении сверху вниз, вторая частица достигнет крайнего верхнего положе­ния, а третья частица начнет смещаться вверх из положения рав­новесия. В момент времени, равный Т, первая частица закончит полный цикл колебания и будет находиться в таком же состоянии движения, как и в начальный момент. Волна к моменту времени Т, пройдя путь υT, достигнет частицы 5.

На рис. 1.2 показано движение частиц при распространении в среде продольной волны. Все рассуждения, касающиеся поведе­ния частиц в поперечной волне, могут быть отнесены и к данному случаю с заменой смещений вверх и вниз смещениями вправо и влево. Из рисунка видно, что при распространении продольной волны в среде создаются чередующиеся сгущения и разрежения частиц (места сгущения частиц обведены на рисунке пунктиром), перемещающиеся в направлении распространения волны со ско­ростью υ.

На рис. 1.1 и 1.2 показаны колебания частиц, положения равновесия которых лежат на оси х. В действительности колеблют­ся не только частицы, расположенные вдоль оси х, а совокупность частиц, заключенных в некотором объеме. Распространяясь от ис­точника колебаний, волновой процесс охватывает все новые и но­вые части пространства. Геометрическое место точек, до которых доходят колебания к моменту времени t, называется фронтом волны (или волновым фронтом). Фронт волны пред­ставляет собой ту поверхность, которая отделяет часть простран­ства, уже вовлеченную в волновой процесс, от области, в которой ко­лебания еще не возникли.

Геометрическое место точек, колеблющихся в одинаковой фазе, называется волновой поверхностью. Волновую по­верхность можно провести через любую точку пространства, охваченного волновым процессом. Следовательно, волновых по­верхностей существует бесконечное множество, в то время как волновой фронт каждый момент времени только один. Волновые поверхности остаются неподвижными. Волновой фронт все время перемещается.

Волновые поверхности могут быть любой формы. В простейших случаях они имеют форму плоскости или сферы. Соответственно волна в этих случаях называется плоской или сферической. В плоской волне волновые поверхности представляют со­бой множество параллельных друг другу плоскостей, в сфериче­ской волне — множество концентрических сфер.

Рассмотрим случай, когда плоская волна распространяется вдоль оси х. Тогда все точки среды, положения равновесия кото­рых имеют одинаковую координату х (но различные значения координат y и z), колеблются в одинаковой фазе.

На рис.1.3 изображена кривая, которая дает смещение xиз положения равновесия точек с различными x в некоторый мо­мент времени. Не следует воспринимать этот рисунок как зримое изображение волны. На рисунке показан график функции x(х, t)для некоторого фиксированного момента времени 1. С течением времени график перемещается вдоль оси х. Такой график можно строить как для продольной, так и для поперечной волны. В обоих случаях он выглядит одинаково.
