Морфологические характеристики ПС и их взаимосвязь с оптическими свойствами

В спектроскопии гигантского комбинационного рассеяния (ГКР) света в качестве ГКР- активных поверхностей (субстратов) широко применяются пленки серебра (ПС), получаемые методом вакуумного напыления металла на стеклянные подложки и характеризующиеся высоким коэффициентом усиления КР (1-7). Наиболее критическими параметрами, ограничивающими использование таких субстратов в аналитических и физико- химических приложениях, являются:

-быстрая (за 10- 12 часов после напыления) деградация КР-усилительных свойств, объясняемая окислением кластеров серебра, образующих микроскопические дефекты поверхности- адсорбционные центры для молекул аналита;

-нестабильность ПС в растворах некоторых органических растворителей (например, ацетонитрил);

-свойства поверхности ПС, препятствующие адсорбции молекул, обладающих положительно заряженными фрагментами и, следовательно, делающие невозможным их изучение методами ГКР;

-нарушение структуры адсорбированных молекул благодаря сильным (часто химическим) взаимодействиям между молекулами и поверхностью.

Известно также, что стабильность, адсорбционные и оптические свойства ПС определяются морфологией ее поверхности.

В настоящей работе методами математической статистики (корреляционного и факторного анализов) изучена взаимосвязь оптических характеристик пленок серебра (ПС) с параметрами их поверхности.

1. Техника и методика эксперимента и расчета.

Пленки серебра получены путем вакуумного (р<10^-5 Торр) напыления серебра на стеклянные подложки со скоростью 0.04 нмс в рабочей камере вакуумного поста ВУП-5. Термический отжиг пленок проводили на воздухе (в муфельной печи) при температуре до 350°С (8).

Для регистрации спектров оптической плотности использовался спектрометр SPECORD UV-VIS (Carl Zeiss). Контроль за структурой поверхности пленок осуществлялся с помощью атомно-силового микроскопа (АСМ) фирмы “Нанотехнология” (Москва). Все измерения выполнены при комнатной температуре.

Проанализировано 40 образцов ПС с различными спектрами оптической плотности. Статистическая обработка результатов эксперимента проводилась методами корреляционного и факторного анализов с использованием специализированного программного пакета. Факторный анализ проводился методом главных компонент, в котором в качестве критерия оптимальности используют минимум расхождения между ковариационной матрицей исходных признаков и той, которая получается после оценки нагрузок (мера “расхождения” двух матриц в данном случае есть евклидова норма их разности).

2. Морфология и спектры оптической плотности пленок серебра.

Структура поверхности ПС зависит от условий их приготовления (скорости напыления, температуры подложки, материалов пленки и подложки и процедуры термической обработки после напыления пленки) (9-11).

Изучение морфологии используемых в наших исследованиях пленок серебра методами атомно-силовой микроскопии показывает, что исходные (неотожженные) пленки серебра представляют собой сплошную пленку толщиной 10…15 нм со случайными шероховатостями высотой 0.1…5 нм (рис.1.1, 1.2). В результате отжига поверхность пленки преобразуется в квазипериодическую островковую структуру с полуэллипсоидальными островками высотой 40…80 нм и сглаженными наноразмерными шероховатостями (рис.1.3, 1.4), а также с улучшенными адсорбционными свойствами по отношению к положительно заряженным фрагментам адсорбатов (12). Шероховатости поверхности пленки могут быть охарактеризованы поперечными взаимно ортогональными размерами A и B, а такжевысотой кластеров H_real. Форма частиц оценивалась отношением (R) высоты (H_real) к поперечному размеру (B) (R = H_real /B), а также отношением (L) главного поперечного размера (A) к ортогональному ему размеру (B) (L = A/B).

Рис. 1. АСМ изображения (1, 3) и сечение в плоскости ZУ (2, 4) исходной (1, 2) и отожженной (3, 4) ПС. Разрешение АСМ: 0.5 нм.

Оптические характеристики и КР-усилительные свойства ПС определяются, главным образом, структурой их поверхности.

Так, спектры оптической плотности ПС определяются, в основном, возбуждением на металлических шероховатостях поверхностных плазменных резонансов (12).

В результате термической модификации наблюдается ~300нм гипсохромный сдвиг максимума полосы оптической плотности (рис.2), соответствующей возбуждению “плоскостных” мод поверхностных плазмонов, и ее сужение (12, 13). Кроме того, после отжига (ведущего к увеличению высоты островков) появляется новая (~350нм) полоса, соответствующая нормальной компоненте плазмонных осцилляций.

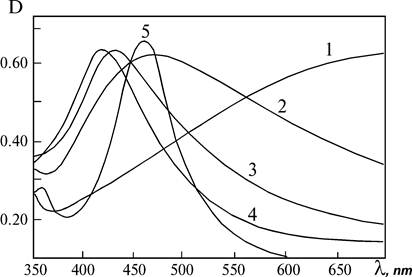

Рис. 2. Спектры оптической полотности ПС:исходной (1); отожженной при 125°С (2), при 175°С (3), при 225°С (4), при 350°С (5).

3.взаимосвязь оптических характеристик и параметров шероховатости поверхности пленок серебра.

Экспериментальные данные об оптических параметрах 40 образцов ПС, полученные из спектров оптической плотности (максимальное значение оптической плотности D_max, значение ее D_exc на длине волны возбуждения l_exc, длина волны l_max в максимуме оптической плотности, полуширина полосы оптической плотности Dl/2, “отстройка” длины волны возбуждения l_max-l_exc, произведения и отношения этих параметров- D_max (Dl/2), D_max/(Dl/2), D_exc/(Dl/2), D_max/(Dl/2)(l_max-l_exc)), и средние значения параметров шероховатости поверхности этих ПС (максимальная высота H_max, реальная высота H_real, поперечные размеры A и B, минимальное расстояние между островками Dist, коэффициенты формы островков H_real/A, H_real/B, A/B), полученные из АСМ-изображений, сведены в (табл. 1).

С применением метода корреляционного анализа из программного пакета STATISTICA for Windows были рассчитаны коэффициенты линейной корреляции оптических параметров ПС с результатами АСМ-изучения поверхности пленок (табл. 2).

Установлено, что наиболее коррелируют: максимальное значение оптической плотности с расстоянием между островками (коэффициент корреляции 0,95) и коэффициентом формы островков R (0,76); так называемый параметр “качества” спектра оптической плотности D_max/(Dl/2) с расстоянием между островками (0,93) и коэффициентом формы островков R (0,68); полуширина полосы оптической плотности с расстоянием между островками (-0,79). В приводимой для сравнения таблице коэффициентов корреляции оптических параметров и параметров шероховатости отдельно для о-ПС (табл. 3) эти зависимости проявляются еще более наглядно (вследствие более точной аппроксимации островков и более достоверной программной обработки АСМ-изображений о-ПС по сравнению с н-ПС).

Результаты факторного анализа (табл. 4, рис. 3,4) также подтверждают наличие взаимосвязей, выявленных методами корреляционного анализа. Факторный анализ проводился методом главных компонент. В соответствии с графиком собственных значений факторов (рис. 3), для нашей модели были выбраны первые четыре фактора. Факторные нагрузки для них приведены в (табл. 4). Из таблицы видно, что первый фактор наиболее значим и именно он объединяет (связывает) оптические параметры с параметрами шероховатости ПС. При этом, как видно из таблицы, наиболее связаны между собой минимальное расстояние между островками Dist, максимальное значение оптической плотности ПС D_max и параметр спектра оптической плотности ПС D_max/(Dl/2). Это же иллюстрируется двумерным (рис. 4) графиками факторных нагрузок.
