Устройства цифровой индикации

ОБЩАЯ ЧАСТЬ.

    1. Структурная схема устройства динамической индикации.

Структурная схема обеспечивает динамическую индикацию 5х десятичных цифр на семисегментных полупроводниковых индикаторах. Ввод информации производится параллельно в двоично- десятичном коде (тетрадами: единицы, десятки, сотни, тысячи) (Рисунок1). Коммутатор У1 обеспечивает поочерёдное подключение входной информации. Преобразователь У2 двоично- десятичный (2–10) код преобразует в код семисегментного цифрового индикатора. Счёчик У3 непрерывно подсчитывает входные импульсы, подаваемые от генератора GT, коэффициент пересчёта счётчика N=5. Каждое состояние счётчика У3 дешифрирует дешифратор У4, подключая соответствующий индикатор.


2 РАСЧЁТНАЯ ЧАСТЬ.

2.1 Разработка принципиальной схемы коммутатора У1


Выполним синтез мультиплексора, коммутирующего n = 5 информационных входов. Число адресных входов А определяем из соотношения n ≤ 2А, где А – число разрядов адреса (или число адресных входов). Так, для = 5 А = 3 (А1, А2 и А3).

Приведём таблицу истинности требуемого мультиплексора и его условное графическое изображение.


Таблица 1 - Таблица истинности мультиплексора.


Адресные входы

Выходы

А3

А2

А1

Q

0

0

0

0

1

0

0

1

1

0

0

1

0

1

0

D0

D1

D2

D3

D4



Рисунок 2 - Условное графическое изображение мультиплексора


Запишем логическую функцию выхода Q в СДНФ

Q=D0­∙ A3∙A2∙A1v D1∙A3 ∙A2∙A1v D2∙ A3 ∙A2∙A1v D­3∙ A3 ∙A2∙A1v D4∙ A3 ∙A2∙A1

Произведём построение логической схемы мультиплексора по полученной логической функции выхода Q.


А3А2А1А3А2А1

1

1

1

1

A3

A2


Q

A1



D0


D1


D2

D3


D4



Рисунок 3 – Логическая схема мультиплексора.


Произведём выбор микросхемы мультиплексора с числом информационных входов D не менее заданного числа = 5, используя “Приложения методических заданий к курсовому проекту”.Выбираем микросхему К155КП7



Рисунок 4 – Микросхема мультиплексора К155КП7.

Вычертим полную схему комутатора на микросхеме К155КП7

MS


D0

D1

D2

D3

D4

D5

D6

D7

A1

A2

A3

S


Q

























из выходов

счётчика




Рисунок 5 - Принципиальная схема комутатора.

2.2 Выбор микросхемы преобразователя У2 двоично-десятичного кода в код цифрового индикатора


Для преобразования двоично-десятичного кода в код семисегментного индикатора применяем микросхему дешифратора К514ИД1



Рисунок 6 - Микросхема преобразователя К514ИД1.


Приведём таблицу истиности преобразователя.


Таблица 2 - Таблица истиности преобразователя.


Цифра

Двоичный код

8421

Состояние элементов (A,B,C,D,E,F,G) и значение управляющих сигналов (У1…У7)


X4


X3


X2


X1

A

B

C

D

E

F

G

У1

У2

У3

У4

У5

У6

У7

0

0

0

0

0

0

0

0

0

0

0

1

1

0

0

0

1

1

0

0

1

1

1

1

2

0

0

1

0

0

0

1

0

0

1

0

3

0

0

1

1

0

0

0

0

1

1

0

4

0

1

0

0

1

0

0

1

1

0

0

5

0

1

0

1

0

1

0

0

1

0

0

6

0

1

1

0

0

1

0

0

0

0

0

7

0

1

1

1

0

0

0

1

1

1

1

8

1

0

0

0

0

0

0

0

0

0

0

9

1

0

0

1

0

0

0

0

1

0

0

2.3 Подключение семисегментных индикаторов.

Сигналом с выходов A – G преобразователя У2, управляющие свечением сегментов индикатора, подаются параллельно на входы индикаторов А – Q, т.е. выход А преобразователя подключается ко входу А каждого индикатора и т.д. В качестве индикатора используем АЛС324

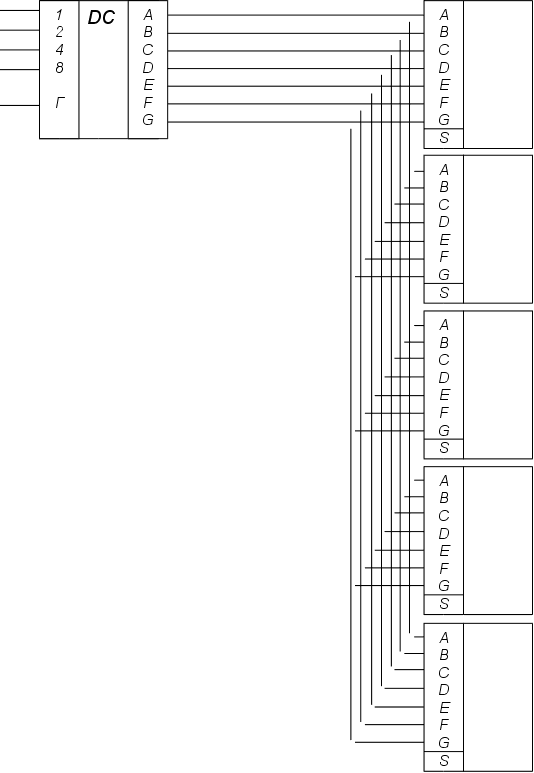

Схема подключения семисегментных индикаторов (АЛС).









от выходов

дешифратора



2.4 Выбор микросхемы двоичного счётчика.

Двоичный счётчик У3 подсчитывает тактовые импульсы генератора. Число индицируемых цифр представлено количеством индикаторов в схеме n=5 и определяет коэффицент пересчёта чётчика N. Кроме того, число разрядов счётчика равно числу адресных входов мультиплексоров.


Cоставим таблицу и вычертим диаграмму состояний счётчика с N = n = 5


Таблица3 - Таблица состояния счётчика.


Входной импульс

Двоичный код на выходах.

4

2

1

0

1

2

3

4

5

0

0

0

0

1

0

0

0

1

1

0

0

0

1

0

1

0

0


1 2 3 4 5














0


1


0


1


0 0



0 0


1 1


0 0


Рисунок 8 - Диограмма состояний счетчика.


Выберем микросхему двоичного счётчика К155ИЕ5.

СТ2

C1


C2



R

1


2


3


4



Рисунок 9 - Микросхема двоичного счётчика К155ИЕ5.

Для обеспечения N=5 необходимо, чтобы при появлении на выходах двоичного кода 0101(2)­ = 5(10) все триггеры счётчика обратились в “0”. Для этого необходимо ввести цепи обратной связи с выходов счётчика, соответствующих N=5, в данном случае подать выход 4 на схему сброса.


2.5 Синтез дешифратора У4.

Дешифратор У4 в разрабатываемой схеме формирует номер (адрес) подключаемого индикатора. Сигнал с выхода дешифратора является упровляющим для индикатора, поэтому подключение осуществляется ко входу S.Составим таблицу истиности дешифратора с учётом заданного n = 5

Таблица 4 - Таблица истинности дешифратора.


Выходы

N

Вых.

Х3

Х2

Х1

0

0

0

0

1

0

0

1

1

0

0

1

0

1

0

0

1

2

3

4

Запишем логические функции выходов через операцию И, а также через операцию И-НЕ.

У0=Х3  Х2 Х1 У0= Х3 Х2 Х1

У1=Х3  Х2 Х1 У1= Х3 Х2 Х1

У2=Х3  Х2 Х1 У2= Х3 Х2 Х1

У3=Х3  Х2 Х1 У3= Х3 Х2 Х1

У4=Х3  Х2 Х1 У4= Х3 Х2 Х1


Х3Х2 Х1Х3Х2 Х1

1

Х2 У0

1

Х1 У1


1

Х1 У2


У3

У4

Рисунок 10 - Логическая схема дешифратора в базисе И,ИЛИ,НЕ


Х3Х2 Х1Х3Х2 Х1

Х3 У0

Х2 У1


Х1 У2


У3


У4

Рисунок 11 -Логическая схема дешифратора в базисе И – НЕ.

Производим выбор дешифратора.



Рисунок 12 - Микросхема дешифратора К155ИД1.


2.6 Принципиальная электрическая схема устройства динамической цифровой коммутации.

Схема обеспечивает индикацию 5 десятичных цифр на семисегментных полупроводниковых индикаторах. Ввод информации производится параллельно в двоично-десятичном коде (тетрадами: единицы, десятки, сотни, тысячи).

Коммутатор У1 обеспечивает поочерёдное подключение входной информации в соответствии с адресом, поступающим с выходов счетчика У3, коэффициент пересчёта которого равен 5.

Двоичной коммутации на выходе счётчика отражают его состояние при поступлении входных импульсов от генератораGТ. Преобразователь У2 двоично-десятичный код преобразовывает в код семисегментного цифрового индикатора, поступающий одновременно на все индикаторы. Номер подключаемого индикатора задаётся в двоичном коде с выходов счётчика У3, который потом дешифрируется дешифратором. Выходы дешифратора подключаются ко входам S индикаторов У5 (DD6 – DD9), обеспечивая подключение соответствующего индикатора. Время подключения индикатора очень мало (10 – 15 мсек.), оно подобрано таким образом, чтобы не было заметно “мигания” индикаторов для человеческого глаза и определяется тактовой частотой генератора GТ.

Для того чтобы “высветить” четвёртую цифру, необходимо получить со счётчика адрес 001. При этом информация 0101, соответствующая цифре “5” передаётся на выходы Q мультиплексоров и далее на вход преобразователя У2. Преобразователь преобразует двоичный код в код семисегментного индикатора, информация с которого поступает на индикаторы. В данный момент времени подключится только первый индикатор, т.к. двоичный код 001 с выходов счётчика дешифрирует дешифратор У4 и выдаёт активный сигнал на нулевой выход.
