Триггеры

1. Общие сведения

Устройство, имеющее два устойчивых состояния, называют триггером. Он имеет два выхода, один из них называют прямым, а другой — инверсным. Потенциалы на них взаимно инвертированы: лог. 1 на одном выходе соответствует лог. 0 на другом. С прихо­дом переключающих (запускающих) сигналов переход триггера из одного состояния в другое происходит лавинообразно, и потен­циалы на выходах меняются на противоположные.

В интервале между переключающими сигналами состояние триггера не меняется, т. е. триггер "запоминает" поступление сигна­лов, отражая это величиной потенциала на выходе. Это дает возможность использовать его как элемент памяти.

При лавинообразных переключениях на выходе триггера формируются прямоугольные импульсы с крутыми фронтами. Это по­зволяет использовать триггер для формирования прямоугольных импульсов из напряжения другой формы (например, из синусои­дального).

При двух последовательных переключениях триггера на выходе формируется один импульс, т.е. триггер можно использовать как делитель частоты переключающих сигналов с коэффициентом, равным двум.

Триггеры можно разделить на не тактируемые и тактируемые. Не тактируемый (асинхронный) триггер может менять свое состояние

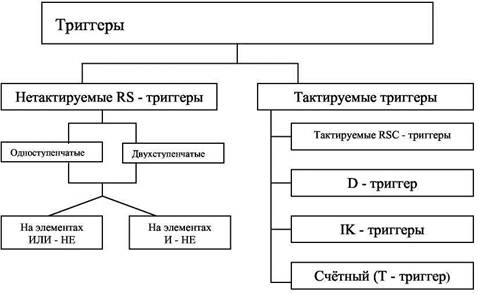

Рис.1

переключающими сиг­налами в любое время. Так­тируемый (синхронный) триггер переключается син­хронно с поступлением спе­циального тактирующего импульса. Эти и другие ти­пы триггеров, показанные в таблице классификации, подробно рассмотрены да­лее.

Промышленность выпус­кает разнообразные типы триггеров в интегральном исполнении. Кроме того, они могут быть выполнены на цифровых интегральных микросхемах, операционных усилителях и на транзисто­рах. Рис.1.

2. Не тактируемые триггеры

На выходе элемента И-НЕ (ИЛИ-НЕ) имеется инвертор (усилитель). В структуре из двух таких элементов можно обеспечить по­ложительную обратную связь, если вход одного элемента соединить с выходом другого, и баланс амплитуд. Такой структурой яв­ляется RS-триггер. Он имеет два выхода: прямой () и инверсный () и два входа: S — установки прямого выхода в 1 (говорят: "установки триггера в 1") и R — установки триггера в 0. Такой триггер является асинхронным RS-триггером. Он применяется само­стоятельно, а также в качестве запоминающей ячейки входит в состав более сложных интегральных триггеров.

2.1. Структуры триггеров
