Развитие современной техники привело к необходимости быстрого и точного решения задач управления и координации с учетом событий, происходящих на больших расстояниях от центров управления. При этом резко возросла роль связи не только в схеме «человек-человек», но и для передачи данных в схеме, соединяющей между собой две электронных машины.

Характер в этом случае обуславливает особые требования к тракту: во-первых, - повышение пропускной способности систем связи, и, во-вторых, - увеличение требований к надежности и качеству передачи.

Особенность использования радиорелейной и тропосферной связи является применение УКВ диапазона, в котором они работают.

Первое преимущество состоит в том, что в диапазоне УКВ имеется возможность применения антенн с большой направленностью при малых габаритах их. Это уменьшает взаимные помехи между станциями и дает возможность использовать передатчики малой мощность.

Второе преимущество – в том, что в диапазоне УКВ может быть передан широкий спектр частот. Это дает возможность передавать на одной несущей частоте сигналы большого числа каналов. Современные линии строятся с расчетом на передачу от одного-двух до тысячи т более телефонных сообщений.

Третьим преимуществом диапазона УКВ является то обстоятельство, что в этом диапазоне весьма мало влияние различного рода помех. На более высокочастотной части диапазона линии меньше подвержены помехам, т.к. с одной стороны, вероятность появления помех в этом диапазоне меньше, а с другой стороны направленность антенн выше а, следовательно, меньше вероятность проникновения помехи в приемник. На более низких частотах в области метровых волн вероятность появления помех от системы зажигания двигателей внутреннего сгорания или индустриальных и атмосферных помех велика, а направленность антенн низка. Поэтому качество каналов таких линий обычно ниже.

1. Радиорелейная связь. Основные понятия.

Под радиорелейной связью понимают радиосвязь, основанную на ретрансляции радиосигналов дециметровых и более коротких волн станциями, расположенными на поверхности Земли. Совокупность технических средств и среды распространения радиоволн для обеспечения радиорелейной связи образует радиорелейную линию связи.

Земной называют радиоволну, распространяющуюся вблизи земной поверхности. Земные радиоволны короче 100 см хорошо распространяются только в пределах прямой видимости. Поэтому радиорелейную линию связи на большие расстояния строят в виде цепочки приемно-передающих радиорелейных станций (РРС), в которой соседние РРС размещают на расстоянии, обеспечивающем радиосвязь прямой видимости, и называют ее радиорелейной линиейпрямой видимости (РРЛ).

Рисунок 1.1 – К пояснению принципа построения РРЛ

Классификация радиорелейных линий связи.

• В зависимости от первичной сети ЕАСС различают:
• Магистральные РРЛ
• Внутризоновые РРЛ
• Местные РРЛ.
• В зависимости от способа формирования ГС различают аналоговые и цифровые РРЛ. Аналоговые РРЛ в зависимости от способа объединения (разделения) электрических сигналов и метода модуляции несущей различают:
• РРЛ с ЧРК
• ЧМРРЛ с ФИМ-АМ
• В зависимости от числа N организуемых каналов ТЧ:
• Малоканальные — N £ 24
• Со средней пропускной способностью — N = 60 ... 300
• С большой пропускной способностью—N = 600 ... 1920.

• Цифровые РРЛ классифицируют по способу модуляции несущей:
• ИКМ-ЧМ
• ИКМ-ФМ
• и другие
• В зависимости от скорости передачи двоичных символов В:
• с малой пропускной способностью — В<10 Мбит/с
• со средней пропускной способностью — В=10...100 Мбит/с
• с высокой пропускной способностью — В>100 Мбит/с

1.1. Некоторые виды используемых станций и их параметры

Радиорелейная станция Р-415

РРС Р-415 предназначена для создания временных быстроразвертываемых малоканальных радиорелейных линий связи. Радиостанция допускает встречную работу в радиолинии с радиорелейной станцией типа Р—405М. По условиям эксплуатации станция может быть установлена в автомобилях, самолетах, вертолетах. РРС изготавливается в шести вариантах, отличающихся количеством и типом приемопередатчиков (Н, В, НВ) и напряжением питания (27 В, 220 В 50 Гц/27 В).

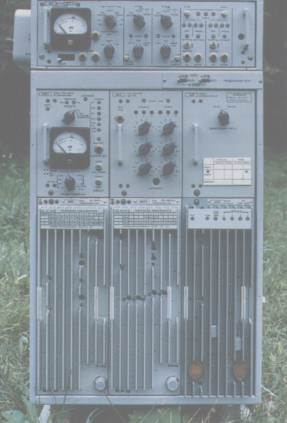

Рисунок 1.1.1 – Внешний вид станции Р-415

Р-415 обеспечивает следующие режимы работы:

• режим внутреннего уплотнения, при котором обеспечивается одновременная работа по двум телефонным и двум телеграфным каналам;
• режим внешнего уплотнения аппаратурой типа “Азур” по трем оперативным и одному служебному телефонным каналам;
• режим внешнего уплотнения аппаратурой передачи данных со скоростью 12—4 8 кБит/с;
• режим дистанционного управления КВ или УКВ радиостанциями;
• симплексный режим, при котором обеспечивается работа по одному из телефонных каналов с повышенной девиацией частоты;
• режим автоматизированного контроля, обеспечивающий определение неисправного блока.

Технические данные

Pадиорелейная станция Р-419С

РСР—419 С предназначена для организации самостоятельных радиорелейных и кабельных линий связи, а также для ответвления каналов от многоканальных радиорелейных, тропосферных и проводных линий связи на стационарных объектах связи. Станция имеет семь вариантов исполнения, отличающихся комплектацией (количество приемопередатчиков, наличие блока сопряжения, типы антенных устройств),

Рисунок 1.1.2 – Внешний вид станции Р-419С

ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиорелейная станция Р-419А

Рисунок 1.1.3 – Внешний вид станции Р-419А

PPC P-419 А предназначена для создания временных быстроразвертываемых малоканальных радиорелейных линий связи, PPC смонтирована на автошасси ЗИЛ-131 в кузове K2-13L

Станция имеет три варианта исполнения, отличающихся используемой транспортной базой:

• Р-419 А - используется новая транспортная база;
• Р-419 АР - используется транспортная база из морально устаревших изделий;
• Р-419 БР - вариант станции без транспортной базы.

ТЕХНИЧЕСКИЕ ДАННЫЕ
