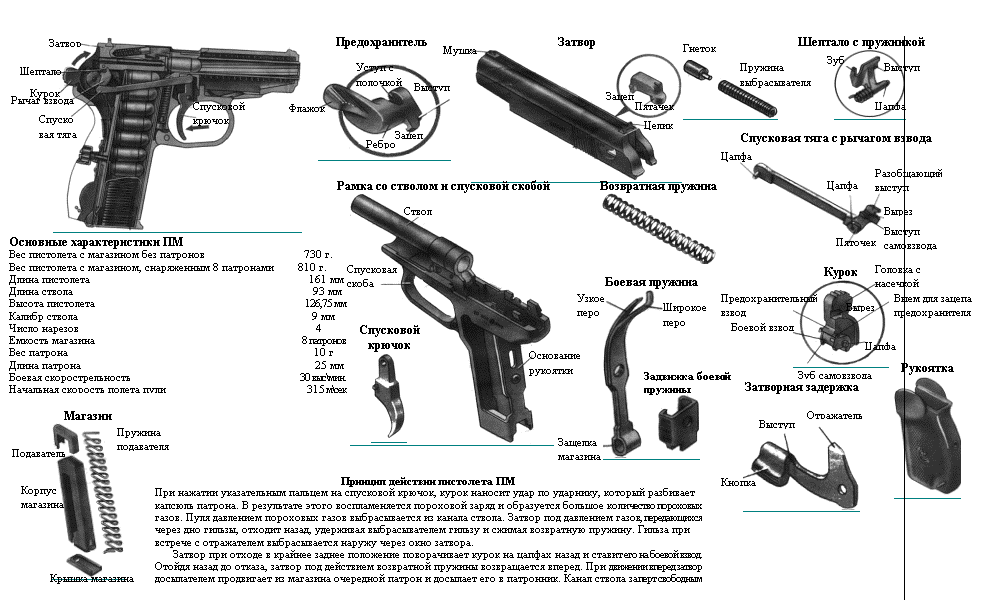

Пистолет Макарова
9 - мм (составные части)
Основные характеристики ПМ
Вес пистолета с магазином без патронов 730 г.
Вес пистолета с магазином, снаряженным 8 патронами 810 г.
Длина пистолета
161 мм
Длина ствола
93 мм
Высота пистолета
126,75 мм
Калибр ствола
9 мм
Число нарезов
4
Емкость магазина
8 патронов
Вес патрона
10 г
Длина патрона
25 мм
Боевая скорострельность
30 высмин.
Начальная скорость полета пули
315 мсек
Предохранитель
(pic)
Затвор
Шептало
Курок
Рычаг взвода
Спусковая тяга
Спусковой крючок
Выступ
Зацеп
Ребро
Уступ с полочкой
Флажок
Затвор
(pic)
Мушка
Зацеп
Пятачек
Пружина выбрасывателя
Рамка со стволом и спусковой скобой
(pic)
(pic)
Ствол
Спусковая скоба
Основание рукоятки
Спусковая тяга с рычагом взвода
(pic)
Гнеток
Боевая пружина
(pic)
Узкое перо
Возвратная пружина
(pic)
Зуб
Широкое перо
Задвижка боевой пружины
Рукоятка
(pic)
Цапфа
Цапфа
Пяточек
Разобщающий выступ
Вырез
Выступ самовзвода
Защелка магазина
Шептало с пружинкой
(pic)
Выступ
Цапфа
Курок
(pic)
Головка с насечкой
Вырез
Выем для зацепа предохранителя
Цапфа
Зуб самовзвода
Предохранительный взвод
Боевой взвод
Целик
Затворная задержка
(pic)
Отражатель
Выступ
Кнопка
Спусковой крючок
(pic)
Магазин
(pic)
Пружина подавателя
Крышка магазина
Корпус магазина
Подаватель
Принцип действии пистолета ПМ
При нажатии указательным пальцем на спусковой крючок, курок наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола.
Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.
Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.
