Инженерно – геодезическая практика

P Место прохождения инженерно – геодезической практики: остановка «платформа 383 км»

P Цель работы: закрепление полученных знаний, приобретение навыков работы с геодезическими приборами.

Необходимо выполнение:

· поверок и юстировок геодезических приборов;

· геодезических работ при создании геодезического обоснования;

· теодолитной, высотной, тахеометрической съемок;

· специальные виды геодезических работ, а также решение конкретных геодезических задач;

P Виды работ:

1 организационные мероприятия (формирование бригад, проведение инструктажа по ТБ, документация, ознакомление с программой практики);

2 поверки инструментов (теодолита, нивелира);

3 создание геодезического съёмочного обоснования (рекогносцировка местности, закрепление точек планово – высотного обоснования, проложение теодолитного хода, нивелирование точек теодолитного хода);

4 теодолитная съемка (ознакомительно). Каждый студент должен выполнить съемку четырех контурных точек, используя различные способы съемки. Тахеометрическая съемка (1-2 станции на студента);

5 построение совмещенного плана теодолитной и тахеометрической съемок;

6 подготовка данных и вынос в натуру проектных осей (одна проектная точка на студента);

7 геодезическое трассирование сооружений линейного типа (100м трассы на студента, ширина полосы съемки – 20 м от оси, число углов поворота – не менее двух, число поперечников – не менее двух на бригаду);

8 нивелирование поверхности по квадратам (размер площадки – 50х50 м, стороны квадратов – 10м – выполняется бригадой);

9 решение инженерно – геодезических задач (виды задач – по заданию преподавателя). Выполняется бригадой;

10 полевой контроль и сдача инструментов – вся бригада;

11 оформление отчета по практике с последующей проверкой его руководителем и исправлением замечаний;

12 сдача отчета;

P Приборы и материалы:

Þ Теодолит 2 Т 30 – П;

Þ Нивелир 2 Н – 3 Л;

Þ Мерная лента;

Þ Рейка (2 шт., 3 м);

Þ Штатив (2 шт.);

Þ Вешка (2 шт. );

Þ Спица.

ПОВЕРКИ И ЮСТИРВОКИ ПРИБОРОВ

1. Теодолит 2Т - 30 П

q Поверка цилиндрического уровня

Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна вертикальной оси вращения теодолита. Вращением алидады устанавливаем ось уровня параллельно линии, проходящей через два подъемных винта. Вращая два винта в противоположных направлениях, мы приводим пузырек уровня на середину. Затем поворачивают алидаду на 1800. Если пузырек уровня остается на середине, то уровень исправен и поверку считают выполненной. Если пузырек смещается более, чем на два деления, уровень не исправен и требуется выполнить юстировку.

Þ Юстировка

Исправительными винтами уровня перемещают пузырек по направлению к нуль – пункту на половину дуги отклонения. Подъемными винтами приводят пузырек уровня на середину, повторяют поверку.

Результаты поверки:

Сильченко Ю.:

После поворота алидады на 1800 пузырек уровня остается на середине, следовательно, поверка считается выполненной.

Руднев Д.:

После поворота алидады на 1800 пузырек уровня остается на середине, следовательно, поверка считается выполненной.

Бородина О.С.:

После поворота алидады на 1800 пузырек уровня остается на середине, следовательно, поверка считается выполненной.

Баринова О.А.:

После поворота алидады на 1800 пузырек уровня остается на середине, следовательно, поверка считается выполненной.

q Поверка сетки нитей

Нить сетки наводят на четко видимую точку так, чтобы изображение совместилось с вертикальной нитью сетки сверху. Вращая наводящий винт трубы, перемещают изображение наблюдаемой точки вниз. Поверка считается выполненной, если точка не сошла с вертикальной нити. Если точка смещается с нити, выполняют юстировку.

Þ Юстировка

Снимают колпачок основной трубы, ослабляют исправительные винты сетки нитей, разворачивают сетку на нужный угол, закрепляют юстировочные винты сетки нитей, повторяют поверку.

Результаты поверки:


Сильченко Ю.:


Руднев Д.:


Бородина О.С.:


Баринова О.А.:

q Определение коллимационной ошибки (С)

Визирная ось трубы должна быть перпендикулярна оси вращения трубы. Устанавливают теодолит по уровню. При КП наводят теодолит на точку; снимают отчет по горизонтальному кругу. Ту же самую операцию выполняют при КЛ. Коллимационная ошибка вычисляется по формуле:

.

Значение . Если , то выполняют юстировку.

Þ Юстировка

Наводящим винтом алидады устанавливают по горизонтальному кругу отсчет: .

При этом изображение наблюдаемой точки сместится из центра сетки нитей. Ослабив исправительные винты сетки, боковыми исправительными винтами совмещают центр сетки нитей с точкой. Осторожно затягивают исправительные винты (1.2.1 и 1.3.1 – повторяют).

Результаты измерений:

Руднев Д.: КЛ 1960 37|

КП 160 36|

Баринова О.А.: КЛ 3400 35|

КП 1600 35|

Сильченко Ю.: КЛ 1750 34|

КП 3550 33|


Бородина О.С.: КЛ 3200 20|

КП 1400 20|

q Определение места нуля (М0)

Место нуля – это отсчет по вертикальному кругу, когда зрительная труба горизонтальна, а пузырек уровня при алидаде находится в нуль – пункте. Зрительную трубу наводят на высоко расположенную точку, и при двух положениях теодолита снимают отчет по вертикальному кругу. Место нуля вычисляют по формуле: . Значение . Если , то выполняют юстировку.

Þ Юстировка

По вертикальному кругу устанавливают отсчет, равный углу наклона , равный: . При этом изображение наблюдаемой точки сместится из центра сетки нитей. Ослабив боковые исправительные винты сетки нитей, вертикальными исправительными винтами совмещают центр сетки нитей с наблюдаемой точкой. Закрепляют винты.

Результаты измерений:

Руднев Д….: КЛ 160 12|

КП -160 12|

Баринова О.А.: КЛ 140 41|

КП -140 41|

Сильченко Ю.: КЛ 20 34|

КП -20 34|

Бородина О.С.: КЛ 30 31|

КП -30 31|

2. Нивелир 2Н – 3Л

q Поверка круглого уровня

Ось круглого уровня должна быть параллельна оси вращения нивелира.

Двумя подъемными винтами приводят пузырек круглого уровня в нуль – пункт. Если после поворота верхней части нивелира на 1800 пузырек останется в нуль – пункте – условие выполнено. В противном случае, исправительными винтами уровня перемещают пузырек в направлении к нуль – пункту на половину дуги отклонения. Подъемными винтами приводят уровень на середину. Поверка повторяется.

Результаты поверки:


Сильченко Ю.: После поворота на 1800 .

Поверка выполнена.

Руднев Д.: После поворота на 1800 .

Поверка выполнена.

Баринова О. А.: После поворота на 1800 .

Поверка выполнена.

Бородина О.С.: После поворота на 1800 .

Поверка выполнена.

q Поверка сетки нитей.

Выполняется аналогично поверке сетки нитей у теодолита (повторяется горизонтальная нить сетки по рейке).То есть вертикальная нить сетки должна быть параллельна оси вращения нивелира.

Поверку выполняют двумя способами:

1. На расстоянии 25 – 30 м от нивелира подвешивают шнур с отвесом и наводят вертикальную нить сетки на шнур отвеса. Если вертикальная нить совпадает со шнуром, поверку считают выполненной, если не совпадает, тогда необходимо провести юстировку.

2. Наводят трубу нивелира на вертикально установленную рейку таким образом, чтобы рейка была слева и снимают отсчет по рейке. Затем наводящим винтом нивелира перемещают изображение на правый край сетки и снова снимают отсчет по рейке. Если отсчеты одинаковые, поверку считают выполненной, если нет – требуется юстировка.

Þ Юстировка

Открепляют винты, удерживающие окуляр и производят разворот окуляра вместе с сеткой нитей на нужный угол.

q Поверка цилиндрического уровня (главное условие нивелира).

Ось цилиндрического уровня должна быть параллельна визирной оси трубы. Поверку выполняют двойным нивелированием (в прямом и обратном направлениях) линии длиной 50 – 70 м.

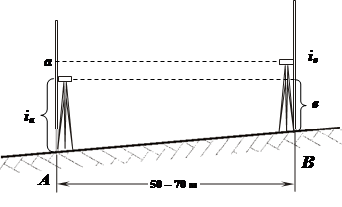

Точки А и В (рис.) закрепляют колышками. Над точкой А устанавливают нивелир так, чтобы окуляр находился над (.) А, в точку В ставят рейку. Измеряют высоту инструмента iA по черной стороне рейки, наводят трубу на рейку и записывают отсчет по черной стороне. Ту же операцию выполняют по красной стороне рейки. Нивелир и рейку меняют местами.

Измеряют iB, a по черной стороне рейки, затем для контроля по красной стороне. Вычисляют Х по черной и красной стороне:

Значения Х, полученные по черной и красной сторонам рейки не должны расходиться более чем на 4 мм. Затем вычисляют Х ср:

Значение мм. Если Х ср.>4 мм, следовательно, главное условие нивелира не выполняется и поэтому выполняют юстировку.

ÞЮстировка

Элевационным винтом устанавливают по рейке исправительный отсчет, который вычисляют по формуле: а испр. = а – Х ср.

При этом цилиндрический уровень сместиться из середины (концы пузырька разойдутся). Возникшее смещение пузырька уровня устраняют вертикальными исправительными винтами уровня, предварительно ослабив боковые исправительные винты. После этого поверки 1и 3 повторяют.

Результаты поверки:

Сильченко Ю.
