Съёмка подземных коммуникаций

1. ОБЩИЕ СВЕДЕНИЯ О ПОДЗЕМНЫХ КОММУНИКАЦИЯХ

2. ИСПОЛНИТЕЛЬНАЯ СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ

2.1 ЭЛЕМЕНТЫ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИИ, ПОДЛЕЖАЩИЕ СЪЕМКЕ

2.2. ГОРИЗОНТАЛЬНАЯ СЪЕМКА

2.3. ВЕРТИКАЛЬНАЯ СЪЕМКА

2.4. СОДЕРЖАНИЕ И СОСТАВЛЕНИЕ ИСПОЛНИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

2.5. ОФОРМЛЕНИЕ ИСПОЛНИТЕЛЬНОГО ЧЕРТЕЖА

3. СЪЕМКА СУЩЕСТВУЮЩИХ ПОДЗЕМНЫХ КОММУНИКАЦИИ

3.1. ОБЩИЕ СВЕДЕНИЯ ОБ ОРГАНИЗАЦИИ И СОДЕРЖАНИИ РАБОТ

3.2. ОБЪЕКТЫ И МЕТОДИКА СЪЕМКИ

3.3. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

3.4. РЕКОГНОСЦИРОВКА, ОБСЛЕДОВАНИЕ И НИВЕЛИРОВАНИЕ ПОДЗЕМНЫХ

КОММУНИКАЦИЙ

ЗАКЛЮЧЕНИЕ

1. ЛИЦЕНЗИРОВАНИЕ ГЕОДЕЗИЧЕСКИХ РАБОТ

2. СТАНДАРТИЗАЦИЯ В ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТАХ

3. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТ

СПИСОК ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

С ростом благоустройства городов и сельских населенных пунктов, технического уровня современных промышленных предприятий, добычи полезных ископае­мых непрерывно растет насыщенность их территорий различными инженерными коммуникациями. Для строи­тель­ства, проектирования и эксплуатации городских и промышленных объектов требуются точ­ные данные о размещении в плане и по высоте всего комплекса инже­нерных коммуникаций с указанием их технических ха­рактеристик. Это вызывает необходимость проведения боль­шого объема инженерно-геодезических работ по съемке и составлению планов инженерных коммуни­каций.

Инженерные коммуникации — это линейные со­оружения с технологическими устройст­вами на них, предназначенные для транспортирования жидкостей, газов и передачи энергии. Их можно разделить на две группы: подземные и надземные коммуникации. В ка­честве си­нонимов их также называют инженерными се­тями, а отдельные коммуникации — трассами или про­кладками.

Подземные инженерные коммуникации состоят из трубопроводов, кабельных линий и кол­лекторов.

Характер обустройства местности, где проложе­ны инженерные коммуникации, во многом определяет особенности их размещения и технологических связей.

Территории современных городов насыщены системой инженерных коммуникаций, про­ложенных преимущественно ниже поверхности земли. Размещение городских инженерных коммуникаций определяется раз­мером и конфигурацией территории города, плотностью и этажностью застройки, уровнем развития коммуналь­ного хозяйства города (поселка).

Наиболее полно использовано подземное простран­ство города в пределах территорий го­родских улиц. Здесь размещение подземных инженерных коммуника­ций осуществлено при преимущественно минимальных расстояниях и плане между отдельными прокладками, а также между ними и зданиями, сооружениями, доро­гами и т. д. Большое распространение полу­чили совмещенные прокладки подземных коммуникаций в коллекторах. Особо плотное размещение коммуника­ций характерно для центральных улиц и площадей.

На незастроенных территориях инженерные коммуникации представлены отдельными ма­гистральны­ми трубопроводами, надземными и подземными линия­ми электропередач и связи. При этом местоположение и назначение магистральных коммуникаций в большинстве слу­чаев определяется опознавательными столбами.

Различают исполнительную съемку коммуникаций и съемку существующих коммуникаций. Исполнительная съемка инженерных коммуникаций выполняется в процессе и по окончании строительства, но до засыпки траншей подземных инженерных коммуникаций землёй.

Исполнительная съемка инженерных комму­никаций содержит следующие виды работ:

подготовительные;

создание планово-высотной съемочной геодезической сети (обоснования):

планово-высотная съемка элементов инженерных коммуникаций с обмерами сооружений на них.

В дополнение к перечисленным видам работ при исполнительной съемке в состав съемки существующих инженерных коммуникаций входят рекогносцировка и обследование соору­жений инженерных коммуникаций, а также отыскивание местоположения скрытых подзем­ных сетей.

По завершении полевых работ выполняется комплекс вычислительных, графических и кар­тосоставительских работ. По завершении полевых и камеральных работ составляется техни­ческий отсчёт (пояснительная записка), где приводятся фактически выполненные состав и объёмы работ, технологические особенности съёмки на данной территории, характеристика точности полученных планов или исполнительных чертежей.

1. ОБЩИЕ СВЕДЕНИЯ О ПОДЗЕМНЫХ КОММУНИКАЦИЯХ

К подземным коммуникациям относятся такие прокладки в гру­нте как трубопроводы, ка­бельные сети, коллекторы.

Трубопроводы — это сети водопровода, канализации, газоснаб­жения, теплофикации, водо­стока, дренажа, нефте- и газопроводы и другие прокладки, предназначенные для транспорти­рования раз­личного содержимого по трубам.

Кабельные сети передают электроэнергию. Они различаются по напряжению и назначе­нию: сети высокого напряжения, электрифицированного транспорта, уличного освещения; сети слабого той (телефонные, радио и телевизионные). Сети состоят из кабелей проклады­ваемых на глубине до 1 м, распределительных шкафов трансформаторов.

Коллекторы представляют собой подземные сооружения круглого или прямоугольного се­чения сравнительно большого размера (от 1,8 до 3,0 ). В них прокладывают одновременно трубопровод и кабели различного назначения.

Водопровод обеспечивает питьевые, хозяйственные, произведет венные и пожарные нужды и состоит из водопроводных станций и водоразводящих сетей. Водоразводящая сеть делится на магистральную и распределительную. Магистральная сеть (диаметры труб 400 — 900 мм) обеспечивает водой целые районы, а отходящая от неё распределительная сеть подает воду к домам и промышленным предприятиям. Трубы этой сети имеют диаметр 200 — 400 мм, вводы в дома — 50 мм. Для регулирования работы водопроводных сетей на них устанавли­вают арматуру — задвижки, выпуски, краны и др. Для доступа к арматуре устраивают ко­лодцы.

Канализация обеспечивает удаление сточных и загрязненных вод на очистные сооружения и далее в ближайшие водоемы. Канализационная сеть состоит из чугунных и железобетонных труб, смотровых и перепадных колодцев, станций перекачки для пониженных частей за­стройки и других сооружений. Диаметры труб колеблются от 150 до 400 мм.

Водостоками отводят дождевые и талые воды, а также условно детые воды (от мытья и по­ливки улиц). Водосточная сеть состоит из труб, дождеприемных и перепадных колодцев, вы­пусков в водо­емы и овраги. К водосточным колодцам присоединяют водосточ­ные трубы зда­ний. Для водосточной сети применяют асбоцементые и железобетонные трубы диаметром до 3,5 м.

Дренажи применяют для сбора грунтовых вод. Состоят они из перфорированных бетонных, керамических, асбоцементых труб диа­метром до 200 мм.

Газопроводы служат для транспортирования газа. Они подраз­деляются на магистральные (диаметр стальных труб до 1600 мм) и распределительные. Газопроводы идут от станций и хранилищ в районы застройки по проездам. От них отходят вводы в здания и сооружения. Глубина заложения от поверхности этих сетей 0,8—1,2 м. На газопроводах устанавливают запорные краны, конденсатосборники, нюхательные трубки, регуляторы давления и др.

Сети теплоснабжения обеспечивают теплом и горячей водой жилые, общественные и промышленные здания. Теплоснабжение бывает местным (от отдельных котельных) и цен­трализованным (от теплоэлектроцентралей), водяным и паровым. Тепло подают по трубам прямой подачи (температура 120— 150 °С), возвращают к источнику по трубам обратного отвода (температура 40 — 70 °С). Сети теплоснабжения состоят из металлических изолиро­ванных труб; задвижек, размещаемых в камерах; воздушных и спускных кранов, конденсаци­онных устройств, компенсаторов. Диаметр труб достигает 400 мм. Под землей их проклады­вают в железобетонных Пробах, а при массовой плотной застройке трубы ведут прямо через подвалы зданий.

2. ИСПОЛНИТЕЛЬНАЯ СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ

2.1.ЭЛЕМЕНТЫ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИИ, ПОДЛЕЖАЩИЕ СЪЕМКЕ

Съемка подземных инженерных коммуникаций для составления исполнительных чертежей выполняется в процессе их строительства до засыпки траншей.

Не зависимо от вида подземной прокладки сни­маются колодцы, каморы и люки, углы пово­рота, точ­ки на прямолинейных участках по оси подземной сети не реже, чем через 50 м, места изменения уклонов ком­муникаций и диаметров труб, места присоединения и ответвле­нии.

По каждому отдельному виду подземной инженерной коммуникации съемке и определе­нию подлежат:

по водопроводу и трубопроводу специального тех­нического назначения (нефтепровод, ма­зутопровод, мас­лопровод, золопровод и др.) — пожарные гидранты, задвижки, вантузы, ава­рийные выпуски, водоразборные колонки, упоры на углах поворота, диаметры труб;

по канализации (самотечной и напорной), водосто­ку и дренажу — аварийные выпуски, оголовки выпу­сков водостока, дождеприемники, ливнеспуски, очистные сооружения на во­достоках, упоры на углах поворота на­порной канализации, габариты зданий станций пере­качки, водопроводных и канализационных насосных станций, диаметры труб;

по теплосети — компенсаторы, задвижки, неподвиж­ные опоры, наземные павильоны над камерами, габа­риты зданий центральных тепловых пунктов (ЦТП), диаметры труб;

по газопроводу — коверы, регуляторы давления, задвижки, гидравлические затворы, кон­трольные трубки, компенсаторы, заглушки, габариты газораспределительных станций (ГРС), диаметры труб;

по электрокабелю — места выходов на стены зда­ний и опоры, сечения блоков или каналов по внешним габаритам, число каналов, линейные и тройниковые муфты, трансформаторы, габариты зданий ТП;

по слаботочной сети — коробки, шкафы (с указа­нием их типа или стандарта), сечение бло­ков или кана­лов по внешним габаритам, число каналов, развертки колодцев;

по электрозащите от коррозии — контактные устрой­ства, анодные заземлители (с указа­нием глубины их, заложения), электрозащитные установки, электрические перемычки, за­щитные заземления и дренажные кабели.

При этом должны быть собраны сведения и количе­стве прокладок, отверстий, о материале труб, колодцев, каналов, о давлении в газовых и напряжении в кабельных сетях.

При расположении подземных инженерных сетей вблоках и тоннелях снимается только одна сторона их, другая же наносится по данным промеров. Выходы под­земных сетей и эле­менты их конструкции должны быть связаны между собой или привязаны к твердым кон­ту­рам застройки контрольными промерами.

При съемке кабелей в пучках замеры производятся до крайних кабелей с той или другой стороны.

Обязательной съемке подлежат все подземные сооружения, пересекающие или идущие па­раллельно прокладке, вскрытые траншеей. Одновременно со съем­кой указанных элементов инженерных коммуникаций должна быть выполнена съемка текущих изменений.

Ширина полосы, охватываемой съёмкой, устанавливается заданием, но должна быть не ме­нее 20 м от оси прокладки.

При производстве работ рекомендуется давать еди­ную нумерацию колодцев, камер и др.

2.2. ГОРИЗОНТАЛЬНАЯ СЪЕМКА

Плановое положение всех подземныхкоммуникаций и относящихся к ним сооружений может быть определено:

на застроенной территории — от четких точек капитальной застройки, от пунктов опорной геодезической сети или точек съемочного обоснования;

на незастроенной территории — с точек съёмочного обоснования или с пунктов опорной геодезической сети;

в проходном коллекторе, засыпанном землей, - с проложенного внутри коллектора теодо­литного хода.

Положение подземных коммуникаций от чет­ких точек капитальной застройки определя­ется:

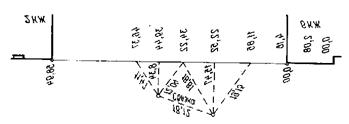

линейными засечками не менее трех (рис. 1 и 2), длина их до 20 м, в исключительных слу­чаях не более длины мерного прибора (50 м). Углы между смежными направлениями

Рис. 2.

Рис. 1.

засечек у определяемой точ­ки должны быть не менее 30° и не более 120°;

способом перпендикуляров длиной не более 4 м(рис. 3), более длинные перпендикуляры подкреп­ляются засечками, засечки в этом случае должны быть не более 20 м;

Рис.4.

Рис. 3.

способом створов—по продолжению (створу) кон­тура зданий, между четкими точками и

комбинацией их с засечками. Допустимая длина створа по продолжению не должна превы­шать половины ис­ходной стороны, но не более 60 м.

Съемка различными способами и комбинацией их показана на рис. 4.

От пунктов опорной геодезической сети и то­чек съемочной сети положение подзем­ных коммуникаций определяется линейными засечками, перпендикуля­рами, полярным мето­дом и комбинированным способом, т. е. мензулой в сочетании с теодолитом.

Съемка полярным способом выполняется с пунктов опорной геодезической сети, с точек съемочной сети или со вспомогательных точек, определенных тремя линей­ными засечками с твердых точек.

В этом случае нуль лимба теодолита ориентируется на твердую точку, отстоящую от инст­румента не менее чем на 50 м. Длина полярного направления не должна быть более 30 м при съемке в масштабе 1:500, 40 м — в масштабе 1:1000 и 60 м—в масштабе 1:2000.

Все линейные измерения производятся стальными лентами или рулетками. Измерять линии тесьмяными рулетками запрещается.

У колодцев, имеющих крышки в виде окружностей, определяется положение центра крышки, а у люков и решеток прямоугольной формы — снимаются два угла.

Расстояния до контуров не должны превышать ве­личин, указанных в табл. 1
