Защита атмосферы от выбросов углеводородов из резервуаров для хранения и транспортирования нефти и нефтепродуктов

В.Г. Цегельский, д-р техн. наук, П.Н. Ермаков, инж., B.C. Спиридонов, канд. техн. наук

НИИ ЭМ МГТУ им. Н.Э. Баумана

Показана актуальность проблемы испарения нефти и нефтепродуктов в процессах их транспортирования и хранения, представлены существующие пути и способы ее решения. Приведена разработанная авторами принципиальная технологическая схема системы улавливания легких углеводородных фракций с использованием жидкостно-газового струйного аппарата.

Ежегодно по различным оценкам (1) в атмосферу планеты выбрасывается 50...90 млн т углеводородов. Значительная часть этих выбросов приходится на предприятия нефтеперерабатывающей и нефтегазодобывающей отраслей промышленности. Удельные потери углеводорода за счет их испарения на нефтеперерабатывающих заводах (НПЗ) различных стран мира составляют 1,1...1,5 кг на 1 т продукта (1). Только в России в 1998 г. выбросы углеводородов в атмосферу при добыче и переработке нефти составили 1168 тыс. т (2).

Значительное загрязнение атмосферного воздуха парами нефтепродуктов происходит при заполнении и опорожнении резервуаров нефтехранилищ при так называемых "дыханиях" резервуаров. С момента добычи до непосредственного использования нефтепродукты подвергаются более чем 20 перевалкам, при этом 75 % потерь происходит от испарений и только 25 % — от аварий и утечек (3). Основная масса "дышащих" резервуаров сосредоточена на нефтепромыслах, нефтеперекачивающих станциях и в резервуарных парках нефтеперерабатывающих заводов. Па долю резервуарных парков приходится примерно 70 % всех потерь нефтепродуктов на НПЗ. В 1998 г. потери нефтепродуктов за счет "больших дыханий" составили по нефтеперерабатывающей отрасли России примерно 270 тыс. т (2).

Загрязнение атмосферы парами нефти и нефтепродуктов происходит также при наливе автомобильных и железнодорожных цистерн на эстакадах и при заправке автомашин на АЗС. Удельные потери нефтепродуктов при наливе железнодорожных цистерн в несколько раз превышает потери из резервуаров. Суммарная резервуарная емкость автозаправочных станций по данным на 1998 г. (2) составляет около 240 млн м3. За год через эти мощности реализуется около 130 млн. т различных нефтепродуктов. По расчетным данным (4) автозаправочные станции России выбрасывают в атмосферу в течение года более 140 тыс. т паров углеводородов, автозаправочные станции Германии — 145 тыс. т, Англии — 120 тыс. т.

Потери углеводородов при "больших дыханиях" вызваны сжатием паровоздушной смеси (ПВС) в газовом пространстве (ГП) резервуара поступающим в него жидким нефтепродуктом. Когда давление в ГП достигнет некоторого предельного значения, происходит выброс части ПВС в атмосферу через специальный "дыхательный" клапан.

Потери от "больших дыханий" определяются рядом факторов: объемом, температурой и газонасыщенностью закачиваемого в резервуар нефтепродукта, концентрацией паров нефтепродукта в ПВС, давлением в ГП. Содержание паров в ГП повышается в процессе заполнения резервуара, однако основная масса паров углеводородов накапливается в ГП в период хранения нефтепродукта в резервуаре. Среднегодовые потери от "больших дыханий" составляют около 0,14 % от объема хранимого нефтепродукта (5).

Уменьшение объема выбросов паров углеводородов в атмосферу может быть достигнуто различными путями: улучшением герметизации емкостей; снижением абсолютных значений температуры ГП и хранимых продуктов, а также уменьшением амплитуды их колебаний; уменьшением объема ГП в резервуаре; улавливанием паров углеводородов, образующихся в резервуарах.

Практическая реализация этих путей в виде организационно-технических решений представлена на рис. 1. Сравнительная эффективность (%) снижения выбросов паров углеводородов некоторых из этих систем составляет (1, 5, 6):

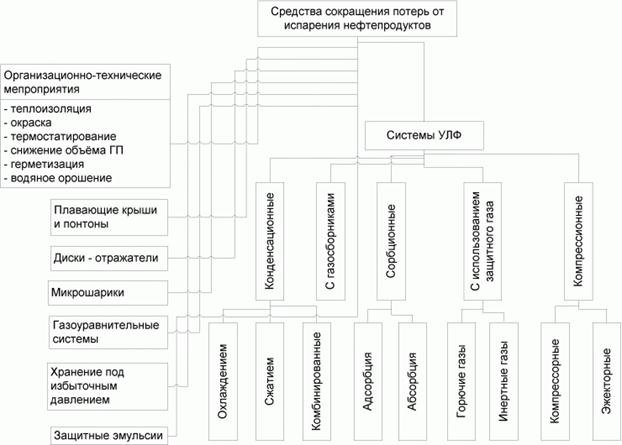

рис. 1. Средства сокращения потерь от испарения (УЛФ - улавливание лёгких фракций).
