Охрана труда и техника безопасности

В процессе дипломного проектирования ведется опытно-конструкторская разработка устройства постановки помех. В рамках разработки проводится эксперимент. Задачей эксперимента является выяснение зависимости подавления полезного сигнала в приемном устройстве сигналом с изменяющейся частотой. Работы проводятся на лабораторном стенде радиотехнической лаборатории. При проведении эксперимента работа происходит при искусственном освещении, измерительная аппаратура использует высокое напряжение.

1. Влияние внешних факторов на организм человека и требования, предъявляемые к этим факторам в радиотехнической лаборатории

Действие электрического тока на организм человека.

Степень воздействия электротока на организм человека зависит от его величины о протяженности воздействия. В случае если устройства питаются от напряжения 380/220 В или 220/127 В в электроустановках с заземленной нейтралью применяется защитное зануление.

Назначение зануления.

Зануление применяется в четырехпроводных сетях напряжением до 1 кВ с заземленной нейтралью. Зануление осуществляет защиту путем автоматического отключения поврежденного участка электроустановки от сети и снижение напряжения на корпусах зануленного электрооборудования до безопасного на время срабатывания защиты. Из всего выше сказанного делаем вывод, что основное назначение зануления - обеспечить срабатывание максимальной токовой защиты при замыкании на корпус. Для этого ток короткого замыкания должен значительно превышать установку защиты или номинальный ток плавких вставок. Далее приведем принципиальную схему зануления на рис. 23:

Рис. 23. Схема зануления.

Ro - сопротивление заземления нейтрали

Rh - расчетное сопротивление человека;

1- магистраль зануления;

2- повторное заземление магистрали;

3- аппарат отключения;

4- электроустановка (паяльник);

5- трансформатор.

Сила тока зависит от величины приложенного напряжения и сопротивления участка тела. Сопротивление участка тела складывается из сопротивления тканей внутренних органов и сопротивления кожи. При расчете принимается R=1000 Ом. Воздействие тока различной величины приведено в таблице 9.1.

Таблица 1

Ток, мАВоздействие на человека
Переменный токПостоянный ток
0,5ОтсутствуетОтсутствует
0,6-1,5Легкое дрожание пальцевОтсутствует
2-3Сильное дрожание пальцевОтсутствует
5-10Судороги в рукахНагрев
12-15Трудно оторвать руки от проводовусиление нагрева
20-25руки парализует немедленноусиление нагрева
50-80Паралич дыханиязатруднение дыхания
90-100при t>3 сек – паралич сердцапаралич дыхания

К электроустановкам переменного и постоянного тока при их эксплуатации предъявляют одинаковые требования по технике безопасности.

2. Расчетная часть

Расчет зануления

Спроектировать зануление электрооборудование с номинальным напряжением 220 В и номинальным током 10 А.

Для питания электрооборудования от цеховой силовой сборки используется провод марки АЛП, прокладываемый в стальной трубе. Выбираем сечение алюминиевого провода S=2.5 мм. Потребитель подключен к третьему участку питающей магистрали.

Первый участок магистрали выполнен четырехжильным кабелем марки АВРЕ с алюминиевыми жилами сечением (3*50+1*25) мм в полихлорвиниловой оболочке. Длина первого участка - 0,25 км. Участок защищен автоматом А 3110 с комбинированным расщепителем на ток Iном=100 А.

Второй участок проложен кабелем АВРЕ (3*25+1*10) мм длиной 0,075 км. Участок защищен автоматическим выключателем А 3134 на ток 80 А. Магистраль питается от трансформатора типа ТМ=1000 с первичным напряжением 6 кВ и вторичным 400/220 В.

Магистраль зануления на первых двух участках выполнена четвертой жилой питающего кабеля, на третьем участке - стальной трубой.

Рис. 24.  Схема питания оборудования

TT - трансформатор

ТП - трансформаторная подстанция

РП - распределительный пункт

СП - силовой пункт.

Для защиты используется предохранитель ПР-2. Ток предохранителя:

     (9.1)

где Кп - пусковой коэффициент = 0,5...4,0

Значение коэффициента К принимается в зависимости от типа электрических установок:

1. Если защита осуществляется автоматическими выключателями, имеющими только электромагнитные расцепители, т.е. срабатывающие без выдержки времени, то К выбирается в пределах 1,25ё1,4

2. Если защита осуществляется плавкими предохранителями, время перегорания которых зависит от величины тока (уменьшается с ростом тока), то в целях ускорения отключения К принимают і3.

3. Если установка защищена автоматами выключения с обратно зависимой от тока характеристикой, подобной характеристике предохранителей, то так же Кі3.

Выбираем стандартный предохранитель на 15 А.

Так как в схеме приведен участок магистрали больше 200 м, то необходимо повторное зануление. Значение сопротивления зануления не должно превышать 10 Ом.

Расчетная проверка зануления

Определим расчетное значение сопротивления трансформатора:

Рассчитаем активное сопротивление фазного провода для каждого из участков:

     (9.2)

где l - длина провода

      S - сечение провода

     r - удельное сопротивление материала (для алюминия r=0,028 0м*мм2/км).

Рассчитаем активное сопротивление фазных проводов для трех участков:

    Ом     (9.3)

    Ом     (9.4)

    Ом     (9.5)

RФ1=0,14 0м;    RФ2=0,084 0м;  RФ3= 0,336 0м:

Полное активное сопротивление фазного провода: RФе =О, 56 0м;

Рассчитаем активное сопротивление фазного провода с учетом температурной поправки, считая нагрев проводов на всех участках равным Т=55 С.

  Ом,     (9.6)

 где

град - температурный коэффициент сопротивления алюминия.

Активное сопротивление нулевого защитного проводника:

  Ом     (9.7)

   Ом     (9.8)

Для трубы из стали: r=1,8 Ом/км

  Ом     (9.9)

Таким образом, суммарное сопротивление магистрали зануления равно:

RM3 å =RM3 1+RМЗ 2+RM33=0,544 Oм     (9.10)

Определяем внешние индуктивные сопротивления. Для фазового провода:

Х'Ф= Х'ФМ - ХФL ;      (9.11)

Для магистрали зануления:

Х'М3= Х'М3М - ХМ3 L ;      (9.12)

где

Х'М3 и Х'ФМ- индуктивные сопротивления, обусловленные взаимоиндукцией фазового провода и магистрали зануления;

ХМ3 и ХФ1- внешние индуктивные сопротивления самоиндукции.

Индуктивные сопротивления, обусловленные взаимоиндукцией фазового провода и магистрали зануления определяются по формуле:

Х'ФМ = Х'М3 М =0145 lg(dФМ3) ,     (9.13)

где d - расстояние между фазным и нулевым проводом. (для  1 и 2 d=15 мм, для 3 d=9.5 мм)

Х’ФМ1=Х’М3М=0,145 lg15=0,17 Ом.     (9.14)

Х’ФМ2=Х’М3М=0,145 lg15=0,17 Ом.     (9.15)

Х’ФМ3=Х’М3М=0,145 lg9,5=0,142 Ом.     (9.16)

Суммарное сопротивление на всех участках:

Х’ФМ =Х’М3М =3*0,145=0,482 Ом     (9.17)

Внешние индуктивные сопротивления определяются по формуле:

XФL = X'L* L , где X'L- удельное сопротивление самоиндукции, Ом/м.

X'L1 =0,09*0,25=0,023   Oм

X'L2=0,068*0,075=0,005 Oм

X'L3 =0,03*0,03=0,0009  Oм

Суммарное внешнее индуктивное сопротивление фазового провода:

ХФL=0,029  Oм

XM3L1 =0,068*0,25=0,017  Oм

XM3L2 =0,03*0,075=0,0025 Oм

XM3L3=0,138*0,03=0,004 Oм.

Суммарное внешнее индуктивное сопротивление магистрали зануления:

XM3L=0,024  Oм

Суммарное внешнее индуктивное сопротивление:

ХФ'=0,435-0,0314=0,453   Ом

ХМ3'=0,435-0,0244=0,458  Ом

Определяем внутреннее индуктивное сопротивление:

ХФ"1-2= XM3"1-2=0,057*0,075=0,001 Ом

ХФ"3=0,0157*0,03=0,0005 Oм

Полное сопротивление фазного провода и магистрали зануления:

ZФ=0,78  Ом

ZM3=0,79  Oм

Ток однофазного КЗ определим по формуле:

IКЗ =220/(0,78+0,79)=132 А      (9.18)

Сравним расчетные параметры с допустимыми:  IКЗ=132>12 А

Кроме того, должно выполняться условие:          ZM3 < 2 * ZФ

Условие выполняется.

3. Расчет местной вытяжной вентиляции

Вентиляция – организованный и регулируемый воздухообмен, обеспечивающий удаление из помещения воздуха, загрязненного вредными газами, парами, пылью, а также улучшающий метеорологические условия в цехах. По способу подачи в помещение свежего воздуха и удалению загрязненного, системы делят на естественную, механическую и смешанную.

Механическая вентиляция может разрабатываться как общеобменная, так и местная с общеобменной. Во всех производственных помещениях, где требуется надежный обмен воздуха, применяется приточно-вытяжная вентиляция. Высота приемного устройства должна зависеть от расположения загрязненного воздуха. В большинстве случаев приемные устройства располагаются в нижних зонах помещения. Местная вентиляция используется для удаления вредных веществ 1 и 2 классов из мест их образования для предотвращения их распространения в воздухе производственного помещения, а также для обеспечения нормальных условий на рабочих местах.

4. Расчет выделений тепла

А) Тепловыделения от людей

Тепловыделения человека зависят от тяжести работы, температуры окружающего воздуха и скорости движения воздуха. В расчете используется явное тепло, т.е. тепло, воздействующее на изменение температуры воздуха в помещении. Для умственной работы количество явного тепла, выделяемое одним человеком, составляет 140 ВТ при 10оС и 16 ВТ при 35оС. Для нормальных условий (20оС) явные тепловыделения одного человека составляют около 55 ВТ. Считается, что женщина выделяет 85%, а ребенок – 75% тепловыделений взрослого мужчины. В рассчитываемом помещении (5х10 м) находится 5 человек. Тогда суммарное тепловыделение от людей будет:

Q1=5*55=275 ВТ     (9.19)

Б) Тепловыделения от солнечной радиации.

Расчет тепла поступающего в помещение от солнечной радиации Qост и Qп (ВТ), производится по следующим формулам:

для остекленных поверхностей

Qост=Fост*qост*Aост     (9.20)

для покрытий

Qп=Fп*qп     (9.21)

где  Fост и Fп - площади поверхности остекления и покрытия, м2

qост и qп – тепловыделения от солнечной радиации, Вт/м2, через 1 м2 поверхности остекления (с учетом ориентации по сторонам света) и через 1 м2 покрытия;

Аост – коэффициент учета характера остекления.

В помещении имеется 2 окна размером 2х1,2 м2. Тогда      Fост=4,8 м2.

Географическую широту примем равной 55о, окна выходят на юго-восток, характер оконных рам – с двойным остеклением и деревянными переплетами. Тогда,

qост=145 Вт/м2,  Аост=1,15

Qост=4,8*145*1,15=800 Вт

Площадь покрытия Fп=20м2. Характер покрытия – с чердаком. Тогда,

qп=6 Вт/м2

Qп=20*6=120 Вт

Суммарное тепловыделение от солнечной радиации:

Q2=Qост+Qп=800+120=920. Вт    (9.22)

В) Тепловыделения от источников искусственного освещения.

Расчет тепловыделений от источников искусственного освещения проводится по формуле:

Q3=N*n*1000, Вт      (9.23)

Где N – суммарная мощность источников освещения, кВт;

n – коэффициент тепловых потерь (0,9 для ламп накаливания и 0,55 для люминесцентных ламп).

У нас имеется 20 светильников с двумя лампами ЛД30 (30Вт) и 2 местных светильника с лампами Б215-225-200 или Г215-225-200. Тогда получаем:

Q3=(20*2*0.03*0.55+2*0.2*0.9)*1000=1020 Вт

Г) Тепловыделения от радиотехнических установок и устройств вычислительной техники.

Расчет выделений тепла проводится аналогично расчету тепловыделений от источников искусственного освещения:

Q4=N*n*1000, Вт    (9.24)

Коэффициент тепловых потерь для радиотехнического устройства составляет n=0,7 и для устройств вычислительной техники n=0,5.

В помещении находятся: 3 персональных компьютера типа Pentium PRO по 600 Вт (вместе с мониторами) и 2 принтера EPSON по 130 Вт.

Q4=(3*0.6+2*0.13)*0.5*1000=1030 Вт

Суммарные тепловыделения составят:

Qс=Q1+Q2+Q3+Q4=3245 Вт     (9.25)

Qизб – избыточная теплота в помещении, определяемая как разность между Qс – теплом, выделяемым в помещении и Qрасх – теплом, удаляемым из помещения.

Qизб=Qс-Qрасх             (9.26)

Qрасх=0,1*Qс=324,5 Вт

Qизб=2920,5 Вт

5. Расчет необходимого воздухообмена

Объем приточного воздуха, необходимого для поглощения тепла, G (м3/ч), рассчитывают по формуле:

G=3600*Qизб/Cр*p*(tуд-tпр)     (9.27)

Где  Qизб – теплоизбытки (Вт);

 Ср – массовая удельная теплоемкость воздуха (1000 Дж/кгС);

 р – плотность приточного воздуха (1,2 кг/м3)

 tуд, tпр – температура удаляемого и приточного воздуха.

Температура приточного воздуха определяется по СНиП-П-33-75 для холодного и теплого времени года. Поскольку удаление тепла сложнее провести в теплый период, то расчет проведем именно для него, приняв tпр=18оС. Температура удаляемого воздуха определяется по формуле:

tуд=tрз+a*(h-2)     (9.28)

Где  tрз – температура в рабочей зоне (20оС);

  а – нарастание температуры на каждый метр высоты (зависит от тепловыделения, примем а=1оС/м)

  h – высота помещения (3,5м)

tуд=20+1*(3,5-2)=21,5оС

G=2160, м3

9.6 ОПРЕДЕЛЕНИЕ ПОПЕРЕЧНЫХ РАЗМЕРОВ ВОЗДУХОВОДА

Исходными данными для определения поперечных размеров воздуховода являются расходы воздуха (G) и допустимые скорости его движения на участке сети (V).

Необходимая площадь воздуховода f (м2), определяется по формуле:

V=3 м/с

f=G/3600*V=0,2 м2       (9.29)

Для дальнейших расчетов (при определении сопротивления сети, подборе вентилятора и электродвигателя) площадь воздуховода принимается равной ближайшей большей стандартной величине, т.е. f=0,246 м2. В промышленных зданиях рекомендуется использовать круглые металлические воздуховоды. Тогда расчет сечения воздуховода заключается в определении диаметра трубы.

По справочнику находим, что для площади f=0,246 м2 условный диаметр воздуховода d=560 мм.

7. Определение сопротивления сети

Определим потери давления в вентиляционной сети. При расчете сети необходимо учесть потери давления в вентиляционном оборудовании. Естественным давлением в системах механической вентиляции пренебрегают. Для обеспечения запаса вентилятор должен создавать в воздуховоде давление, превышающее не менее чем на 10% расчетное давление.

Для расчета сопротивления участка сети используется формула:

P=R*L+Ei*V2*Y/2    (9.30)

Где  R – удельные потери давления на трение на участках сети

  L – длина участка воздуховода (8 м)

  Еi – сумма коэффициентов местных потерь на участке воздуховода

  V – скорость воздуха на участке воздуховода, (2,8 м/с)

  Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R, определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

Результаты расчета воздуховода и сопротивления сети приведены в таблице 9.2, для сети, приведенной на рисунке 25 ниже.

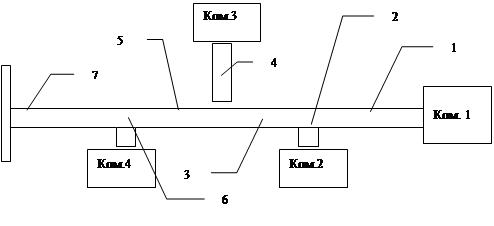

Рис. 25.

Таблица 9.2. Расчет воздуховодов сети.

№ уч.

G

м3

L

м

V

м/с

d

мм

М

Па

R

Па/м

R*L

Па

Еi

W

Па

Р

Па

1216052,85604,70,0180,092,19,879,961
2216032,85604,70,0180,0542,411,2811,334
3432034,563012,20,0330,0990,910,9811,079
4216032,85604,70,0180,0542,411,2811,334
5648026,763026,90,0770,1540,924,2124,264
6216032,85604,70,0180,0542,411,2811,334
7864038,963047,50,0770,5310,628,5029,031

Где М=V2 *Y/2, W=M*Ei  (9.31)

Pmax=P1+P3+P5+P7=74,334 Па.       (9.32)

Таким образом, потери давления в вентиляционной сети составляют Р=74,334 Па.

8. Подбор вентилятора и электродвигателя

Требуемое давление, создаваемое вентилятором с учетом запаса на непредвиденное сопротивление в сети в размере 10% составит:

Pтр=1,1*P=81,7674 Па     (9.33)

В вентиляционной установке для данного помещения необходимо применить вентилятор низкого давления, т.к. Ртр меньше 1 кПа.

Выбираем осевой вентилятор (для сопротивлений сети до 200 Па) по аэродинамическим характеристикам т.е. зависимостям между полным давлением Ртр (Па), создаваемым вентилятором и производительностью Vтр (м/ч).

С учетом возможных дополнительных потерь или подсоса воздуха в воздуховоде необходимая производительность вентилятора увеличивается на 10%:

Vтр=1,1*G=9504 м/ч     (9.34)

По справочнику выбираем осевой вентилятор типа 06-300 N4  с КПД nв=0,65 первого исполнения. КПД ременной передачи вентилятора nрп=1,0.

Мощность электродвигателя рассчитывается по формуле:

     (9.35)

N=332 Вт

По мощности выбираем электродвигатель АОЛ-22-2 с мощностью N=0,6 кВт и частотой вращения 2830 об/мин.
