История развития электрического освещения

Реферат

з физики на тему:

«История развития электрического освещения»

2005 р.

История электрического освещения началась в 1870 году с изобретения лампы накаливания, в которой свет вырабатывался в результате поступления электрического тока. Самые первые осветительные приборы, работающие на электрическом токе появились в начале XIX века, когда было открыто электричество. Эти лампы достаточно неудобными, но, тем не менее, их использовали при освещении улиц.

И, наконец, 12 декабря 1876 года русский инженер Павел Яблочков открыл так называемую "электрическую свечу", в которой две угольные пластинки, разделенные фарфоровой вставкой, служили проводником электричества, накалявшего дугу, и служившую источником света. Лампа Яблочкова нашла широчайшее применение при освещении улиц крупных городов.

Точку в разработке ламп накаливания поставил американский изобретатель Томас Альва Эдиссон. В его лампах использовался тот же принцип, что и у Яблочкова, однако все устройство находилось в вакуумной оболочке, которая предотвращала быстрое окисление дуги, и поэтому лампа Эдиссона могла использоваться достаточно продолжительное время.

Эдиссон начал работать над проблемой электрического освещения ещё в 1877 году. За полтора года он провел более 1200 экспериментов. 21 октября 1879 года он подключил к источнику питания лампу, которая горела два дня. В 1880 году Томас Эдиссон запатентовал свое изобретение. Первое коммерческое использование ламп Эдиссона состоялось в 1880 году на корабле Columbia. АН следующий год фабрика в Нью-Йорке была освещена лампами Эдиссона. Его изобретение стало приносить большие деньги, сделав изобретателя весьма богатым человеком. В то же время Павел Яблочков, не менее одаренный изобретатель, давший человечеству много полезных новинок, умер в бедности в Саратове 31 марта 1894 года.

Источники света всегда будут совершенствоваться во времени, пока человечество живо.

В нижеследующей таблице представлено развитие источников света во времени.

Эти материалы были предоставлены известным специалистом в области светотехники господином Боденхаузеном (Германия), за что мы ему очень благодарны. История развития электрического освещени переживала времена застоя и подъема. Самым долгим был путь от лучины к свече и затем к масляной лампе. Значительный интерес представляет история развития ламп накаливания, совершивших революцию в технике освещения. Несмотря на то что многие изобретения не нашли практического применения, с точки зрения развития технических идей они, несомненно, заслуживают внимания.

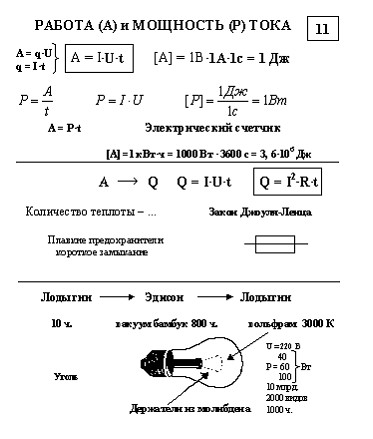

В 1873 году А.Н. Лодыгин устроил первое в мире наружное освещение лампами накаливания Одесской улицы в Петербурге. В 1880 году он получил патент на лампу накаливания с металлической нитью.

Совершенно естественно, что развитие и совершенствование источников света определялось:

- повышением энергетической эффективности;

- увеличением срока службы; - улучшением цветовых характеристик излучения (цветовой температуры, индекса цветопередачи и т.д.).

В следующей таблице приведены некоторые характеристики источников излучения. Причем охвачена лишь небольшая группа (общее число типов источников излучения превышает 2 000).

Разработка и производство люминесцентных ламп связано с именем С.И. Вавилова, под руководством которого был разработан люминофор, преобразующий ультрафиолетовое излучение в видимое. В 1951 году за разработку люминесцентных ламп С.И. Вавилов, В.Л. Левшин, В.А. Фабрикант, М.А. Константинов-Шлезингер, Ф.А. Бутаев, В.И. Долгополов были награждены Государственной премией. Кстати, Сергей Иванович Вавилов был также одним из первых, кто положил начало светотехнике в СССР. Он первым в МВТУ прочитал лекции по светотехнике, написал ряд книг по истории света и его физиологическом воздействии на человека.

Необходимо отметить вклад Н.А. Карякина в развитие дуг высокой интенсивности с угольными электродами. Прожекторы с такими источниками света применялись во время Великой Отечественной войны, а также в киносъемках и для кинопроекций. Позже они стали вытесняться ксеноновыми лампами, но их значение в военные годы для СССР трудно переоценить. За работы по угольным дугам высокой интенсивности Н.А. Карякин с сотрудниками были удостоены Государственной премии.

С целью увеличения срока службы разрядных ламп (причина выхода из строя, как правило, была связана с электродами) разработаны безэлектродные люминесцентные лампы. Сюда можно отнести высокочастотные компактные безэлектродные люминесцентные лампы, безэлектродные лампы в форме витка, микроволновые безэлектродные серные лампы.

Одним из новых источников света, которые начали внедряться в практическое освещение (сигнальное, рекламное), являются светодиоды. С 1968 года (первое серийное изготовление) до настоящего времени световая отдача увеличена от 0,2 лм\Вт до 40 лм/Вт.

Сегодня уже выпускаются серийно не только светодиоды монохроматического излучения, но и белого цвета. По прогнозам, в 2005 году световая отдача ряда светодиодов будет заметно превышать 100 лм\Вт. Основные преимущества светодиодов – большая сила света (для некоторых типов несколько тысяч канделл), малые размеры, большой срок службы (десятки тысяч часов), маленькое напряжение питания (единицы вольт).

Совершенно очевидно, что в скором времени светодиоды составят серьезную конкуренцию не только лампам накаливания, но и люминесцентным лампам.

Таблица 1. Развитие источников света во времени

Таблица 2. Некоторые характеристики источников излучения

НЕМНОГО ИСТОРИИ

До 1650 года - времени, когда в Европе пробудился большой интерес к электричеству, - не было известно способа легко получать большие электрические заряды. С ростом числа ученых, заинтересовавшихся исследованиями электричества, можно было ожидать создания все более простых и эффективных способов получения электрических зарядов. В результате огромного количества экспериментов учёными разных стран были сделаны открытия, позволившие создать механические электрические машины, вырабатывающие относительно дешёвую электроэнергию.

В середине X1X века начинается быстрый рост применения электродвигателей и все расширяющееся потребление электроэнергии, чему немало способствовало изобретение П. Н. Яблочковым способа освещения с помощью так называемой "свечи Яблочкова". Ни одно из изобретений в области электротехники не получало столь быстрого и широкого распространения, как свечи Яблочкова. Это был подлинный триумф русского инженера. Павлу Николаевичу Яблочкову принадлежит честь:

· создания самой простой по принципу дуговой лампы – электрической свечи, сразу же получившей широкое практическое применение, заслужившей всеобщее признание и повлекшей за собой прогресс всей электротехники;

· изобретения способов включения произвольного числа электрических свечей в цепь, питаемую одним генератором электрического тока. До изобретения П.Н. Яблочкова этого делать совершенно не умели, каждая дуговая лампа нуждалась в отдельной динамо-машине;

· изобретения трансформатора;

· внедрения в практику переменного тока. До П.Н. Яблочкова применение переменного тока считали не только опасным, но и совершенно неподходящим для практического использования;

· изобретения различного рода других источников света, как, например, каолиновой лампы, линейных светящихся проволок и других;

· создания большого числа электрических машин и аппаратов оригинальной конструкции, в том числе электрической машины без железа;

· изобретения различных гальванических элементов, например, самозаряжающегося аккумулятора, известного под названием автоаккумулятора Яблочкова. В наше время электротехника возвращается к разработке идей П.Н. Яблочкова в этой области.

Для раздельного питания отдельных свечей от генератора переменного тока изобретателем был создан особый прибор - индукционная катушка (трансформатор), позволявший изменять напряжение тока в любом ответвлении цепи в соответствии с числом подключенных свечей.

Именно появление электрического освещения различных систем вызвало к жизни первые электрические станции. Первая такая станция – блок-станция, то есть станция для одного дома, не обеспечивающая передачу энергии на большое расстояние, была создана в 1876 году в Париже для питания электричеством свечей Яблочкова.

А в 1881 году – первая Международная выставка электричества и Международный конгресс электриков, Министр почт и телеграфа Франции, официальный спонсор выставки, в докладе президенту Французской республики писал: «Эта выставка будет вмещать в себя все то, что относится к электричеству: на ней будут демонстрироваться всевозможные аппараты и приборы, служащие для получения, передачи, распределения электрической энергии. Конгресс в Париже соберет наиболее выдающихся ученых-электриков. Представители чудесной науки, только что раскрывшей перед человечеством свои громадные ресурсы и вскружившей ему голову своими беспрестанными эффектами, обсудят все результаты произведенных исследований и новейшие теории, созданные в этой области. Представители других стран, приглашенные во Францию, будут рады воспользоваться этим случаем, чтобы, так сказать, узаконить науку об электричестве и измерить ее глубину».

Действительно, успехи электротехники были тогда частыми и разнообразными. Но до 1881 года электриками разных стран использовались десятки самых различных единиц тока, сопротивления – не было стандарта на электрические единицы. Сопоставить результаты исследователей разных стран было чрезвычайно сложно. Именно в 1881 году на Международном конгрессе электриков, приуроченном к первой Международной выставке электричества, в нашу жизнь вошли столь хорошо известные нам сейчас единые электротехнические единицы.

На заседании конгресса слушатели в штыки встретили сообщение французского физика Марселя Депрэ, высказавшего еретическую мысль о возможности передачи электроэнергии на большие расстояния. Это сообщение котировалось в качестве неплохой шутки, забавной утопии.

А уже через год, на Мюнхенской международной электрической выставке, Марсель Депрэ продемонстрировал буквально наповал пораженным посетителям небольшой водопад, действующий от центробежного насоса, вращаемого электромотором. Но не это главное – электромотор снабжался электроэнергией от линии передачи из другого города – Мисбаха, расположенного в 57 километрах от Мюнхена, где электроэнергия рождалась тоже в водопаде.

Еще в 1879 году Павел Николаевич Яблочков заявил, что передачу энергии надо вести при помощи переменного тока. Спустя несколько лет, 25 августа 1891 года, Доливо-Добровольский на электротехнической выставке во Франкфурте-на-Майне применил трехфазный переменный ток и продемонстрировал передачу электрической энергии на расстояние 175 километров. Именно трехфазный ток вырабатывают станции и в наши дни. Одновременно с блестящим решением вопроса о передаче электрической энергии на расстояния получила практическое осуществление и идея П.Н. Яблочкова о централизованном производстве энергии на специальных станциях.

ИСПОЛЬЗОВАНИЕ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Промышленность, транспорт, сельское хозяйство, бытовое потребление (освещение, холодильники, телевизоры). Большая часть электроэнергии превращается в механическую, 1/3 — технические цели (электросварка, плавление, электролиз и т. п.).

Главный способ получения электрической энергии и в наши дни основан на применении вращающихся генераторов – динамо, как их называли раньше. Таким путем получается электроэнергия не только на обычных тепловых электростанциях и гидростанциях, где генераторы приводятся в движение паром или текущей водой, но и на всех действующих атомных электростанциях.

«СВЕЧА ЯБЛОЧКОВА»

Русский инженер, один из пионеров мировой электротехники и светотехники Павел Николаевич Яблочков (14 сентября 1847, село Жадовка, Сердобского уезда Саратовской губернии — 19 (31) марта 1894, Саратов) закончил Техническое гальваническое заведение в Петербурге, впоследствии преобразованное в Офицерскую электротехническую школу, выпускавшую военных инженеров-электриков. Техническое гальваническое заведение было первым в Европе военным учебным заведением, ставившим своей задачей развитие и усовершенствование методов практического применения электричества в инженерном деле. Одним из организаторов и руководителей этого учебного заведения являлся крупнейший русский ученый и изобретатель, пионер электротехники Б.С. Якоби. П.Н. Окончив Гальваническое заведение, Яблочков был назначен начальником гальванической команды в 5-й саперный батальон. Однако едва только истек трехлетний срок службы, он уволился в запас, расставшись с армией навсегда. Яблочкову предложили место начальника службы телеграфа на только что вступившей в эксплуатацию Московско-Курская железная дороге. Уже в начале своей службы на железной дороге П.Н. Яблочков сделал свое первое изобретение: создал “чернопишущий телеграфный аппарат”. Подробности этого изобретения до нас не дошли.

Свою изобретательскую деятельность П.Н. Яблочков начал с попытки усовершенствовать наиболее распространенный в то время регулятор Фуко. Весной 1874 года ему представилась возможность практически применить электрическую дугу для освещения.

Чуть оно уменьшается или увеличивается, разряд пропадает. Между тем во время разряда угли выгорают, так что зазор между ними всё время растёт. И чтобы применить угли в электрической дуговой лампе, требовалось использовать специальный механизм-регулятор, который бы постоянно, с определённой скоростью подвигал выгорающие стержни навстречу друг другу. Тогда дуга не погаснет. Регулятор был очень сложный, действовал с помощью трех пружин и требовал к себе непрерывного внимания. Хотя опыт удался, но он еще раз убедил Павла Николаевича, что широкого применения такой способ электрического освещения получить никак не может. Стало ясно: нужно упрощать регулятор.

Дуговой разряд в виде так называемой электрической (или вольтовой) дуги был впервые обнаружен в 1802 году русским учёным профессором физики Военно-медико-хирургической академии в Петербурге, а впоследствии академиком Петербургской Академии наук Василием Владимировичем Петровым. Петров следующими словами описывает в одной из изданных им книг свои первые наблюдения над электрической дугой: «Если на стеклянную плитку или на скамеечку со стеклянными ножками будут положены два или три древесных угля... и если металлическими изолированными направлятелями...сообщенными с обоими полюсами огромной батареи, приближать оные один к другому на расстояние от одной до трёх линий, то является между ними весьма яркий белого цвета свет или пламя, от которого оные угли скорее или медлительнее загораются и от которого тёмный покой довольно ясно освещен быть может... ».

В 1810 году то же открытие сделал английский физик Деви. Оба они получили вольтову дугу, пользуясь большой батареей элементов, между концами стерженьков из древесного угля. Первую дуговую лампу с ручным регулированием длины дуги сконструировал в 1844 году французский физик Древесный уголь он заменил палочками из твердого кокса. В 1848 году он впервые применил дуговую лампу для освещения одной из парижских площадей.

Справедливости ради надо сказать, что попытки использования дуговых ламп предпринимались в России и до Яблочкова. Свои дуговые лампы с регуляторами разработали русские изобретатели Шпаковский и Чиколев. Электрические лампы Шпаковского в 1856 уже горели в Москве на Красной площади во время коронации Александра II. Чиколев же использовал мощный свет электрической дуги для работы мощных морских прожекторов. Придуманные этими изобретателями автоматические регуляторы имели отличия, но сходились в одном — были ненадёжны. Лампы горели совсем недолго, а стоили дорого.

Совместно с опытным электротехником Н.Г. Глуховым Яблочков начал заниматься в мастерской усовершенствованием аккумуляторов и динамо-машины, проводил опыты по освещению большой площади огромным прожектором. В мастерской Яблочкову удалось создать электромагнит оригинальной конструкции. Он применил обмотку из медной ленты, поставив ее на ребро по отношению к сердечнику. Это было его первое изобретение.

Наряду с опытами по усовершенствованию электромагнитов и дуговых ламп Яблочков и Глухов большое значение придавали электролизу растворов поваренной соли. Во время одного из многочисленных опытов по электролизу поваренной соли параллельно расположённые угли, погруженные в электролитическую ванну, случайно, коснулись друг друга. Тотчас между ними вспыхнула ослепительно яркая электрическая дуга. Именно в эти минуты зародилась у него мысль о постройке дуговой лампы... без регулятора.

В октябре 1875 года Яблочков отправляется за границу и везет с собой изобретенную им динамо-машину. Осенью 1875 года Павел Николаевич в силу сложившихся обстоятельств оказался в Париже в мастерских физических приборов Бреге. В докладе, прочитанном 17 ноября 1876 года на заседании Французского физического общества, Яблочков сообщал:

Последняя служила и для скрепления углей между собой и для их изоляции, позволяя вольтовой дуге образовываться лишь между верхними концами углей. По мере того как угли сверху обгорали, гипсовая пластинка плавилась и испарялась, так что кончики углей всегда на несколько миллиметров выступали над пластинкой.

Простота устройства свечи, удобство обращения с нею были просто поразительны, особенно по сравнению со сложными регуляторами. Это и обеспечило свече громкий успех и быстрое распространение. 23 марта Павел Николаевич взял на нее французский патент за № 112024, содержащий краткое описание свечи в ее первоначальных формах и изображение этих форм. Этот день стал исторической датой, поворотным пунктам в истории развития электро- и светотехники, звездным часом Яблочкова. «Русский свет» (так называли изобретение Яблочкова) засиял на улицах, площадях, в помещениях многих городов Европы, Америки и даже Азии. «Из Парижа, - писал Яблочков,- электрическое освещение распространилось по всему миру, дойдя до дворца шаха Персидского и до дворца короля Камбоджи»).

К светильникам подвел по проводам ток от динамо-машины, находившейся в соседнем помещении. Поворотом рукоятки ток был включен в сеть, и тотчас обширное помещение залил очень яркий, чуть голубоватый электрический свет. Многочисленная публика пришла в восторг.

Так Лондон стал местом первого публичного показа нового источника света и первого триумфа русского инженера.

В годы пребывания во Франции Павел Николаевич работал не только над изобретением и усовершенствованием электрической свечи, но и над решением других практических задач. Только за первые полтора года – с марта 1876 по октябрь 1877 – он подарил человечеству ряд других выдающихся изобретений и открытий. П.Н. Яблочков сконструировал первый генератор переменного тока, первым применил переменных ток для промышленных целей, создал трансформатор переменного тока (30 ноября 1876 года, дата получения патента, считается датой рождения первого трансформатора) и впервые использовал статистические конденсаторы в цепи переменного тока. Открытия и изобретения русского инженера, обессмертившие его имя, позволили Яблочкову первому в мире создать систему дробления света, основанную на применении переменного тока, трансформаторов и конденсаторов.

В России первая проба электрического освещения по системе Яблочкова была проведена 11 октября 1878 года, то есть незадолго до приезда изобретателя на Родину. В этот день были освещена казармы Кронштадтского учебного экипажа, площадь у дома, занимаемого командиром Кронштадтского морского порта. Опыты прошли успешно. Спустя две недели, 4 декабря 1878 года, свечи Яблочкова (8 шаров) впервые осветили в Петербурге Большой театр. Когда "внезапно зажгли электрический свет, - писало "Новое время" в номере от 6 декабря, - по зале мгновенно разлился белый яркий, но не режущий глаз, а мягкий свет, при котором цвета и краски женских лиц и туалетов сохраняли свою естественность, как при дневном свете. Эффект был поразительный".

Вскоре после приезда изобретателя в Петербург была учреждена акционерная компания "Товарищество электрического освещения и изготовления электрических машин и аппаратов П.Н. Яблочков-изобретатель и Ко". Свечи Яблочкова, изготовляемые парижским, а затем петербургским заводом общества, зажглись в Петербурге, Москве и Подмосковье, в Киеве, Нижнем Новгороде, Гельсингфорсе (Таллин), Одессе, Харькове, Николаеве, Брянске, Архангельске, Полтаве, Красноводске и других городах России.

И все же электрическое освещение в России такого широкого распространения, как за границей, не получило. Причин для этого было много: русско-турецкая война, отвлекавшая много средств и внимания, техническая отсталость России, инертность, а подчас и предвзятость городских властей. Не удалось создать и сильную компанию с привлечением крупного капитала, недостаток средств ощущался все время. Немаловажную роль (в который раз) сыграла и неопытность в финансово-коммерческих делах самого главы предприятия. Павел Николаевич часто отлучался по делам в Париж, а в правлении, как писал В.Н. Чиколев в "Воспоминаниях старого электрика", "недобросовестные администраторы нового товарищества стали швырять деньги десятками и сотнями тысяч, благо они давались легко!" Изобретатель был сильно разочарован. Умей он, как Эдисон, пускать свои изобретения в промышленный оборот с расчетом использовать средства для продолжения экспериментов, мир, вероятно, получил бы от П.Н. Яблочкова немало и других полезных изобретений.

Яблочков переключился целиком на создание мощного и экономичного химического источника тока. Проводя эксперименты с хлором, Павел Николаевич сжег себе слизистую оболочку легких и с тех пор стал задыхаться. В ряде схем химических источников тока Яблочков впервые предложил для разделения катодного и анодного пространства деревянные сепараторы. Впоследствии такие сепараторы нашли широкое применение в конструкциях свинцовых аккумуляторов.

Возвращение «свечи Яблочкова»

Никто из производителей автомобилей сейчас уже не применяет в качестве головного освещения вакуумные лампы накаливания. Прослужив человечеству несколько десятилетий, они заняли почетное место в технических музеях и лишь изредка встречаются в магазинах запчастей.

На смену пришли галогенные лампы накаливания. Применение галогенов позволило значительно увеличить срок службы нити накаливания и, вследствие этого, изготавливать лампы большей мощности. До сих пор в подавляющем большинстве выпускаемых автомобилей для головного света применяются галогенные лампы накаливания.

Разумеется, электроды, их положение, материалы уже очень далеки от своих предшественников начала XX века, но принцип остался тем же - электрическая дуга в качестве источника света. Принципиально новая газоразрядная лампа представляет собой колбу малого объема из кварцевого стекла с двумя электродами, заполненную хлоридами некоторых металлов и ксеноном (отсюда и название - ксеноновый свет).

Литература:

Малинин Г. Изобретатель "русского света". – Саратов: Приволж.кн.изд-во, 1984.

Колтун М.М. Солнце и человечество М: Наука 1981

Карцев В.П. «Приключения великих уравнений». М.: Знание, 1986.

Дягилев Ф.М. "Из истории физики и жизни ее творцов", М. Просвещение, 1986г.

«Наука и техника», журнал, 10.08.2001 г.
