Аппроксимация функций

АППРОКСИМАЦИЯ ФУНКЦИЙ

Из курса математики известны 3 способа задания функциональных зависимостей:

  1. аналитический
  2. графический
  3. табличный

Табличный способ обычно возникает в результате эксперемента

Недостаток табличного задания функции заключается в том, что найдутся значения переменных которые неопределены таблицей. Для отыскания таких значений определяют приближающуюся к заданной функцию, называемой аппроксмирующей, а действие замены аппроксимацией

Аппроксимация заключается в том, что используя имеющуюся информацию по f(x) можно рассмотреть другую функцию fч) близкую в некотором смысле к f(x), позволяющую выполнить над ней соответствующие операции и получить оценку погрешность такой замены



f(u )- аппроксимирующая функция

Интерполяция (частный случай аппроксимации)

Если для табличной функции y=f(x), имеющей значение x 0 f(x 0 ) требуется построить аппроксимирующюю функцию j (x) совпадающую в узлах с x i c заданной, то такой способ называется интерполяцией

При интерполяции, заданная функция f(x) очень часто аппроксимируется с помощью многочлена, имеющего общий вид

j (x)=p n (x)=a n x n +a n-1 x n-1 +…+a 0

В данном многочлене необходимо найти коэффициенты a n ,a n-1 , …a 0 , так как задачей является интерполирование, то определение коэффициентов необходимо выполнить из условия равенства:

P n (x i )=y i i=0,1,…n

Для определения коэффициентов применяют интерполяционные многочлены специального вида, к ним относится и полином Лагранжа L n (x)

i № j

В точках отличных от узлов интерполяции полином Лагранжа в общем случае не совпадает с заданной функцией

Задание

С помощью интерполяционного полинома Лагранжа вычислить значение функции y в точке x c , узлы интерполяции расположены равномерно с шагом D х=4,1 начиная с точки х 0 =1,3 даны значения функции y={-6.56,-3.77,-1.84,0.1,2.29,4.31,5.86,8.82,11.33,11.27}

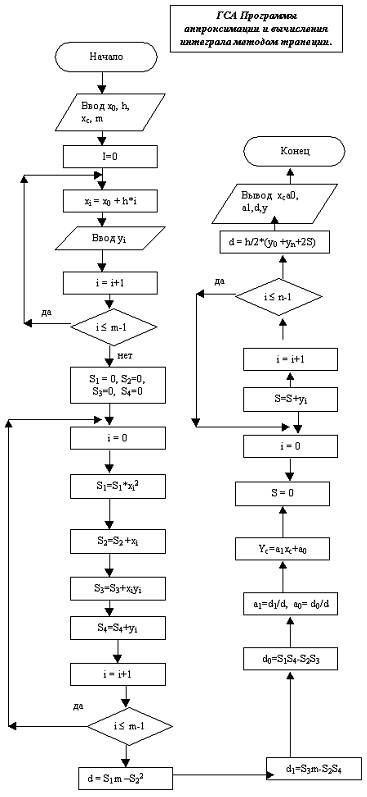

ГСА для данного метода



                                                                          CLS

DIM Y(9)

DATA -6.56,-3.77,-1.84,0.1,2.29,4.31,5.86,8.82,11.33,11.27

X0 = 1.3: H = 4.1: N = 10: XC = 10

FOR I = 0 TO N - 1

1 X(I) = X0 + H * I

READ Y(I)

PRINT Y(I); X(I)

NEXT I

S1 = 0: S2 = 0: S3 = 0: S4 = 0

FOR I = 0 TO N - 1

2 S1 = S1 + X(I) ^ 2

S2 = S2 + X(I)

S3 = S3 + X(I) * Y(I)

S4 = S4 + Y(I)

NEXT I

D = S1 * N - S2 ^ 2

D1 = S3 * N - S4 * S2

D0 = S1 * S4 - S3 * S2

A1 = D1 / D: A0 = D0 / D

YC = A1 * XC + A0

PRINT "A0="; A0, "A1="; A1, "YC="; YC

FOR X = 0 TO 50 STEP 10

Y = A1 * X + A0

PRINT X, Y

NEXT X

END

XC= 10

Х Y

1.3 -6.56

5.4 -3.77

9.5 -1.84

13.6 .1

17.7 2.29

21.8 4.31

25.9 5.86

30 8.82

34.1 11.33

38.2 11.27

S=-1.594203

АППРОКСИМАЦИЯ ФУНКЦИЕЙ. МЕТОД НАИМЕНЬШИХ КВАДРАТОВ

В инженерной деятельности часто возникает необходимость описать в виде функциональной зависимости связь между величинами, заданными таблично или в виде набора точек с координатами (x i ,y i ), i=0,1,2,...n, где n - общее количество точек. Как правило, эти табличные данные получены экспериментально и имеют погрешности. При аппроксимации желательно получить относительно простую функциональную зависимость (например, полином), которая позволила бы "сгладить" экспериментальные погрешности, получить промежуточные и экстраполяционные значения функций, изначально не содержащиеся в исходной табличной информации.

Графическая интерпретация аппроксимации

Эта функциональная (аналитическая) зависимость должна с достаточной точностью соответствовать исходной табличной зависимости. Критерием точности или достаточно "хорошего" приближения могут служить несколько условий

Обозначим через f i значение, вычисленное из функциональной зависимости для x=x i и сопоставляемое с y i

Одно из условий согласования можно записать как

S = (f i -y i ) → min ,

т.е. сумма отклонений табличных и функциональных значений для одинаковых x=x i должна быть минимальной (метод средних). Отклонения могут иметь разные знаки, поэтому достаточная точность в ряде случаев не достигается

Использование критерия S = |f i -y i | → min , также не приемлемо, т.к. абсолютное значение не имеет производной в точке минимума

Учитывая вышеизложенное, используют критерий наименьших квадратов , т.е. определяют такую функциональную зависимость, при которой S = (f i -y i ) 2 , (1)

обращается в минимум

В качестве функциональной зависимости рассмотрим многочлен

f(x)=C 0 + C 1 X + C 2 X 2 +...+C M X M . (2)

Формула (1) примет вид S = ( C 0 + C 1 X i + C 2 X i 2 +...+C M X i M - Y i ) 2

Условия минимума S можно записать, приравнивая нулю частные производные S по независимым переменным С 0, С 1 ,...С М :

S C0 = 2 ( C 0 + C 1 X i + C 2 X i 2 +...+C M X i M - Y i ) = 0 ,

S C1 = 2 ( C 0 + C 1 X i + C 2 X i 2 +...+C M X i M - y i ) X i = 0 , (3)

S CM = 2 ( C 0 + C 1 X i + C 2 X i 2 +...+C M X i M - Y i ) X i M = 0 ,

Тогда из (3) можно получить систему нормальных уравнений

C 0 (N+1) + C 1 X i + C 2 X i 2 +...+ C M X i M = Y i ,

C 0 X i + C 1 X i 2 + C 2 X i 3 +...+ C M X i M+1 = Y i X i ,(4)

C 0 X i M + C 1 X i M+1 + C 2 X i M+2 +...+ C M X i 2M = Y i X i M

Для определения коэффициентов С i и, следовательно, искомой зависимости (2) необходимо вычислить суммы и решить систему уравнений (4). Матрица системы (4) называется матрицей Грама и является симметричной и положительно определенной. Эти полезные свойства используются при ее решении

(N+1)

X i

X i 2

...

X i M

Y i

X i

X i 2

X i 3

...

X i M+1

Y i X i

...

...

...

...

...

...

X i M

X i M+1

X i M+2

...

X i 2M

Y i X i M

Нетрудно видеть, что для формирования расширенной матрицы (4а) достаточно вычислить только элементы первой строки и двух последних столбцов, остальные элементы не являются "оригинальными" и заполняются с помощью циклического присвоения

Задание

Найти коэффициенты прямой и определить значение функции y{-6.56,-3.77, -1.84,0.1,2.29,4.31,5.56,8.82,11.33,11.27}, x0=1.3 h=4.1, и определить интеграл заданной функции.

Программа

¦CLS

¦XC = 10: X0 = 1.3: H = 4.1: N = 10

¦DIM Y(9): DIM X(9)

¦DATA -6.56,-3.77,-1.84,0.1,2.29,4.31,5.86,8.82,11.33,11.27

¦FOR I = 0 TO N - 1

¦X = X0 + H * I:

¦X(I) = X

¦READ Y(I)

¦PRINT X(I), Y(I)

¦NEXT I

¦S1 = 0: S2 = 0: S3 = 0: S4 = 0

¦I = 0

¦10 S1 = S1 + X(I) ^ 2:

¦S2 = S2 + X(I):

¦S3 = S3 + X(I) * Y(I):

¦S4 = S4 + Y(I)

¦I = I + 1

¦IF I <= N - 1 THEN 10

¦D = S1 * N - S2 ^ 2:

¦D1 = S3 * N - S2 * S4:

¦D0 = S1 * S4 - S2 * S3

¦A1 = D1 / D:

¦A0 = D0 / D

¦Y = A1 * XC + A0

¦PRINT TAB(2); "КОЭФФИЦИЕНТ ПРЯМОЙ В ТОЧКЕ A0="; A0,

¦PRINT TAB(2); "КОЭФФИЦИЕНТ ПРЯМОЙ В ТОЧКЕ A1="; A1,

¦PRINT TAB(2); "ЗНАЧЕНИЕ ФУНКЦИИ В ТОЧКЕ XC Y="; Y

¦FOR X = 10 TO 50 STEP 10

¦Y = A1 * X + AO

¦PRINT X, Y

¦NEXT X

¦FOR I = 1 TO N - 1

¦S = S + Y(I): NEXT I

¦D = H / 2 * (Y(0) + Y(N - 1) + 2 * S)

¦PRINT "ЗНАЧЕНИЕ ИНТЕГРАЛА ПО МЕТОДУ ТРАПЕЦИИ D="; D

Ответы

Х Y

1.3 -6.56

5.4 -3.77

9.5 -1.84

13.6 .1

17.7 2.29

21.8 4.31

25.9 5.86

30 8.82

34.1 11.33

38.2 11.27

КОЭФФИЦИЕНТ ПРЯМОЙ В ТОЧКЕ A0=-6.709182

КОЭФФИЦИЕНТ ПРЯМОЙ В ТОЧКЕ A1= .5007687

ЗНАЧЕНИЕ ФУНКЦИИ В ТОЧКЕ XC Y=-1.701495

10 5.007687

20 10.01537

ЗНАЧЕНИЕ ИНТЕГРАЛА ПО МЕТОДУ ТРАПЕЦИИ D= 166.9725
