Анализ ассортимента и потребительских свойств стеклянной посуды

Содержание

Введение

Стеклоделие в России возникло в IX - Х вв., т. е. намного раньше, чем в Америке (XVII в.) и ранее, чем во многих других странах Западной Европы (Англии, Швеции, Венеции, Богемии, Лотарингии, Нормандии и др.).

Общий промышленный подъем, начавшийся в царствование Петра I, захватил и стекольное дело. (3) Развитие стекольного производства было вызвано большим спросом на стеклянные изделия - оконное стекло, зеркала, посуду, который не могли удовлетворить существовавшие еще в XVII веке в Московской Руси старые стекольные заводы (Духанннский, Измайловский, Черноголовский) и стремлением отказаться от дорогостоящего ввоза заграничного стекла. Известный экономист того времени Иван Тихонович Посошков писал по этому поводу: «Да привозят к нам стеклянную посуду, чтоб нам купив разбить и бросить. И нам если заводов пять-шесть построить, то мы все их государства стеклянной посудою наполнить можем» и «стеклянную посуду можно нам к ним возить, а не им к нам». (3) Ассортимент изделий посудного цеха Ямбургского завода был очень большой. Так, например, в 1722 году завод выпускал: рюмки пивные с крышками и без крышек, рюмки винные и водочные разных размеров, стаканы пивные, водочные, разные бутылки, лампады, солонки, огуречные чаши, карманные «фляши» (фляги), чернильницы и т. д.

Из вышеприведенных исторических данных, можно сделать вывод, что тема стекольного производства была актуальна для нашей страны уже 250 лет назад.

В наше время сохраняются традиции и секреты старых мастеров, умение работать со стеклом передается на генетическом уровне из поколения в поколение. Время диктует новые тенденции, но основы ремесла остаются незыблемыми.

Работа выдувальщика волшебное зрелище: дыхание человека преобразует каплю в чудесное изделие. Сегодня предприятия нашей страны производят продукцию из стекла и хрусталя: рюмки, бокалы, фужеры, графины, кувшины, креманки, стаканы, пивную серию, высокохудожественные штофы, салатники, сортовую вазы, вазы для декорированния интерьеров, парфюмерную тару, бутыли медицинского назначения, отвечающие самому взыскательному вкусу, это: ЗАО КЦ «Элвис» в который входит четыре стекольных завода: Иванищевский, Тасинский, Золотковский и им. Воровского, Производственное предприятие «Интер-АРТ XXI» г. Тверь, ООО «Уралпосуда» Гусь-Хрустальный и т.д.

Наряду с отечественными производителями борются за рынок сбыта и признанные мировые лидеры по изготовлению стеклянной посуды, такие как: Стекольные заводы «KAVALIER» Чехии, Итальянская фирма "Carlo Giannini" и т.д.

Актуальность данной темы курсовой работы очевидна, так как развитие стекольного производства – один из составляющих факторов развития экономики нашей страны.

Целью курсовой работы является анализ ассортимента, конкурентоспособности и качества стеклянной посуды на основании изучения данной проблемы по торговому предприятию ООО «1000 мелочей» г. Белгорода.

Задачи работы. Для решения поставленной цели в работе рассмотрены следующие задачи:

1. Изучение потребительских свойств стеклянной посуды и факторы, влияющие на потребительские свойства;
2. Изучение ассортимента стеклянной посуды, его классификацию и характеристику, а также реализуемой магазином ООО «1000 мелочей» на основании проведенного анализа;
3. Анализ потребительских свойств стеклянной посуды, реализуемой магазином «1000 мелочей»;
4. Сделать выводы и внести предложения на основании проведенной работы.

Анализируемое предприятие ООО «1000 мелочей» находится в г. Белгороде по адресу: ул. Кирова, 34.

Основной вид производственной деятельности ООО «1000 мелочей» - розничная торговля, это реализация товаров конечному потребителю, что является завершающим звеном движения товара в сфере обращения.

Основная функция ООО «1000 мелочей» это реализация товаров потребителям. Период исследования по данному предприятию составляет 3 года.

В курсовой работе использованы литературные источники отечественных и зарубежных авторов, материалы периодической печати, данные нормативной документации, оперативные и статистические данные исследуемого предприятия.

Работа содержит 42 страницы, 11 таблиц, 16 рисунков, 3 приложения. При ее написании использовано 8 литературных источников.

1. Теоретическая часть
1. Факторы, формирующие потребительские

свойства стеклянных изделий

Стеклянные изделия в соответствии с назначением подраз­деляют на три класса: бытовые, архитектурно-строительные и технические.

К бытовым стеклянным изделиям относят посуду, художест­венно-декоративные изделия для украшения интерьера, ламповые изделия, зеркала.

Стекло — это аморфное тело, получаемое переохлаждением расплава независимо от состава и температурной области за­твердевания. При постепенном увеличении вязкости оно приоб­ретает механические свойства твердого тела.

Классифицируют стекло по происхождению, химическому со­ставу, основным свойствам и назначению.

Для изготовления бытовой посуды и декоративных изделий используют оксидные стекла, в которых основными стеклообразователями являются оксиды кремния, бора, алюминия и др.

Стекла, в которых основным стеклообразователем является оксид кремния — SiO2, называют силикатными, стекла, где основными стеклообразователями служат оксиды бора и кремния, — боросиликатными, а стекла с основными стеклообразователями в виде оксидов алюминия, бора и крем­ния — алюмоборосиликатными. Эти оксиды образуют основу структуры стекла и определяют его важнейшие свойства.

Помимо названных кислотных оксидов в состав стекла входят оксиды щелочных и щелочно-земельных металлов. Из щелочных оксидов используют оксиды натрия — Nа2О, оксиды калия — К2О, оксиды лития — Li2О; из щелочно-земельных — оксиды кальция — СаО, оксиды магния — МgО, оксиды цинка — ZnО, оксиды бария — ВаО, оксиды свинца — РbО.

Каждый оксид привносит присущие ему свойства. Поэтому многие свойства стекла зависят от его химического состава. (2)

Состав стекла выражают через составляющие его оксиды.

Согласно ГОСТ 24315—80 стекло для бытовой посуды и декоративных изделий подразделяют на следующие виды: натрий – кальций - силикатное, специальное бытовое, хрустальное (содер­жит не менее 10 % оксидов свинца, бария, цинка), малосвинцо­вый хрусталь (18—24% РbО), свинцовый хрусталь (24— 30% РbО), высокосвинцовый хрусталь (30% и более РbО), бариевый хрусталь (не менее 18 % ВаО). К специальному быто­вому стеклу относят жаростойкое боросиликатное и алюмоборосиликатное стекло.

Для изготовления кухонной посуды применяют также ситаллы. Это непрозрачные белого цвета стеклокристаллические мате­риалы высокой термостойкости. Их изготовляют путем направ­ленной кристаллизации литий-алюмосиликатного стекла в процессе специальной термической обработки.

Факторы формирования потребительских свойств и ассортимента стеклянных товаров. Потребительские свойства и основные признаки ассортимента стеклянных изделий формируются на стадии проектирования и конструирования при создании опытных образцов и в процессе серийного изготовления. При разработке новых из­делий художник учитывает условия их эксплуатации, метод фор­мования, необходимость обеспечения удобства пользования и долговечности изделий, требования художественного стиля и моды. Исходя из этого, определяют состав и окраску стекла, конфигурацию изделий в целом и в деталях, толщину стенки, способ декорирования и др.

Опытный образец должен быть точно воспроизведен в серий­ном (массовом) производстве. Качество его воспроизведения, т. е. качество изготовления изделий, зависит от соблюдения тех­нологии производства. (2)

С основными материалами в состав стекла вводят кислотные, щелочные и щелочно-земельные оксиды.

Главный кислотный оксид — SiO2 — вводят в стекло через кварцевый песок. Песок должен быть свободен от приме­сей, особенно окрашивающих (оксиды железа, титана, хрома), которые вызывают голубоватые, желтоватые, зеленоватые от­тенки стекла, снижают его прозрачность. С повышением содер­жания диоксида кремния в стекле улучшаются механическая и термическая прочность, химическая устойчивость, но повыша­ется температура варки.

Оксид бора В2О3 вводят с борной кислотой или бурой. Он облегчает варку, улучшает физико-химические свойства стекла.

Оксид алюминия А12О3 вводят обычно через глино­зем. Его добавка способствует повышению прочностных показа­телей и химической устойчивости стекла.

Щелочные оксиды Nа2О, К2О вводят через углекис­лые (сода, поташ) или серно-кислые соли. Они понижают темпе­ратуру варки стекла, облегчают формование изделий, однако уменьшают прочность, термостойкость и химическую устойчи­вость.

Щелочно-земельные оксиды вводят обычно по­средством углекислых солей. Так, оксид кальция вводят через мел или известняк, оксид магния — через магнезит или доломит,оксид свинца — посредством свинцового сурика или свинцового глета.

Оксиды кальция, магния, цинка увеличивают химическую устойчивость и термостойкость изделий. Оксиды бария, свинца и цинка повышают плотность, оптические свойства и поэтому применяются в производстве хрусталя. В производстве стекла широко используют горные щелочесодержащие породы, отходы горно-обогатительных комбинатов, цветной металлургии, домен­ные шлаки, в больших количествах — стекольный бой.

Вспомогательные материалы облегчают и ускоряют варку стекла, окрашивают и заглушают его. По назначению их под­разделяют на осветлители, обесцвечиватели, глушители, красите­ли, восстановители и окислители. (2)

Осветлители способствуют удалению из стекломассы газов, образующихся при разложении сырьевых материалов.

Обесцвечиватели погашают или ослабляют нежела­тельные цветные оттенки.

Глушители (фториды и фосфаты) уменьшают прозрач­ность и обусловливают белую окраску стекла.

Красители придают стеклу нужный цвет. В качестве красителей используют оксиды или сульфиды тяжелых металлов. Окрашивание может происходить также за счет выделения в стекле коллоидных частиц свободных металлов (меди, золота, сурьмы).

В синий цвет стекло окрашивают закисью кобальта, в голу­бой — окисью меди, в зеленый — окисью хрома или ванадия, в фиолетовый — перекисью марганца, а розовый — селеном, в сире­невый — окисью неодима, в желтый — окисью церия, сернистым кадмием и др. Особо выделяют красные стекла — рубины: селе­новый, медный, золотой.

Производство стеклянных изделий состоит из обработки сырья, составления шихты, варки стекломассы, формования и отжига изделий, первичной и декоративной их обработки.

Обработка сырья сводится к очистке песка и других компо­нентов от нежелательных примесей, тонкому измельчению и про­сеиванию материалов.

Приготовление шихты, т. е. сухой смеси материалов, состоит в отвешивании компонентов согласно рецептуре и тщательном их перемешивании до полной однородности. Более прогрессивным методом является изготовление из шихты брикетов и гранул; при этом сохраняется однородность шихты, ускоряется варка.

Варку стекломассы из шихты осуществляют в ваннах и горш-ковых печах при максимальной температуре 1450—1550°С. В процессе варки происходят сложные физико-химические пре­вращения и взаимодействия сырьевых материалов с образовани­ем и плавлением силикатов и свободного кремнезема. С помощью осветлителей стекломассу освобождают от газовых включений,' тщательно перемешивают до достижения однородности по составу и вязкости.

При нарушениях режимов обработки сырья, приготовления шихты и варки образуются дефекты стекломассы в виде нежела­тельных цветных оттенков и посторонних включений — стекло­видных (свиль, шлир), газовых (пузырь, мошка), кристалличе­ских (камни). (1)

Формование изделий из вязкой стекломассы осуществляют разнообразными методами. Эта возможность связана с постепен­ным нарастанием вязкости стекла с понижением температуры и высоким поверхностным натяжением стекла, которое обеспечива­ет получение гладкой, блестящей поверхности изделий. Метод формования во многом определяет конфигурацию изделий, тол­щину стенки, приемы декорирования, окраску и поэтому является важным ассортиментным признаком и ценообразующим факто­ром.

Бытовые изделия изготовляют ручным и свободным выдувани­ем, механизированным выдуванием, прессованием, прессовыдуванием, многостадийным методом, моллированием (гнутьем), цент­робежной формовкой.

Ручное выдувание — с помощью стеклодувной трубки с использованием деревянных или металлических форм, в кото­рых при вращении заготовки (пульки) завершается формование. Этим методом получают изделия любых конфигураций и толщи­ны стенки с гладкой и блестящей поверхностью. Вырабатывают бесцветные, окрашенные в массе и накладные изделия (двух- и многослойные). В процессе выдувания можно украшать посуду различными приемами.

Свободное выдувание (в торговле — гутенская формовка) осуществляют также посредством стеклодувной труб­ки, но изделия формуют и окончательно отделывают в основном на воздухе. Изделия характеризуются сложностью форм, плавны­ми переходами частей, утолщенной стенкой. Декорируют их цвет­ными полосами, лентами, пузырями, налепами и т. п.

Механизированным выдуванием на автоматах (ВС-24, Р-24, ВМ-16, Р-28, ВР-24 и др.) изготовляют бесцветные изделия простых очертаний, в основном стаканы. (1)

Прессование изделий осуществляют на автоматиче­ских прессах в металлических формах под давлением сердечника. Изделия бесцветные или цветные имеют плоскую, цилиндриче­скую, коническую форму, расширяющуюся в верхней части. Тол­щина стенки более 3 мм. На поверхности можно заметить швы — место соединения частей разъемных форм. Некоторое однообра­зие прессованных изделий стремятся преодолеть за счет создания легкого рельефного узора на поверхности (фактурный пресс), прессования без верхнего кольца, позволяющего получить раз­ный у каждого изделия свободно сформированный край, сочета­ния прессования и гнутья (пресс-моллирование).

Прессовыдуванием на автоматах Г-28, ПМВ, ЛАМ-2 изготовляют стаканы и посуду сложных форм — графины, флако­ны и др. На автоматических линиях «Интергласс» прессовыдувани-ем вырабатывают рюмочные изделия. При этом чашу выдувают, а донышко и ножку прессуют и сваривают с чашей.

Другие методы формования менее распространены.

Возможные дефекты формования — кривизна изделий, несим­метричная приставка деталей, разнотолщинность стенки, склад­ки, морщины, царапины, мелкие трещины (посечки) поверхности и др.

При формовании ввиду низкой теплопроводности стекла, рез­кого и неравномерного охлаждения в изделиях возникают оста­точные напряжения, способные вызвать их самопроизвольное раз­рушение. Поэтому обязателен отжиг — термическая обработка, состоящая в нагревании изделий до 530—550 °С, выдерживании при этой температуре и последующем медленном охлаждении. При отжиге остаточные напряжения ослабляются до безопасной величины и равномерно распределяются по сечению изделий.

Первичные обработки заключаются в удалении колпачка из­делий после ручного выдувания, обработке края и дна изделий, притирке пробок к горлу графинов и флаконов. В прессованных изделиях проводят огневую полировку поверхности.

Декоративная обработка — это нанесение на изделия украше­ний (разделок) разного характера. Декор в большой мере опре­деляет эстетические достоинства посуды; он должен подчеркнуть прозрачность, блеск и игру света стекла, особенности формы из­делий и иметь самостоятельную художественную ценность. Де­кор — существенный признак ассортимента, один из главных ценообразующих факторов.

Разделки классифицируют по стадии нанесения (в горячем и холодном состоянии), видам, сложности.

Украшение выдувных изделий в горячем состоянии осуществляют путем нанесения стеклянных налепов, цветной крошки, лент, витых и путаных нитей, цветных пя­тен. Применяют разделку «кракле» — сеть мелких поверхностных трещин, образующихся при быстром охлаждении набора в воде или во влажных опилках. Особыми приемами создают в толще стекла рисунок из воздушных пузырьков, лент, нитей. Использу­ют разделку «под валик», создающую оптический эффект за счет волнообразной внутренней поверхности, образующейся при выду­вании заготовки в ребристой форме. Радужные пленки (ирризация) на поверхности изделий могут получаться при осаждении на горячем изделии солей хлористого олова, бария и др.; эти соли, разлагаясь, образуют прозрачные, блестящие ирризирующие пленки оксидов металлов. Своеобразные рисунки разной окраски и прозрачности получают при применении цинкосуль-фидного стекла. (2)

Декорирование выдувных изделий в горячем состоянии трудо­емко, но прекрасно выявляет свойства стекла, придает изделиям неповторимость и оригинальность.

Прессованные изделия украшают в основном за счет рисунка от пресс-формы.

Украшение изделий в холодном состоянии осуществляют посредством механической обработки (фигурное сошлифовывание), химической обработки (травление) и поверх­ностным декорированием с использованием силикатных красок, препаратов золота, люстров.

К разделкам, наносимым механическим способом, относят матовую ленту, номерную шлифовку, алмазную грань, плоскую грань, гравировку, пескоструйную обработку.

Матовая лента — это полоска шириной 4—5 мм. Номерная шлифовка — матовый поверхностный ри­сунок из круглых, овальных шлифов или насечек.

Алмазная грань — это рисунок из глубоких двухгран­ных бороздок, которые, сочетаясь между собой, образуют кусты, сетки, многоугольные камни, простые и многолучевые звезды и другие элементы. Рисунок наносят на ручных или автоматических станках с помощью абразивного круга с различным профилем края. После нарезания рисунка его полируют до полной прозрач­ности. Алмазная грань особенно эффектна на хрустальных изде­лиях, где хорошо выявляются блеск и игра света в гранях.

Плоская грань — это полированные плоскости различ­ной ширины вдоль контура изделий.

Гравировка — поверхностный матовый или реже свет­лый рисунок преимущественно растительного характера с тща­тельной проработкой деталей.

Пескоструйная обработка — матовый рисунок различной фактуры, образующийся при обработке стекла песком, который под давлением подают в вырезы трафарета.

Разделки, наносимые травлением, подразделяют на травление простое (гелиоширное), сложное (пантографное), глубокое (ху­дожественное). Для получения рисунка изделия покрывают сло­ем защитной мастики, на которой иглами машин или вручную наносят узор, обнажая стекло. Затем посуду погружают в ванну со смесью плавиковой и серной кислот, которые растворяют стек­ло по обнаженному узору на различную глубину.

Простое, или гелиоширное, травление — это углубленный прозрачный геометрический рисунок в виде прямых, кривых, ломаных линий.

Сложное, или пантографное, травление пред­ставляет собой линейный углубленный рисунок, но более сложно­го, часто растительного характера.

Глубокое, или художественное, травление — это рельефный рисунок в основном растительного сюжета на двухслойном стекле. За счет разной глубины травления цветного стекла образуется выпуклый узор разной интенсивности окраски. Разделка весьма трудоемка. (1)

Поверхностное декорирование силикатными красками, препа­ратами золота, люстрами — это живопись, нанесение лент (ши­риной 4—10 мм), отводок (1—3 мм), усиков (до 1 мм), перевод­ных картинок (декалькомания), фотоизображений и др. Рисунки закрепляют обжигом при температуре 550—600 °С.

Разрабатывают новые методы украшений — плазменное на­пыление металлов, стеклопорошков, фотохимическое гравирова­ние и др.

Производственный процесс завершается приемочным контро­лем и маркировкой изделий. Выдувные, прессовыдувные изделия маркируют наклеиванием бумажной этикетки с указанием товар­ного знака завода, номера стандарта, сорта (хрустальных выдув­ных), группы разделки, цены. Прессованные изделия маркируют оттиском необходимых данных на дне изделий при формовке.

1.2. Классификация и характеристика ассортимента

Ассортимент стеклянных товаров достаточно динамичен и изме­няется в связи с постоянным развитием науки, состоянием техно­логии производства, характером потребительского спроса, сменой стилевых направлений.

Ассортимент изделий бытового назначения классифицируют по назначению и условиям эксплуатации, составу и окраске стекла, методу формования и характеру термической обработки, видам (наименованиям), размерам, фасонам изделий, методам и сложности декорирования, комплектности.

По назначению бытовые товары подразделяют на посуду и декоративные изделия для сервировки стола и украшения интерь­ера, хозяйственную посуду для хранения пищевых продуктов и домашнего консервирования, кухонную посуду для приготовле­ния пищи, ламповые изделия (столовые лампы, ламповые резер­вуары, ламповые стекла) и зеркала.

По составу стекла различают посуду из натрий – кальций - сили­катного, специального бытового и хрустального стекла.

Столовую посуду изготовляют из натрий – кальций - силикатного стекла, хрусталя различных видов, а также из глушеного боросиликатного стекла; хозяйственную посуду — из натрий – кальций - силикатного стекла с добавками, повышающими химическую и термическую устойчивость; кухонную — из специального бытово­го стекла и ситаллов.

По окраске различают посуду из стекла бесцветного, цветного (окрашенного в массе) и накладного (двух- и многослойного). Названия цветным стеклам дают по цветовому тону (желтые, зеленые, розовые и т.д.), по природе красителя (кобальтовые, марганцевые), по аналогии с драгоценными камнями: рубины (красные), топазы (желтовато-коричневые), сапфиры (светло-си­ние), смарагды (светло-зеленые).

По способу формования различают посуду ручного, свободно­го, машинного выдувания, прессованную, прессовыдувную, мно­гостадийного формования, моллированную, центробежной выра­ботки.

По способу термической обработки различают посуду не­упрочненную, т. е. отожженную, и упрочненную закалкой.

Подавляющую массу изделий из сортового стекла и все хрус­тальные изделия выпускают отожженными. (1)

Закалка состоит в нагревании изделий до 700 °С и последую­щем быстром и равномерном охлаждении обдуванием воздухом. При этом в стекле возникают высокие, равномерно распределенные остаточные напряжения, повышающие прочность к удару в 5 — 8 раз, а термостойкость — в 2 — 3 раза. Упрочняют закалкой не­которые виды прессованной столовой посуды и кухонную посуду из жаростойкого боросиликатного стекла.

Виды стеклянной посуды. Существует около тридцати наименований посуды для серви­ровки стола; это стаканы, бокальчики, рюмки, бокалы, фужеры, кувшины, графины, сахарницы, масленки, вазы для сервировки стола (для фруктов, варенья, печенья, крема, конфет, салатники), менажницы и др.

Декоративные изделия — это стеклянная скульптура, вазы для цветов, туалетные приборы, бокалы в форме рога, блюда и др.

Каждый вид изделий выпускают нескольких разновидностей (артикулов), отличающихся размером и фасоном.

По размерам посуду подразделяют на мелкую, среднюю, крупную, особо крупную. Размер изделий характеризуется диа­метром, длиной или высотой, а размер полых изделий — вмести­мостью.

По фасону изделия подразделяют с учетом формы корпуса (шар, овал, конус и др.), наличия прилепных (ручка, ножка, держатель крышки) и съемных (пробка, крышка) деталей, характера края (ровный, вырезной) и дна изделий. Посуду выпус­кают с дном обычной толщины, утолщенным, а также на поддоне (выступ или уступ в нижней части изделия).

Ножка изделий может быть разной высоты, формы (прямая или фигурная) и обработки (граненая и ровная). Выдувные вазы для цветов в зависимости от сложности формы подразделяют на три группы.

Фасон наряду с эстетическими особенностями стекломассы и разделкой во многом определяет художественную выразитель­ность изделий. Он подвержен изменениям в соответствии с требо­ваниями стиля. В настоящее время посуда праздничного и пода­рочного характера отличается сложным силуэтом, тщательной обработкой и сложной формой деталей. Посуда повседневного обихода имеет более простые и цельные формы.

По способу украшения различают посуду гладкую и декори­рованную. Декорированную посуду в зависимости от характера, сложности и художественных достоинств разделок делят на груп­повую и внегрупповую. Разделки групповой выдувной посуды из сортового бесцветного стекла подразделяют на 1—7-ю группы, из цветного стекла — на 3—8-ю, из накладного стекла — на 4—8-ю группы. Разделки хрустальных изделий относят к 4—10-й груп­пам сложности. (2)

В группу объединяют рисунки одинаковой сложности, но раз­личного сюжета. Их обозначают трехзначными номерами, в кото­рых цифра сотен указывает на номер группы. Например, рис. 979 — группа 9.

Внегрупповые изделия характеризуются оригинальностью форм, сложными, часто комбинированными рисунками высокой художественной ценности. Они индивидуальны для продукции каждого завода.

Многие изделия с индексом «Н» и реализуемые по договор­ным ценам относят к внегрупповым.

Разделки прессованных изделий на группы сложности не под­разделяют.

Современные тенденции в декоре стеклянной посуды — рас­ширение гаммы цветных стекол, комбинация в накладе цветного и слабо заглушенного стекла, контрастные сочетания в рисунке элементов алмазной грани, матовой гравировки, люстра, широкое использование рисунков деколи и шелкографии различного сю­жета, живописных разделок красками и золотом, часто в комби­нации с матированием. По-прежнему популярны гутные разделки и изделия.

По комплектности различают штучные изделия, наборы (включают изделия одного вида — набор стаканов и т.д.), при­боры (содержат изделия разных видов одного назначения) — для воды, варенья, крюшона, туалетные и др. Изделия комплек­тов характеризуются единством художественно-конструктивного решения.

Ассортимент посуды для сервировки стола чрезвычайно раз­нообразен и группируется с учетом всех названных ранее призна­ков. Основные виды изделий: стаканы, кружки, чашки, бокалы, фужеры, рюмки, бокальчики, графины, кувшины, молочники, ва­зы для сервировки стола (для фруктов, печенья, конфет, варенья, крема, салата, менажницы), масленки, сахарницы, сухарницы и др.

Декоративные изделия представлены скульптурой, вазами для цветов, туалетными приборами, бокалами в форме рога и др.

Хозяйственную посуду вырабатывают ручным или механизи­рованным методом из бесцветного и полубелого стекла. Ассорти­мент включает термосы и другие изделия для хранения пищи — крынки, банки для солений и варенья, бочонки, бутылки для хранения жидкостей. Термосы подразделяют по назначению на термосы для жидкостей и пищи (с широким горлом), по вмести­мости колбы, конструкции и материалу оболочки (металлические, пластмассовые, комбинированные).

Кухонная посуда из жаростойкого стекла и ситаллов пред­ставлена кастрюлями различной вместимости, формами для запе­кания, жаровнями, сковородами. Из ситалла вырабатывают на­боры кастрюль и комплект «Малыш». Посуду из жаростойкого стекла подвергают закалке и не декорируют. Ситалловая посуда белого цвета с гладкой блестящей поверхностью дополнительно украшается рисунками деколи.

Потребительские свойства стеклянных изделий обусловливают возможность их использования по назначению, удобство и на­дежность в эксплуатации, красоту и художественную вырази­тельность. Они зависят от совершенства авторского образца, свойств стекла и качества изготовления изделий.

Основными потребительскими свойствами стек­лянных бытовых изделий являются функциональные, эргономические, эстетические и свойства надежности.

Функциональные свойства стеклоизделий пре­дусматривают возможность выполнения ими двух ос­новных функций: "принимать" и сохранять пищу и на­питки в неизменном количестве и качестве и "отдавать" их полностью или частично по мере необходимости. Эти свойства зависят от природы стекла, формы, размеров и назначения изделий, особенностей пищи и напитков. Все эти факторы обусловливают ва­риантность формы и размеров изделий.

Способность "принимать" и сохранять пищу и напитки определяется следующими групповыми пока­зателями: химической стойкостью к пище и напиткам, стойкостью к атмосферным воздействиям, стойкостью к тепловым воздействиям, стойкостью к механическим воздействиям. Способность "отдавать" пищу и напитки: функциональностью объемно-пространственного ре­шения и универсальностью.

Эргономические свойства предопределяют пре­жде всего удобство (комфортность) пользования и ги­гиеничность стеклоизделий. Комфортность бытовой посуды определяется удобством держания, переноса, выполнения функций хранения, мойки, а также удобст­вом транспортирования и хранения. Гигиенические свойства обусловлены прежде всего природой и свой­ствами стекла и характеризуются такими групповыми показателями как безвредность и загрязняемость.

Эстетические свойства стеклянных бытовых товаров определяются целостностью композиции, ра­циональностью формы и информативностью.

Целостность композиции характеризует распо­ложение, сложение и соединение частей в единое це­лое в определенном порядке. Она обусловлена про­странственно-декоративным строением, тектоникой, пропорциями формы стеклоизделий.

Рациональность формы характеризует соответ­ствие формы изделия функциональному назначению и условиям окружающей среды, соответствие тонально­го и цветового решения отдельных элементов требованиям эргономики, стилевого решения - интерьеру, технологии изготовления - свойствам материала.

Информативность стеклоизделий определяется знаковостью, оригинальностью и соответствием их стилю и моде, господствующим в данное время.

Свойство надежности стеклянных изделий оп­ределяется их долговечностью и сохраняемостью. Наибольшее значение имеет долговечность, которая характеризуется физическим и моральным износом.

Показателями ряда потребительских свойств изделий являются показатели фи­зико-химических свойств стекла.

Важнейшими из них являются следующие.

Плотность стекла изменяется от 2,2 г/см3 у кварце­вого стекла до 3,0г/см3 и более у высокосвинцового хрусталя. Зависит она в основном от наличия в составе стекла оксидов тяжелых металлов (свинца, бария, цинка) и влияет на массу из­делий, оптические и термические свойства. С увеличением плот­ности возрастает показатель преломления света, блеск и игра света в гранях, однако термостойкость, прочность и твердость снижаются. (1)

Механические свойства стекла характеризуют­ся отсутствием пластических деформаций, высокой прочностью при сжатии (500—800 МПа) и низкой при растяжении, изгибе (25—100 МПа) и особенно при ударе (15—20 МПа). Прочность зависит от химического состава: увеличивается от наличия в со­ставе стекла SiO2, Аl2Оз, В2Оз, МgО и уменьшается от при­сутствия щелочных оксидов, РЬО. Однако решающее влияние оказывает внутренняя структура стекла, состояние поверхности, наличие на ней дефектов. Прочность повышают путем закалки, ионного обмена в расплавах солей, нанесения на поверхность оксидно-металлических покрытий и другими приемами.

Термические свойства стекла характеризуются весьма низкой теплопроводностью, значительной теплоемкостью и термическим расширением. Термическая устойчивость изделий увеличивается с повышением механической прочности стекла, теплопроводности и с уменьшением термического расширения и теплоемкости. Мерой термостойкости служит перепад темпера­тур, который выдерживает изделие без разрушения. Термостой­кость кварцевого стекла — 1000°С, посуды из сортового стек­ла — 95°, посуды из ситаллов — 300—600°С.

Все методы, повышающие механическую прочность, одновре­менно улучшают и термостойкость.

Оптические свойства стекла разнообразны. Стекла могут быть прозрачными (коэффициент пропускания 0,85 и более) и в разной степени заглушенными, бесцветными и окра­шенными, с поверхностью блестящей и матовой. Оптические ха­рактеристики стекол — показатели преломления и средней дис­персии, коэффициенты отражения и пропускания; показатели цвета во многом определяют эстетические достоинства посуды. Особенно важна способность стекла воспринимать окраски, кото­рые повышают эмоциональную выразительность изделий. (1)

Химическая устойчивость стекла определяет назначение и надежность изделий. Она весьма высока особенно по отношению к воде, органическим и минеральным кислотам (кроме плавиковой). Щелочи и карбонаты щелочей действуют более агрессивно. Плавиковая кислота растворяет стекло и по­этому используется для нанесения на стекло узоров, матирования и химической полировки изделий.

По водостойкости стекло делят на пять гидролитических классов: первый класс — неизменяемые водой стекла, пятый — неудовлетворительные.

По ГОСТ 4.75—82 «Посуда сортовая из стекла. Номенклату­ра показателей» к потребительским свойствам и их показателям относят следующие:

• показатели назначения — химический состав и плотность стекла, форму и основные размеры изделий, их устой­чивость на плоской поверхности;
• показатели надежности — прочность при ударе, твердость, термостойкость, водостойкость, прочность крепления деталей, показатели качества отжига;
• показатели эргономических свойств — со­держание вредных веществ;
• показатели эстетических свойств— точность воспроизведения авторского образца, показатели композицион­ной целостности, информационной выразительности, совершен­ства производственного изготовления изделий, а также показатели преломления, средней дисперсии, пропускания света, угол гра­нения;
• показатели экономические — массу изделий (рас­ход сырья), себестоимость.

Таблица1

Номенклатура потребительских свойств стеклянных бытовых товаров

Качество стеклянной посуды и декоративных изделий из стекла должно соответствовать требованиям ГОСТ 30407-96. По данным ГОСТа в общих технических требованиях в изделиях допускаются не портящие товарного вида:

- обработанные сколы;

- редко расположенная свиль;

- редко расположенная «мошка»;

- пузырь в виде серпика в местах соединения отдельных частей изделия и декоративных элементов;

- переоплавление края;

- следы нарушения поверхности;

- следы от форм и ножниц;

- следы дистировки и полировки;

- недоведение и удлинение линий рисунка;

- дефекты декорирования препаратами драгоценных и других металлов, люстровыми и силикатными красками;

- крученость в изделиях механизированной выработки;

- утолщение с одним выступом на верхней кромке стаканов из натрий- кальий - силикатного стекла;

- волнистость поверхности граней;

- отступление в рисунке от образца-эталона, вызванное необхо­димостью устранения дефектов;

- несимметричность спая сосуда и донышка, кольцевидное утолщение или волнистость в местах спая сосуда и ножки, ножки и донышка.

5.1.4 Количество и размеры инородных включений, не имеющих вокруг себя трещин и посечек, не должны превышать значений, приведённых в таблице 2.

Таблица 2

На декорированных цветной крошкой участках изделий допускаются не портящие товарного вида инородные включения размером не более 1 мм. в количестве не более 3 шт. для мелких и средних изделий, не более 5 шт. — для крупных и особо крупных изделий.

В зависимости от размеров изделия подразделяют на группы в соответствии с таблицей 3.

Т а б л и ц а 3

Группу изделий определяют по наибольшему параметру.

М а р к и р о в к а

Маркировку изделий наносят на бумажную этикетку, которую наклеивают непосредственно на изделие (применение силикат­ного клея не допускается) или в процессе выработки. Маркировку потребительской (групповой и (или) индивидуальной) тары, группо­вой упаковки из бумаги и транспортной тары наносят на бумажную этикетку или штампом.

Допускается не наносить маркировку на потребительскую тару, упакованную в транспортную.

В маркировке изделий на бумажной этикетке указывают следующие данные:

• товарный знак и (или) наименование предприятия-изготовителя;
• артикул;
• массовую долю оксида свинца (только для свинцового хрусталя);
• обозначение настоящего стандарта.

Этикетку помещают на каждое изделие. В комплектах этикетку помешают не менее чем на одно изделие, в сервизах — на наибольшее и тлел не и не менее чем на два других.

Допускается не указывать артикул в маркировке изделий, упако­вываемых в индивидуальную тару.

Маркировка в процессе выработки должна содержать товарный знак или наименование предприятия-изготовителя.

Состав комплекта или сервиза указывают на потребительской таре или -а наибольшем изделии.

Допускается по согласованию с потребителем не наносить марки­ровку на изделия или наносить на часть изделий в партии.

На изделия, предназначенные для экспорта, наносят марки­ровку в соответствии с условиями договора или контракта.

В маркировке потребительской (групповой и (или) индиви­дуальной) тары и групповой упаковки из бумаги указывают следую­щие данные:

• товарный знак и (или) наименование предприятия-изготовителя;
• наименование изделий;
• артикул;
• количество изделий в единице упаковки (для групповой тары);
• номер контролера и упаковщика;
• обозначение настоящего стандарта.

Для сертифицированной, продукции знак соответствия или номер сертификата соответствия проставляют в маркировке изделий на бумажной этикетке и (или) в маркировке тары и упаковки, а также в товаросопроводительной документации.

Транспортная маркировка — по ГОСТ 14192 с нанесением манипуляционного знака «Хрупкое — осторожно».

Допускается наносить изображение манипуляционного знака на этикетку, предназначенную для маркировки тары.

Упаковка

Изделия упаковывают в потребительскую и транспорт­ную тару.

Конкретные виды тары и упаковки, обеспечивающие со­хранность продукции при транспортировании, массу брутто указы­вают в договорах о поставках продукции между изготовителем и потребителем.

Требования безопасности

Допустимая миграция вредных веществ, выделяющихся из стеклянных изделий, контактирующих с пищевыми продуктами, устанавливается органами Госсанэпиднадзора в соответствующих нормативных документах, утвержденных в установленном порядке, а при их отсутствии — в соответствии с приложением А.

Водостойкость изделий должна быть не ниже IV гидролити­ческого класса (4/98).

Стаканы и блюдца для чая, тарелки для горячей пищи должны быть термически устойчивыми. Выдувные изделия мс должны разру­шаться при перепадах температур 95—70—20С рессованные — при 95-60-20С.

На изделиях не допускаются: сколы;

прорезанные грани; прилипшие кусочки стекла;

режущие и осыпающиеся частицы стекла при декорировании изделий «насыпью»; сквозные посечки; инородные включения, имеющие вокруг себя трещины и посечки.

Торцевая поверхность верхнего края и швы изделий Должны быть гладкими.

Декоративное покрытие, нанесенное на внутреннюю поверх­ность изделий, контактирующую с пищевыми продуктами, должно быть кислотостойким.

Крепление ручек изделий и элементов декоративного офор­мления должно быть прочным.

ПРАВИЛА ПРИЕМКИ

Изделия принимают партиями.

Партией считается определенное число и изделий одного ассорти­мента из стекла одного вида. Результаты приемки партии должны быть подтверждены отделом технического контроля.

Для установления группы высоту и диаметр изделий определяют любым измерительным инструментом, вместимость определяют при помощи мерной посуды или взвешиванием массы вмещающейся в изделие воды на весах с иеной деления не менее 5 г. Воду наливают до края.

Для проверки соответствия изделий требованиям настоящего стандарта проводят приемочный контроль.

План и порядок проведения приемочного контроля устанавливают по ГОСТ 18242. Значение приемочного уровня дефектности — 4,0 %.

Дефектные изделия, не более 4 % от партии, подлежат возврату изготовителю.

2. Практическая часть

2.1. Характеристика ассортимента стеклянной посуды,

реализуемой магазином ООО «1000 мелочей»

ООО «1000 мелочей» на основе договорной системы работает с многими поставщиками стеклянной посуды: ЗАО «Термопульс» г. Брянск, ОАО «Первомайский стекольный завод» п. Первомайский Смоленской области Шумячского района, ООО Производственное предприятие ИНТЕР-АРТ ХХI г. Тверь, ООО фирма «ДП-Трэйд» г. Москва, АО «Стекольные заводы KAVALIER», ООО «Уралпосуда» Гусь-Хрустальный. Договора, на основании которых осуществляется поставка товара от производителя представлены в работе а приложениях 1 и 2. Рассмотрим ассортиментный перечень поставляемой продукции от поставщиков.

ООО Производственное предприятие ИНТЕР-АРТ ХХI г. Тверь, является производственно-торговой фирмой и специализируется на традиционном и современном декорировании стеклянной посуды. Особое внимание на предприятии уделяется гигиенической безопасности продукции. Вся посуда сертифицирована. Ассортимент поставляемой продукции на ООО «1000 мелочей»:

Серия «Электра» изображена на рисунке 1 в приложении 3 и являет собой прозрачно - декорированную цветную посуду насыщенных искристых оттенков. Блеск и красоту драгоценных камней словно бы впитали в себя изделия этой серии. Рубином, изумрудом, сапфиром сверкают их грани. Такая посуда озарит яркими красками дом и офис. Станет прекрасным подарком к празднику.

Серия ТИТАНИК изображена на рисунке 2 в приложении 3. Стеклянные изделия, украшенные зеркальным и полузеркальным покрытиями. Эта технология - результат уникальной разработки Российских ученых. Покрытие наносится ионно-плазменным технологическим оборудованием. Оно является весьма прочным к истиранию и мытью. Покрытие является чрезвычайно устойчивым к воздействию любых кислот и щелочей (даже в концентрированном виде). Изделия сертифицированы и являются совершенно гигиенически безопасными.

Серия ДИСКО изображена на рисунке 3 в приложении 3. Демонстрирует очень модную цветную посуду, которая нарядно смотрится за праздничным столом, а также в качестве элементов современного интерьера в квартирах. Эти изделия особенно хороши в молодежных барах и на дискотеках. Посуда ДИСКО создана с использованием французских материалов и технологий.

Серия ГАМБРИНУС изображена на рисунке 4 в приложении 3. Представляет пивные стаканы и кружки, декорированные высококачественными деколями с изображением символов известных марок пива. Часть изделий украшена также каемками из натурального золота.

ООО фирма «ДП-Трэйд» г. Москва Поставляет большой ассортимент посуды из стекла различные серии стаканов, бокалов, креманок ведущих мировых производителей. Это фирмы Италии и Чехии. Большого внимания заслуживают изделия из стекла LUMINARC, которое обладает устойчивостью к перепадам температур до 60 С. Посуду можно мыть в посудомоечных машинах.Благодаря высокому качеству нанесения рисунок выдерживает более 10000 циклов мытья. Утолщенная кромка стаканов и фужеров предотвращает образование сколов. Ассортимент представлен в таблице 6.

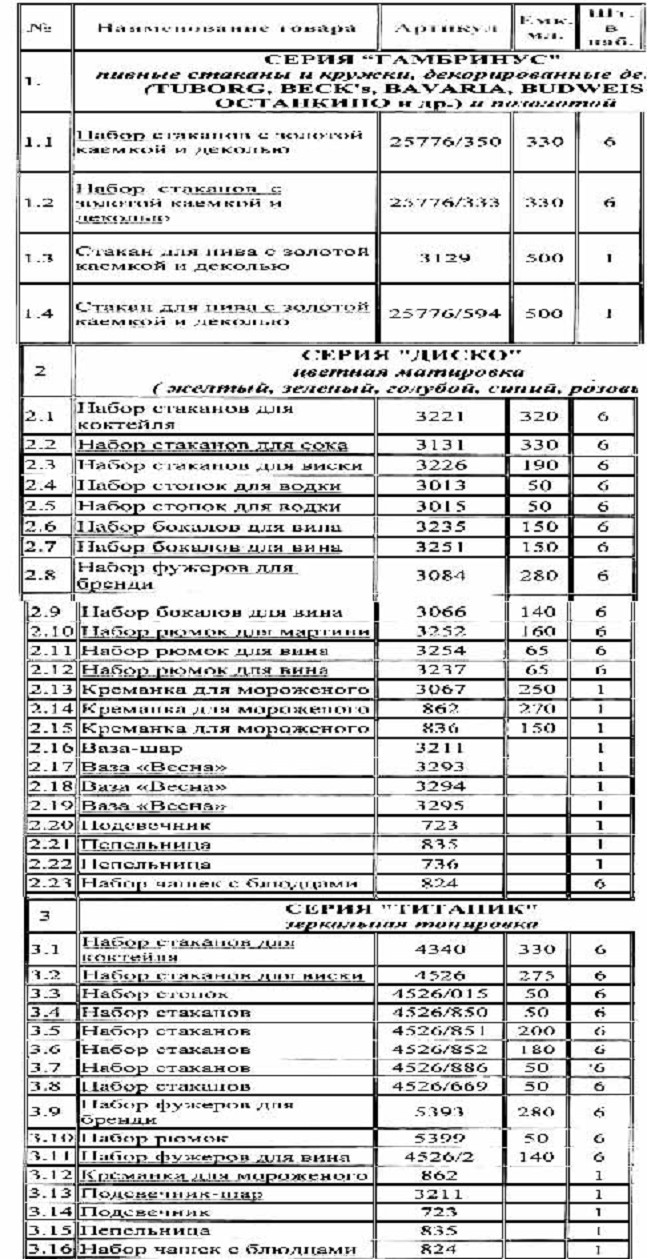

Таблица 5

Ассортиментный перечень товаров, поставляемых ООО ИНТЕР-АРТ ХХI г. Тверь

Таблица 6

Ассортиментный перечень товаров, поставляемых ООО «ДП-Трэйл»

Иллюстрации товаров : рисунки 5 – 15 в приложении 3
